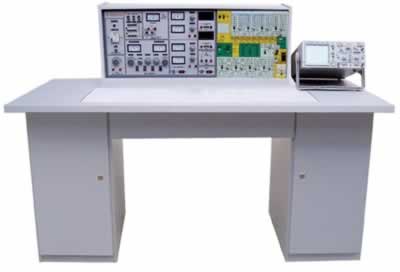

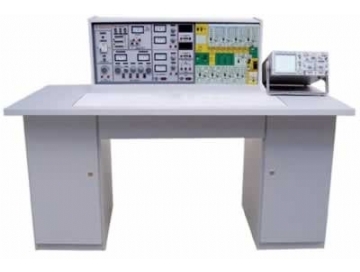

TRY-528F模電數電自動控制原理實驗設備

一、模電數電自動控制原理實驗設備簡介：

TRY-528F模電、數電、自動控制原理實驗室成套設備是為配合各類院校《自動控制理論》課程而設計的電子模擬設備，以積分器和加法器為基礎，配置了二極管、電位器、分壓器、電阻、電容等部件，可以組成PID調節器以及飽和、死區、遲滯等非線性環節。使用簡單、操作方便，參數選擇范圍較廣，可靈活地對控制系統進行模擬。對掌握控制理論、調試控制系統、選擇校正環節的理想?yún)?shù)等方面提供了方便，是學習控制理論課程必不可少的實驗設備。

該適用設備為改進型產品，增加了微機相連的接口，利用普通微機及一塊CAE-98板卡（另購），即可取代長余輝示波器、超低頻信號發生器、X-Y紀錄儀等附屬設備?？煞奖阃瓿蓪?shí)驗。為配合基礎教學的需要，增添了數字電路、模擬電子技術實驗線路。這一嶄新的實驗設備實現了專業基礎課（模擬、數字電路）、專業課(自動控制原理)二合為一，做到一機多用，大大節省實驗室，節省管理人員，節省資金。

主要特點：自動控制原理實驗系統自動化專業設計，整機結構合理，單元電路設置符合控制原理實驗要求，參數改變靈活，排題方便；選用進口高精度運算放大器0P07，它具有高增益，輸入失調電壓、電流較一般產品小，由它組成的加法器、積分器的“零點”和“積分漂移”較??；操作面板上設置了“復位”鍵，能方便地消除積分器電容上的殘余電荷，從而提高了本機重復運算的精度；自帶雙面雙量程電壓表，測量、調整方便；具有計算機接口，可方便連接計算機，組成數字/模擬實驗系統。

數電、模電實驗在實驗臺中央九孔通用電路板上進行，根據實驗電路在其上任意拼插元件盒成實驗電路，元件盒盒體透明、直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用較科學的壓卡式結構，維修拆裝方便。

二、模電數電自動控制原理實驗設備功能與結構:

（一）實驗臺部分:

1、電源

1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。

1.2電源輸出：有保險絲和漏電保護開關二級保護功能。

A組:低壓交流電壓3-24V分七檔可調，輸出電流1.5A。

B組:二組互相獨立的0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。

C組:低壓直流穩壓電源，電壓+5V，+14V，電流0.5A，有表指示。

D組:單相市電輸出，供用戶自備教學儀器使用。

2·函數發生器

2.1波形:輸出正弦波、三角波、方波。

2.2頻率范圍:5Hz-550KHz，有頻率表指示。

3·單元脈：每撥一次鈕子開關輸出一組正負脈沖。

4·七段譯碼器及對應譯碼顯示數碼管。

5·自動控制原理部分：由模擬運算單元、信號源、電壓表、計算機接口組成。

6·外測交直流二用電流表:精度0.5級，三位半數字式顯示，測量范圍:0～999mA。

7·外測交直流二用電壓表:精度0.5級，三位半數字式顯示，測量范圍:0～99V。

（二）學生實驗桌:

一桌為二座，桌面中央設置通用電路插板，元件盒在其上接插成實驗電路完成實驗。桌子左右各有一個柜，柜中存放元器件、貯存板及電腦，中間上層放置鍵盤、下層抽屜存放工具、萬用表、導線等。桌面尺寸:160×68cm。

三、模電數電自動控制原理實驗設備實驗器材配置（以24座為例，詳見發貨清單）

12臺實驗臺、12張學生實驗操作桌、l臺主控演示臺、13只MF500萬用表、13只數字萬用表、39只指針式1.5級直流電流表，25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒。13套剝線鉗、螺絲刀、尖嘴鉗等工具。

四、用戶自備實驗器材:長余輝示波器（型號不限），毫伏表，滑線變阻器。

五、模電數電自動控制原理實驗設備實驗項目：

（一）模電、數電部分：能完成“TRY-530A模電數電實驗室設備”的實驗項目。

（二）、自動控制實驗系統部分：

1．典型線性環節的模擬

2．二階系統的階躍響應

3．二階系統的頻率響應

4．線性系統的穩定性的研究

5．控制系統的校正

6．典型非線性特性
