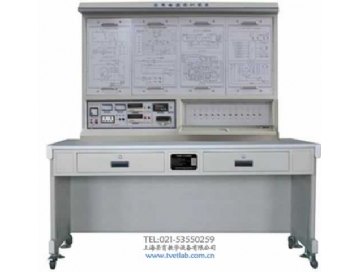

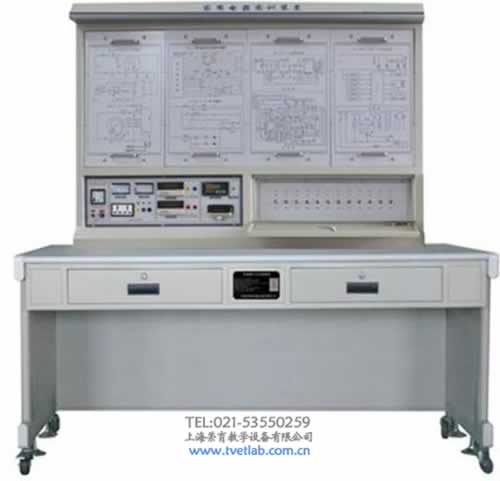

TRY-09A多功能家用電子產品電氣控制綜合實訓裝置

一、多功能家用電子產品電氣控制綜合實訓裝置能完成的實訓項目

TRY-09A多功能家用電子產品電氣控制綜合實訓裝置可開設電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗碗機、全自動洗衣機常用家電結構拆卸分析、元器件識別檢測、常見典型故障分析排除等實訓項目。

二、多功能家用電子產品電氣控制綜合實訓裝置技術性能

1、輸入電源：單相三線制  AC220V±10%  50Hz

2、工作環境：溫度－10℃～＋40℃

3、整機容量：＜1000VA

4、安全保護：動作電流≤30mA、動作時間≤0.1S

三、多功能家用電子產品電氣控制綜合實訓裝置系統組成

實驗裝置是由實訓臺和實訓掛件兩部分組成

（一）實訓臺（鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面版）

1、實訓電源：

 交流電源：220V  50Hz（帶有過流保護）

 直流電源：可調、固定輸出多功能家用電子產品電氣控制綜合實訓裝置

  （二）實訓掛件（鐵質雙層亞光密紋噴塑結構，鋁塑面板）實訓掛件由電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗碗機、全自動洗衣機等組成。掛件均可設置故障點、完成排除故障等實訓內容。

四、實訓掛件

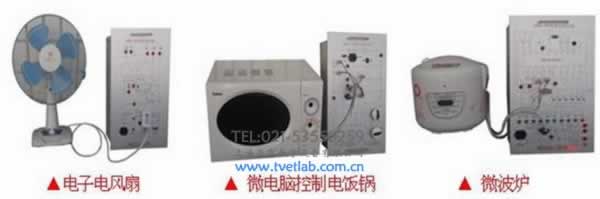

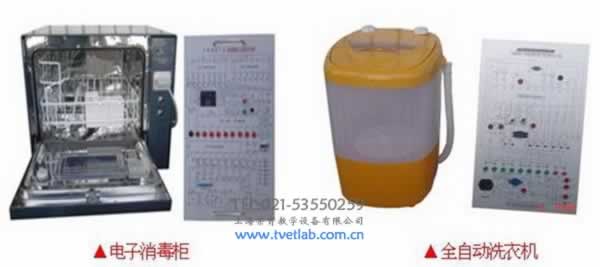

實訓掛件由電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動冼碗機、全自動洗衣機等組成。掛件均可設置故障點、完成排除故障等實訓內容。

1、電子電風扇

采用電子控制電風扇為實訓模型，

手控、遙控、定時三種控制方式，包括風量調節和電源開關、定時器、紅外遙控接收器以及各種功能指示燈單元，配有扇葉、扇頭、調速器實訓實物，適用《新型電風扇原理與維修》課程的實訓考核。

2、微電腦控制電飯鍋

采用微電腦控制電飯鍋為實訓模型，包括微電腦控制器、溫度傳感器、電壓檢測、電源保護、定時控制、LCD顯示單元，配有加熱實訓實物，適合《電熱電動器具原理與維修》課程的實訓考核。

3、微波爐

采用機械式微波爐為實訓模型，包括高壓電路、低壓電路、磁控管、定時器、聯鎖開關、功率分配器單元，適合《家用微波爐的原理與維修》課程的實訓考核。

多功能家用電子產品實訓&臺

4、電子消毒柜

采用遠紅外線和臭氧兩種消毒柜模型，包括電源控制、多諧振蕩器、臭氧發生器、遠紅外線石英發熱管單元。適合《電熱電動器具原理與維修》課程的實訓考核。

5、全自動洗碗機

采用家用全自動洗碗機為實訓模型，包括控制處理電路、溫度檢測控制電路、水位檢測控制電路、循環水泵、電源及指示燈單元組成。適合《電熱電動器具原理與維修》課程的實訓考核。

6、全自動洗衣機

采用波輪式洗衣機為實訓模型，包括水位檢測、電磁閥控制電路、電機控制、電動程控器、自動控制處理單元組成，適合《全自動洗衣機故障檢修技術》課程的實訓考核。

五、多功能家用電子產品電氣控制綜合實訓裝置實訓項目

1、電子電風扇結構拆卸分析、元器件識別檢測、常見典型故障分析排除

2、微電腦控制電飯鍋結構拆卸分析、元器件識別檢測、常見典型故障分析排除

3、微波爐結構拆卸分析、元器件識別檢測、常見典型故障分析排除

4、電子消毒柜結構拆卸分析、元器件識別檢測、常見典型故障分析排除

5、全自動洗碗機結構拆卸分析、元器件識別檢測、常見典型故障分析排除

6、全自動洗衣機結構拆卸分析、元器件識別檢測、常見典型故障分析排除

7、各種家電維修測量儀器的使用練習
