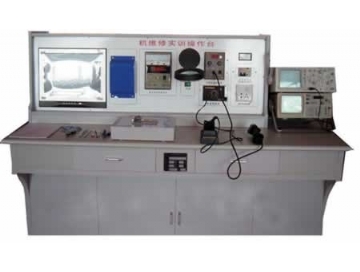

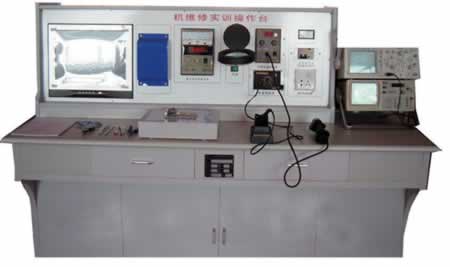

TRYGSM-02手機維修操作實驗臺

實驗內容：

一、手機（GSM）電路原理實驗部分：

1、手機電源電路部分：

A、電源供電切換電路實驗；

B、開機過程及電源模塊穩壓輸出電路實驗；

C、充電電路實驗；

D、其他供電電路實驗；

2、手機（GSM）射頻（接收、發射、頻率合成器）電路實驗：

A、發射機電路實驗；

B、天線開關電路實驗；

C、接收頻率合成電路實驗；

D、發射VCO電路實驗；

E、功率放大和功率控制電路實驗；

F、接收機射頻電路實驗；

G、負壓產生電路實驗；

3、邏輯音頻電路

（聽筒、話筒、和振鈴電路）：

A、聽筒、話筒和振鈴電路實驗；

B、震動驅動電路實驗；

C、信號燈控制電路實驗；

D、背景燈控制電路實驗；

E、其他電路實驗；

F、SIM卡接口電路實驗；

G、顯示屏接口電路實驗；

H、鍵盤電路實驗；手機維修實驗臺,手機維修實驗臺

二、手機的基本使用實驗（練習性的實驗）：

1、手機按鍵和接打電話練習；

2、利用手機菜單設置手機功能練習；

3、收發短消息練習；

4、修改待機畫面練習；

5、設置個性化鈴聲練習；

6、存儲電話號碼練習；

7、手機使用密技練習；

三、手機的假故障排除實驗：

1、找不到網絡假故障的排除；

2、能呼入無法打出電話假故障的排除；

3、不讀卡假故障實驗；

4、不開機假故障實驗；

四、手機機體的拆卸實驗：

1、摩托羅拉V998手機的拆卸練習；

2、摩托羅拉A6188手機的拆卸練習；

3、摩托羅拉V60手機的拆卸練習；

4、摩托羅拉V66手機的拆卸練習；

5、愛立信T28手機的拆卸練習；

6、諾基亞3310、8210手機的拆卸練習；

7、三星N188、A188、A288手機的拆卸練習；

8、西門子3508手機的拆卸練習；

9、松下GD92手機的拆卸練習；

五、手機的焊接練習：

1、熱風槍的使用練習；

2、電烙鐵的使用練習；

3、手機小元件的拆卸與焊接；

4、手機貼片集成電路的拆卸和焊接；

5、手機BGA芯片的拆卸和焊接；

六、手機常用維修儀器的使用練習：

1、直流穩壓電源的接口使用練習；

2、萬用電表的使用練習；

3、示波器的使用練習；

A、13M時鐘和32.768M信號的測量；

B、發射VCO控制信號的測量；

2、RXI/Q、TXI/Q信號的測量：

A、接收RXON、發射TXON信號的測量；

B、CPU輸出的SYNDAT、時鐘SYNCLK、和使能SYNEN信號的測試；

C、卡數據SIMDAT、SIMCLK、SIMRST信號的測試；

D、顯示SDATA、SCLKSINHAO測試；

E、受話器信號的測試；

F、振鈴信號的測試；

G、照明燈驅動信號的測試；

頻寬調制信號（PWM）的測試：

1、頻譜分析儀的使用練習：

A、低噪聲放大器的測試；

B、混頻器的測試；

C、本振電路的測試；

D、接收中頻電路的測試；

E、發射VCO道路的測試；

F、功率放大電路的測試；

G、13M基準時鐘信號的測試；

2、射頻信號源的使用練習：

七、手機常見供電電壓的測試：

1、外接電源供電電壓的測試；

2、開機信號電壓的測試；

3、射頻電路供電電壓的測試；

4、SIM卡供電電壓的測試；

八、手機維修軟件的使用練習：

1、拆機帶電腦軟件維修儀的使用：

A、LABTOOL-48硬件和元件的安裝；

B、數據收集練習；

2、全功能免拆機帶電腦軟件維修儀的使用：

A、BOX王的硬件軟件安裝；

B、BOX王的使用；

3、收集測試卡、轉移卡、和覆蓋卡的使用；

九、典型手機常見故障演示：

1、摩托羅拉V998故障演示：

（1）、不開機故障：

a)、開機線不正?；螂娫碔C不工作引起的不開機；

b)、電源切換管、升壓電路不正常引起的不開機；

c)、電源ICU900引起的不開機；

d)、功放損壞引起的不開機；

e)、13M時鐘不正常引起的不開機；

f)、軟件故障引起的不開機；

（2）、不入網故障演示：

A、頻供電不正常引起的不入網；

B、振電路異常引起的不入網；

C、收前端引起的不入網；

D、放異常儀器引起的不入網；

E、波器異常引起的不入網；

F、送話故障；

G、筒無聲故障；

H、振鈴震動故障；

I、讀卡故障；

J、不顯示故障；

2、愛立信T28手機故障演示：

（1）、開機：

A、軟件故障不開機；

B、電源供電故障不開機；

C、中頻模塊故障不開機；

D、13M時鐘電路異常不開機；

E、功放模塊擊穿不開機；

（2）、不入網故障：

A、功放模塊不正常而不入網；

B、N234異常不入網；

C、天線開關道路異常不入網鎖相環路異常不入網；

D、多模轉換器異常不入網；

E、機無聲故障；

F、話故障；

G、振鈴故障；

H、示電壓異常引起的不顯示；

I、讀卡故障；

3、諾基亞3310手機故障演示：

（1）、不開機：

A、電池觸片接觸不良的不開機；

B、13M信號異常不開機；

C、N201電源模塊異常不開機；

D、微處理器D300異常不開機；

（2）、不入網：

A、天線開關電路不良不入網；

B、高頻濾波器異常不入網；

C、13M信號頻率偏差不入網；

D、中頻電路異常不入網；

E、N500異常不入網；

F、功放電路異常不入網；

（3）話無聲、聲音小、聲音沙啞或噪聲大；

（4）、對方聽不到聲音或電流聲太大；

（5）、不振鈴或振鈴聲小；

（6）、不震動；

（7）、顯示異常；

（8）、SIM卡故障；
