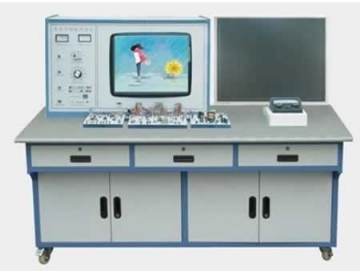

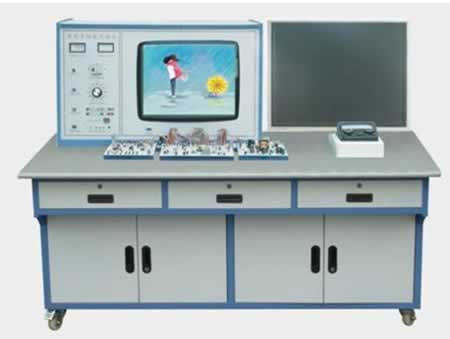

TRY-777智能視聽家電多功能實驗設備

一、智能視聽家電多功能實驗設備概述

TRY-777智能視聽家電多功能實驗設備吸收國內外先進教學儀器的優點，充分考慮實驗室現狀與發展，從性能和結構上進行了改進和創新，采用積木式結構，布局合理，使用方便，每個單元都可進行故障實驗、測試、研究、分析，并且教師可自編自導實驗，提高實驗效果及學生動手能力。

二、智能視聽家電多功能實驗設備技術指示

1、工作電源：AC220V±10%50Hz

2、外形尺寸：138高×80寬×160長cm

3、整機功率：＜0.5KVA

4、人身安全保護：輸入電源隔離，浮地設計，設備具有電壓漏電保護裝置，短路保護。

三、智能視聽家電多功能實驗設備功能

彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。

1、彩色信號發生器：彩色信號發生器具有16種測試功能，即16種標準測試信號是來判答電視機的行、場線性是否正常，彩度、亮度、公共通道正常與否。

2、I2C總線控制單片彩色電視機，是當今世界的數字控制技術，開機關機為拉幕式，各種控制功能、調試、實驗、維修都是通過遙控器進入工廠狀態實驗，（如行幅、場幅、場線性、RGB三基色，AGC、Atry、設置AV1、AV2十字線等）都是利用遙控器進行實驗。主要集成LA76810、LC863328。

四、實驗臺主要配置

1、交流輸入電表1只，交流電源經隔離變壓輸出電壓表1只，行電壓指示表1只，行電流表1只。

2、漏電開關1只，電源輸入輸出保險各1只，四連插板1只，安全隔離變壓器1只，電壓調節開關1只。

3、彩色信號發生即信號源1臺。

4、25寸彩色顯示器1臺，內置彩色黑白高壓包各1只，內置3W楊聲器2只。

5、上海精益FM-500型指針萬用表1臺。

6、數字萬用表：890B+1只

7、工具套件：剝線鉗、尖嘴鉗、鑷子、無感起子一套等

五、功能與實驗

1、三洋單片彩電（I2C總線控制）

2、32寸液晶電視機

六、全透明單元板配置

1、彩色電視機行輸出電路單元一塊

2、彩色電視機開關電源電路單元一塊

3、I2C總線控制高頻頭、遙控、中放、解碼、亮度電路單元一塊

4、I2C總線控制輸出電路單元一塊

5、I2C總線控制視放電路單元一塊

6、枕形效整電路單元一塊

7、32寸液晶電視機一臺

七、I2C總線控制三羊單片彩色電視機高頻頭中放、電腦控制解碼，行場掃描電路單元、光耦開關電源

實驗105-1無AV視頻信號實驗

K1是視頻輸入開關，斷開無視頻輸入，閉合正常

實驗106-2無音頻信號實驗

K2是VIDEO輸入開關，斷開無伴音，閉合正常

實驗107-3有雪花無圖像無伴音實驗

K3是IF輸入開關斷開無圖無聲，閉合正常

實驗108-4無圖像或圖像實驗

K4是AGC開關斷開AGC失控，閉合正常

實驗109-5L波段無圖無聲實驗

K6是L波段開關，斷開L波段無圖無聲，閉合正常

實驗110-6H波段收不到臺實驗

K7是H波段開關，斷開H波段無圖無聲，閉合正常

實驗111-7U波段收不到臺實驗

K8是U波段開關，斷開U波段無圖無聲，閉合正常

實驗112-8不能搜臺或搜不到電臺實驗

K9是TV調諧電路開關，斷開搜不到臺閉合正常

實驗113-9電腦不工作實驗

K10是電腦5V工作電流，斷開正機不工作，閉合正常

實驗114-10缺R基色實驗

K11是R基色開關，斷開無R基色，閉合正常

實驗115-11缺G基色實驗

K12是G基色開關，斷開無G基色，閉合正常

實驗116-12缺B基色實驗

K13是B基色實驗，斷開無B基色，閉合正常

實驗117-13行不工作實驗

K14是行輸出開關，斷開行不工作，閉合正常

實驗118-14無字符顯示實驗

K15是行脈沖電路開關，斷開無字符，閉合正常

實驗119-15ABL電路實驗

K16是ABL開關，斷開亮度失控，閉合正常

實驗120-16無字符顯示實驗

K17是場脈沖開關，斷開無字符顯示，閉合正常

實驗121-17水平亮線實驗

K19是25V電流開關，斷開場無電源水平亮線，閉合正常

實驗122-18遙控接收失靈實驗

K22是遙控接收頭輸入電路開關，斷開遙控失靈，閉合正常

實驗123-19DATA、CLOCK電路實驗

K21、K20是串行時鐘，串行郵據電路，斷開失控，斷開失控，閉合正常

實驗134－20　無伴音實驗

K1伴音16V供電開關，斷開無伴音，閉合正常。

實驗135－21　正機不工作實驗

K2　5V穩壓供電12V開關，斷開正機不工作，閉合正常。

實驗136－22　水平亮線實驗

K3遙控開機關機信號開關，斷開水平亮線，閉合正常。

實驗137－23　圖象扭曲實驗

507、400V濾波電容，焊開圖象扭曲，閉合正常。

八、液晶電視機

一、液晶電視技術參數

顯示型態32寸動態

原始最大分率：1024*768

顏色：16.7萬

響應時間：6-16minisce

視角：（左/右/上/下）60/60、60/40

線條頻率：31.47-60.02k

圖像頻率：50-75Hz

圖像檢查：數字、屏幕OSD、（自動圖像設定）

控制：主電源自動選擇菜單和切換

電源管理：VESA

最大耗電：60W

省電模式：5W

輸入信號：RGB模擬信號0.7VP-P/75歐

同步：TTL分段

溫度：（工作中）-40℃-50℃

濕度：（工作中）20%-85%

工作電壓：110V-240V/50-60Hz

射頻輸入：47-870MHZ（75不平衡式）

視頻輸入：IVP*P（PAL/NTSC）

二、支持的操作模式

資料輸入

分辯率水平頻率（KHz）重直頻率（Hz）畫素頻率（MHz）備注

640*35031.47P70.08N25.17DOS

720*40031.47P70.08N28.32DOS

640*48031.47P60.00N25.18DOS

640*48037.86P72.80N31.50VESA

640*48031.50P75.00N31.50VESA

1024*76848.36N60.00N65.00VESA

1024*76856.48N70.10N75.00VESA

1024*76860.02P75.00P78.75VESA

800*60035.16P56.25P36.00VESA

800*60037.86P60.32P40.00VESA

800*60048.08P72.19P50.00VESA

800*60046.87P75.00P49.50VESA

三、液晶電視常見問題排除

1、TV/AV狀態下：

2、PC狀態下：
