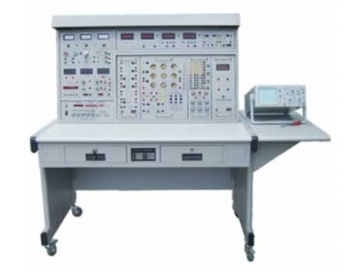

TRYDG-01A電工電子實驗裝置

功能簡介

TRYDG-01A電工電子實驗裝置是在“TRYDG-01電工技術實驗裝置”的基礎上增加“數字電路”和“模擬電路”實驗內容及相應的數字電路實驗、模擬電路實驗箱

一、TRYDG-01數字電路、模擬電路實驗箱功能：

提供穩壓電源四路（±5V/0.5A；±15V/0.5A，均有短路保護、自動恢復功能）、低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、四位十進制譯碼顯示器、兩組撥碼盤、8位邏輯開關、8位電平指示器、三態邏輯筆、單次脈沖源、揚聲器、振蕩線圈、按鍵、橋堆及電位器等。另外，還設有一些高可靠圓腳集成電路插座（8P2只、14P3只、16P4只、28P1只、40P1只）及可靠的鍍銀長紫銅管（供插電阻、電容、電位器、晶體管等元件）。實驗掛箱配有：①共射極單管放大器負反饋放大器實驗板、②射極跟隨器實驗板、③RC正弦振蕩器實驗板、④差動放大器實驗板、⑤OTL功率放大器實驗板共五塊及若干分立元件，可采用固定線路或分立元件靈活組合進行實驗，有利于提高學生動手能力。

二、電工電子實驗裝置配置清單（每臺）

三、電工電子實驗裝置實驗項目

（一）電工實驗項目，同“TRYDG-01電工技術實驗裝置”。

（二）數字電路實驗項目：

l.與門電路邏輯功能測試

11.二——十進制8421譯碼器

2.或門電路邏輯功能測試

12.加法器

3.與非門電路邏輯功能測試

13.減法器

4.非門電路邏輯功能測試

14.由集成與非門構成單穩態觸發器

5.CM0S門電路的測試

15.T觸發器實驗

6.基本RS觸發器

16.組合電路的設計之一——編碼轉換

7.JK觸發器

8.D觸發器

9.555時基電路的應用

17.組合電路的設計之二——顯示電路

18.同步時序電路的設計

19.計算機時序電路的設計

10.二­——十進制計數器

20.CM0S集成A/D、D/A轉換電路實驗

……

自行設計、開發實驗電路。

（三）模擬電路實驗:

采用固定線路和分立元件靈活組合進行實驗。

1、固定線路板實驗有：

（1）共射極單管放大器負反饋放大器實驗

（2）射極限跟隨器實驗

（3）RC正弦振蕩器實驗

（4）差動放大器實驗

（5）OTL功率放大器實驗

2、分立元件可完成：?jiǎn)喂芊糯蟆⒄?、濾波、穩壓、運放、全波可控及趣味性實驗，也可利用此平臺開發其他實驗項目。
