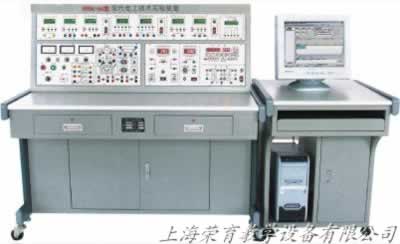

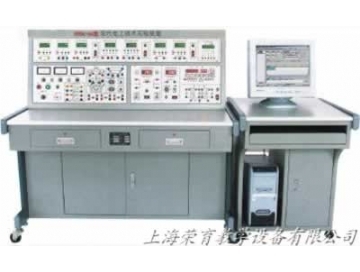

TRYDG-04A網絡型現代電工電子技術實驗裝置

功能簡介：

TRYDG-04A網絡型現代電工電子技術實驗裝置是在“TRYDG-04網絡型現代電工技術實驗裝置”的基礎上增加數字電路和模擬電路實驗及相應的教學器材。增加器件為：

(一)SE-22數字電路實驗箱

提供數百個高可靠鎖緊式防轉疊插座，高可靠圓腳集成塊插座（8P、14P、16P、20P、28P及40P各若干RYDG-04A網絡型現代電工電子技術實驗裝置個），可靠的鍍銀長紫銅管（供插電阻、電容、電位器及三極管用）及固定器件（10K多圈電位器1只，100K電位器1只，按鈕開關2只以及晶振）等。

(二)SE-23模擬電路實驗箱

提供多個高可靠鎖緊式防轉疊插座，高可靠圓腳集成塊插座（8P　2只,14P　1只）、可靠的鍍銀長紫銅管（供插電阻、電容、電位器及三極管用）、指針式直流毫安表（量程為1mA，內阻為100Ω）及固定元器件（三端穩壓塊、電容器、信號燈、場效應管、三極管、可控硅，整流橋堆、功率電阻及電位器等）。



一、網絡型現代電工電子技術實驗裝置實驗內容：

(一)電工基本實驗

1.基本電工儀表的使用與測量誤差的計算

2.減小儀表測量誤差的方法

3.儀表（電壓表、電流表）量程擴展實驗

4.電路元件伏安特性的測繪

5.電位、電壓的測定及電路電位圖的繪制

6.基爾霍夫定律驗證及其故障判斷

7.疊加原理驗證及其故障判斷

8.電壓源與電流源的等效變換

9.戴維南定理驗證

10.諾頓定理驗證

11.最大功率傳輸條件測定

12.二端口網絡實驗

13.互易定理實驗

14.受控源VCVS、VCCS、CCVS、CCCS的實驗研究

15.典型電信號的觀察與測量

16.RC一階電路的響應測試

17.二階動態電路響應的研究

18.R、L、C元件阻抗特性的測定

19.RC串、并聯選頻網絡特性測試

20.R、L、C串聯諧振電路的研究

21.RC雙T選頻網絡

22.電路狀態軌跡的觀測

23.R、L、C元件特性及交流電參數測定—判斷性實驗

24.用三表法測量交流電路等效參數

25.正弦穩態交流電路相量的研究

26.互感實驗

27.單相鐵心變壓器特性的測試

28.磁滯回線的觀察

29.變壓器同名端判斷及其應用—設計性實驗

30.三相交流電路電壓、電流的測量

31.三相電路功率的測量

32.單相電度表的校驗

33.功率因數及相序的測量

34.負阻抗變換器及其應用

35.回轉器及其應用

(二)繼電接觸控制實驗

1.三相鼠籠式異步電動機

2.三相異步電動機點動和自鎖控制

3.三相異步電動機的正反轉控制

4.三相異步電動機Y-Δ降壓起動控制

5.三相異步電動機能耗制動控制

6.三相異步電動機起動順序控制

7.C620車床的電氣控制線路

(三)數字電路實驗

1.TTL集成邏輯門的參數測試。

2.CMOS集成邏輯門的參數測試。

3.TTL集電極開路門與三態輸出的應用。

4.與門、或門、異或門邏輯電路測試。

5.半加器、全加器電路實驗。

6.RS、D、JK觸發器及JK與D觸發器的轉換電路。

7.計算器。

8.MSI移位寄存器及其應用。

9.譯碼器及變換方式。

10.數據選擇器及邏輯設計。

11.用集成與非門構成單穩態觸發器和RC環形多諧振蕩器。

12.利用門電路構成編碼器、分配器、選擇器。

13.組合電路的設計之一。

14.組合電路設計之二———顯示電路。

15.同步時序電路的設計

16.計算機時序電路的設計

17.集成定時器測試及應用

18.D/A、A/D轉換器。

19.電子秒表———大型綜合實驗。

20.二極管與門、或門電路

21.三極管"非門"電路

22.三極管"與非門"電路

23.三極管"或非門"電路

24.異步十進制加法計數器

25.異步十進制減法計數器

26.智力競賽搶答裝置———大型綜合實驗二

……自由設計實驗。

(四)模擬電子電路實驗

1.常用電子教學儀器的使用。

2.晶體二極管的特性與檢測。

3.晶體三極管的輸入、輸出特性。

4.晶體管共射極單管放大器。

5.射極耦合觸發器。

6.RC耦合兩級放大器。

7.負反饋對放大器性能的影響。

8.場效應管放大器。

9.差動放大電路。

10.運算放大器指標測試。

11.集成運算放大器的基本應用（多種模擬運算電路）

12.RC正弦波振蕩器———集成運算放大器非線性應用一

13.方波發生器———集成運算放大器非線性應用二

14.三角波和方波發生器——集成運算放大器非線性應用三

15.LC正弦波振蕩器

16.變壓器耦合推換功率放大器。

17.OTL功率放大器。

18.集成功率放大器。

19.電壓—-頻率轉換電路。

20.單相半波、全波、橋式整流電路。

21.串聯型晶體管直流穩壓電源（設計性實驗）

22.集成直流穩壓電源。

23.單結晶管特性。

24.單結晶體管觸發電路。

25.晶閘管間單測試。

26.晶閘管可控整流電路（綜合性實驗）

27.函數信號發生器的組裝與調試（綜合性實驗）

28.萬用表的設計與調試（綜合性實驗）

29.電子門鈴電路———趣味性應用實驗一

30.電子報警電路———趣味性應用實驗二

31.光控簡易燈自動開關電路———趣味性應用實驗三

32.電子催眠器———趣味性應用實驗四

33.溫控電路———趣味性應用實驗五

二、網絡型現代電工電子技術實驗裝置配置清單(每臺)

序號	編號	名稱	數量
1	SE-01 SE-02	電源儀器控制屏、實驗桌	1套
2	SE-11	電路基礎實驗（一）	1件
3	SE-12	電路基礎實驗（二）	1件
4	SE-13	電路基礎實驗（三）	1件
5	SE-14	電路基礎實驗（四）	1件
6	SE-15	電路基礎實驗（五）	1件
7	SE-16	電路基礎實驗（一）	1件
8	SE-17	電路基礎實驗（二）	1件
9	SE-17A	電路基礎實驗（三）	1件
10	SE-18	磁路與變壓器應用實驗	1件
11	SE-19	元件箱	1件
12	SE-20	三相電容箱	1件
13	SE-22	數字電路實習箱	1件
14	SE-23	模擬電路實習箱	1件
15	SE-24	繼電接觸控制（一）	1件
16	SE-25	繼電接觸控制（二）	1件
17		三相鼠籠電動機（△380V）	1臺
18		數據采集器	1套
19		高可靠護套結構手槍插實驗連接線及配件	1套
