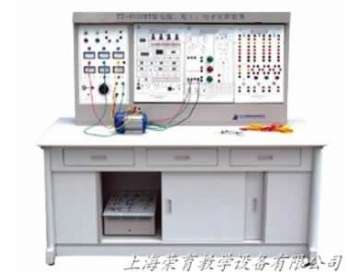

TRYDG-01B電工電子電力拖動實驗裝置

電工電子電力拖動實驗裝置功能簡介

TRYDG-01B型電工電子電力拖動實驗裝置是在“TRYDG-01型電工技術實驗裝置”的基礎上增加“數字電路”、“模擬電路”和“電力拖動”實驗內容和相應的實驗掛件。增加掛件名稱和功能如下：TRYDG-01B型電工電子電力拖動實驗裝置一、TRYDG-11數字電路、模擬電路提供穩壓電源四路（±5V/0.5A；±15V/0.5A，均有短路保護、自動恢復功能）、低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、四位十進制譯碼顯示器、兩組撥碼盤、8位邏輯開關、8位電平指示器、三態邏輯筆、單次脈沖源、揚聲器、振蕩線圈、按鍵、橋堆及電位器等。另外，還設有一些高可靠圓腳集成電路插座（8P2只、14P3只、16P4只、28P1只、40P1只）及可靠的鍍銀長紫銅管（供插電阻、電容、電位器、晶體管等元件）。實驗掛箱配有：①共射極單管放大器負反饋放大器實驗板、②射極跟隨器實驗板、③RC正弦振蕩器實驗板、④差動放大器實驗板、⑤OTL功率放大器實驗板共五塊及若干分立元件，可采用固定線路或分立元件靈活組合進行實驗，有利于提高學生動手能力。

二、TRYDG-15繼電接觸控制

提供中間繼電器二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。各器件的工作端子均已引到面板上，供實驗接線用。

三、TRYDG-17繼電接觸控制

提供交流接觸器（線圈電壓380V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓380V）一只，變壓器(220V/26V/6.3V)、整流電路、能耗制動電阻(10Ω/25W)各一組，帶燈按鈕（黃、綠、紅各一只）三只。實訓裝置將各器件的工作端子引到面板上，供實驗接線用。

配置清單（每臺）

電工電子電力拖動實驗考核裝置實驗項目:

（一）電工實驗項目，同“TRYDG-01電工技術實驗裝置”。

（二）數字電路實驗項目：

l.與門電路邏輯功能測試

2.或門電路邏輯功能測試

3.與非門電路邏輯功能測試

4.非門電路邏輯功能測試

5.CM0S門電路的測試

6.基本RS觸發器

7.JK觸發器

8.D觸發器

9.555時基電路的應用

10.二­——十進制計數器

11.二——十進制8421譯碼器13.減法器

12.加法器

14.由集成與非門構成單穩態觸發器

15.T觸發器實驗

16.組合電路的設計之一——編碼轉換

17.組合電路的設計之二——顯示電路

18.同步時序電路的設計

19.計算機時序電路的設計

20.CM0S集成A/D、D/A轉換電路實驗

……自行設計、開發實驗電路。

(三)模擬電路實驗

采用固定線路和分立元件靈活組合進行實驗。

1、固定線路板實驗有：

（1）共射極單管放大器負反饋放大器實驗

（2）射極限跟隨器實驗

（3）RC正弦振蕩器實驗

（4）差動放大器實驗

（5）OTL功率放大器實驗

2、分立元件可完成：單管放大、整流、濾波、穩壓、運放、全波可控及趣味性實驗，也可利用此平臺開發其他實驗項目。

（四）電力拖動實驗

1.閘刀開關正轉控制線路

2.接觸器點動正轉控制線路

3.具有自鎖的正轉控制線路

4.具有過找保護的正轉控制線路

5.接觸器聯鎖的正反轉控制線路

6.按鈕聯鎖的正反轉控制線路

7.按鈕接觸器復合聯鎖控制線路

8.接觸器控制串聯電阻降壓起動線路

9.時間繼電器控制串聯電阻降壓控制線路

10.接觸器控制Y/△降壓起動

11.時間繼電器控制Y/△降壓起動

12.QX3-13型Y/△自動起動控制線路

13.半波整流能耗制動控制線路

14.全波整流能耗制動控制線路

15.C620車床電氣控制線路

16.單相運行反接制動控制線路

17.電動葫蘆電氣控制線路

18.控制電路聯鎖控制線路

19.主電路聯鎖控制線路
