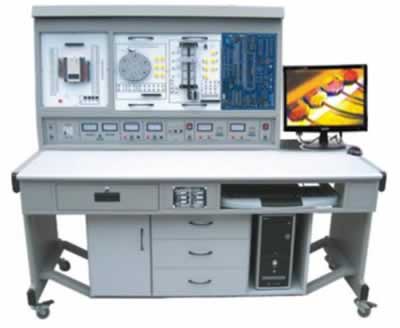

TRYS-01BPLC可編程控制系統單片機實驗開發系統自動控制原理綜合實驗裝置
一、產品功能簡介：
TRYS-01BPLC可編程控制系統單片機實驗開發系統自動控制原理綜合實驗裝置是在“TRYS-01PLC可編程控制器實驗系統”的基礎上增加“單片機實驗開發系統”和“自動控制理論實驗系統“，做到一機多用、資源共享、便于管理。單片機實驗開發系統可完成51/96/8088/8086等CPU的單片機、微機的全部軟、硬件實驗。在單片機仿真實驗系統的基礎上，增加8088十六位微機原理和接口實驗。一體化設計，只需更換不同的CPU卡，即可支持多種CPU的實驗開發。提供兩種操作平臺，既可獨立工作，也可與PC機聯機工作。一機在手，別無他求。它適用于《MSC-51單片機原理與接口》、《MCS-96單片機原理與接口》、《單片機接口技術》、《十六位微機原理與接口》等課程教學。
由MCS-51/96CPU卡組成的單片機仿真實驗系統，除實驗功能外，還具有仿真開發功能，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空間達64K。實驗時指導書中詳細敘述了各實驗的目的、內容，列出了接線圖，程序接口框圖和程序軟盤，省去了教師和實驗輔導老師為設計、準備調試實驗線路和實驗程序所需的工作量，節約了課堂時間，從事單片機應用開發教學實驗的科研人員根據各自的實際需要選擇使用該實驗系統，可幫助使用者以最短的時間準確有效地完成開發與實驗任務。全套裝置設計合理。
自動控制理論實驗系統是配合院校開設自動化類專業的“自動控制理論”、“過程控制”、“自動控制系統”、“化工自動化”、“計算機控制”等課程而設計的小型電子實驗?zāi)M教學實驗裝置，使用簡單、方便、參數選擇范圍大，可靈活地對控制系統進行電子模擬。全套實驗裝置設計合理、功能強大、操作簡單方便。
二、實驗臺系統構成
1、PLC可編程控制器實驗屏
2、PLC可編程控制器實驗裝置
3、PLC可編程控制器實驗臺
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
7、實驗操作桌
8、51/96/8088/8086三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗?zāi)K、溫度自動控制實驗?zāi)K、直流電機實驗?zāi)K、音響模塊等）。
9、電腦或手持編程器（用戶自備或代購）。
三、實驗臺技術參數
1.PLC主機：輸入：24點輸出16點
2.型號：三菱FX1N-40MR（也可選擇西門子、歐姆龍，價格另議）
3.輸出電壓：直流24V，電壓表指示
4.利用應用軟件編程
5.電源輸入：交流220V，50Hz
6.電流≥2A，電流具有過載保護
7.外形尺寸：160×75×140cm3
四、實驗臺實驗內容：
1、PLC可編程控制器實驗系統：
|
1．與、或、非邏輯功能實驗 |
2．定時器、計數器功能實驗 |
|
3．跳轉、分支功能實驗 |
4．移位寄存器實驗 |
|
5．?dāng)?shù)據處理功能實驗 |
6．微分、位操作實驗 |
|
7．交通信號燈PLC自動控制實驗 |
8．?dāng)嚢杵鞯腜LC自動控制實驗 |
|
9．LED數碼官顯示PLC自動控制實驗 |
10．四層電梯的PLC自動控制實驗 |
|
11．加工中心刀具庫選擇控制實驗 |
12．藝術彩燈造型的PLC控制實驗 |
|
13．電機的自動控制實驗 |
14．步進電機的PLC控制 |
|
15．模擬電視發射塔實驗實驗 |
16．自動送料裝車系統控制實驗 |
|
17．自動售貨機實驗 |
18．自動成型實驗 |
|
19．水塔自動供水控制系統實驗 |
20．郵件自動分揀實驗 |
|
21．自動洗衣機控制系統模擬實驗 |
22．電鍍過程控制實驗 |
2、單片機實驗系統：
MCS-51單片機實驗
軟件實驗
外部數據存儲器擴展
|
實驗一清零程序 |
實驗二拆字程序 |
|
實驗三拼字程序 |
實驗四數據區傳送子程序 |
|
實驗五數據排序?qū)嶒?yàn) |
實驗六查找相同數個數 |
|
實驗七無符號雙字節快速乘法子程序 |
實驗八多分支程序 |
|
實驗九脈沖計數（定時/計數實驗） |
實驗十電腦時鐘（定時器、中斷器綜合實驗） |
|
實驗十一二進制轉換到BCD |
實驗十二二進制轉換到ASCII |
|
實驗十三八段數碼管顯示 |
實驗十四鍵盤掃描顯示實驗 |
硬件實驗
自搭接硬件電路實驗提示
|
實驗一P1口亮燈實驗 |
實驗二P1口轉彎燈實驗 |
|
實驗三P3.3輸入，P1口輸出 |
實驗四工業順序控制（中斷控制） |
|
實驗五8255A.B.C輸出方波 |
實驗六8255PA口控制PB口 |
|
實驗七8255控制交通燈 |
實驗八簡單I/O口擴展實驗 |
|
實驗九A/D轉換實驗 |
實驗十D/A輸出方波 |
|
實驗十一電子音響 |
實驗十二繼電器控制 |
|
實驗十三步進電機實驗 |
實驗十四8253方波 |
|
實驗十五串并轉換實驗 |
實驗十六外部存儲器擴展實驗 |
|
實驗十七M(jìn)CS-51串行口應用實驗㈠——雙機通信 |
實驗十八MCS-51串行口應用實驗㈡——與PC機通信 |
|
實驗十九溫度閉環控制 |
實驗二十小直流電機調速實驗 |
|
實驗二十一外部中斷（急救車與交通燈） |
8088/8086系列微機實驗
軟件實驗
|
實驗一清零程序 |
實驗二拆字程序 |
|
實驗三拼字程序 |
實驗四數據區移動 |
|
實驗五數據排序?qū)嶒?yàn) |
實驗六找“零”個數 |
|
實驗七32位二進制乘法 |
實驗八多分支程序 |
|
實驗九顯示子程序 |
實驗十鍵盤掃描顯示實驗 |
|
實驗十一二進制轉換到BCD |
實驗十二二進制轉換到ASCII |
硬件實驗
自搭接硬件電路實驗提示
|
實驗一8255并行口實驗㈠：A.B.C口輸出方波 |
實驗二8255并行口實驗㈡：PA口控制PB口 |
|
實驗三8255并行口實驗㈢：控制交通燈 |
實驗四簡單I/O口擴展 |
|
實驗五A/D轉換實驗 |
實驗六D/A轉換實驗㈠：輸出方波 |
|
實驗七D/A轉換實驗㈠：輸出鋸齒波 |
實驗八8259中斷控制器實驗 |
|
實驗九定時／計數器：8253方波 |
實驗十繼電器控制 |
|
實驗十一8251串行通信實驗㈠：自發自收 |
實驗十二8251串行通信實驗㈡：與PC通信 |
|
實驗十三步進電機控制 |
實驗十四小直流電機調速實驗 |
|
實驗十五溫度閉環控制 |
實驗十六音頻驅動實驗 |
MCS-96單片機實驗
軟件實驗
|
實驗一清零程序 |
實驗二拆字程序 |
|
實驗三拼字程序 |
實驗四數據區傳送子程序 |
|
實驗五數據排序?qū)嶒?yàn) |
實驗六查找相同數個數 |
|
實驗七無符號雙字節快速乘法子程序 |
實驗八多分支程序 |
|
實驗九定時器1實驗——定時中斷 |
實驗十定時器T1和T2同時產生中斷 |
|
實驗十一80C196外部中斷實驗 |
實驗十二80C196軟件方法產生中斷 |
|
實驗十三利用HSI測脈沖寬度 |
實驗十四利用HSI測量單脈沖寬度 |
|
實驗十五利用HSO產生單脈沖 |
實驗十六利用HSO產生連續脈沖 |
|
實驗十七軟件定時器 |
實驗十八80C196A/D轉換實驗 |
|
實驗十九利用80C196的PWM產生各種波形 |
實驗二十二進制轉換到BCD進制轉換到ASCII |
硬件實驗
自搭接硬件電路實驗提示
|
實驗一P1口亮燈實驗 |
實驗二P1口轉彎燈實驗 |
|
實驗三P2.6輸入，P1口輸出 |
實驗四工業順序控制 |
|
實驗五8255A.B.C輸出方波 |
實驗六8255PA口控制PB口 |
|
實驗七8255控制交通燈 |
實驗八簡單I/O口擴展實驗 |
|
實驗九A/D轉換實驗 |
實驗十D/A輸出方波 |
|
實驗十一繼電器控制 |
實驗十二8253方波 |
|
實驗十三80C196串行口實驗 |
實驗十四LED七段數碼管顯示實驗 |
|
實驗十五鍵盤顯示綜合實驗 |
實驗十六音頻驅動實驗 |
|
實驗十七步進電機實驗 |
實驗十八直流電機實驗 |
|
實驗十九外部中斷（急救車與交通燈） |
3、自動控制理論實驗開發系統：
|
（1）典型線型環節的模擬 |
（2）二階系統的階躍響應 |
|
（3）三階系統的頻率響應 |
（4）線性系統穩定性的研究 |
|
（5）控制系統的校正 |
（6）典型非線性特性 |
|
（7）非線性控制系統特性分析 |

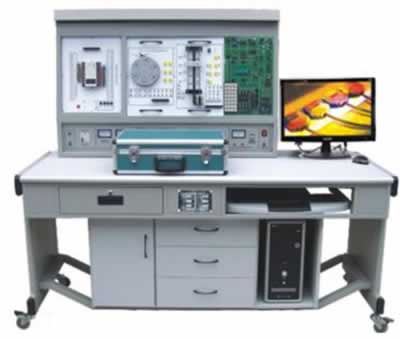

TRYS-01CPLC可編程控制系統微機接口及微機應用綜合實驗裝置
一、PLC可編程控制系統微機接口及微機應用綜合實驗裝置簡介
TRYS-01CPLC可編程控制系統微機接口及微機應用綜合實驗裝置是在“TRYS-01PLC可編程控制器實驗系統”的基礎上增加微機接口及微機應用實驗系統，通過兩方面結合做到一機多用、資源共享、便于管理。微機接口及微機應用適用于86系列微機原理課程，綜合了各學校講課及實驗老師意見，增添了系統的開放能力和靈活性。為提高學生獨立思維和動手能力，對計算機硬件要求較高的專業,提供了開放的實驗平臺并新增加了微機控制實驗，使這門課程的實驗更加深入完整。為適合基礎教學的需要，增添了數字電路實驗線路。這一嶄新的系統實現了專業基礎課（數字電路）、專業課（微機原理）、課程設計和畢業設計（微機應用）的三合一，真正做到了一機多用。大大節省實驗室，節省管理人員，節省資金。配合本設備，我們特為教師提供了微機原理課、微機應用課的教師指導書，書中對這部分實驗都寫有實驗?zāi)康模瑢?shí)驗電路以及匯編語言和C語言的參考程序清單（提供程序軟盤），供教師參考，減輕了教師備課和輔導實驗的工作量。全套實驗裝置設計合理，功能強大，操作簡單方便。
二、實驗系統構成
1、PLC可編程控制器實驗屏
2、PLC可編程控制器實驗裝置
3、PLC可編程控制器實驗臺
4、編程應用軟件
5、仿真教學系統
6、PLC及轉接通訊電纜
7、實驗操作桌
8、微機接口及應用部分：
（1）微機接口部分：一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等；
（2）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路；
（3）輔助電路：40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鐘（1MHZ、2MHZ）、方波信號。
9、電腦或手持編程器（用戶自備或代購）。
三、實驗裝置技術參數
1.PLC主機：輸入：24點輸出16點
2.型號：三菱FX1N-40MR（也可選擇西門子、歐姆龍，價格另議）
3.輸出電壓：直流24V，電壓表指示
4.利用應用軟件編程
5.電源輸入：交流220V，50Hz
6.電流≥2A，電流具有過載保護
7.外形尺寸：160×75×140cm3四、實驗內容
四、實驗項目
1、PLC可編程控制器實驗：
|
1．與、或、非邏輯功能實驗 |
2．定時器、計數器功能實驗 |
|
3．跳轉、分支功能實驗 |
4．移位寄存器實驗 |
|
5．?dāng)?shù)據處理功能實驗 |
6．微分、位操作實驗 |
|
7．交通信號燈PLC自動控制實驗 |
8．?dāng)嚢杵鞯腜LC自動控制實驗 |
|
9．LED數碼官顯示PLC自動控制實驗 |
10．四層電梯的PLC自動控制實驗 |
|
11．加工中心刀具庫選擇控制實驗 |
12．藝術彩燈造型的PLC控制實驗 |
|
13．電機的自動控制實驗 |
14．步進電機的PLC控制 |
|
15．模擬電視發射塔實驗實驗 |
16．自動送料裝車系統控制實驗 |
|
17．自動售貨機實驗 |
18．自動成型實驗 |
|
19．水塔自動供水控制系統實驗 |
20．郵件自動分揀實驗 |
|
21．自動洗衣機控制系統模擬實驗 |
22．電鍍過程控制實驗 |
2、微機接口及微機應用
A、微機接口實驗（微機原理課）
|
1、I/O地址譯碼實驗 |
2、簡單并行接口實驗 |
|
3、可編程并行口實驗（一）（二） |
4、串行通訊實驗（8251、8250） |
|
5、A/D、D/A轉換 |
6、可編程定時器/計數器實驗 |
|
7、七段數碼顯示實驗 |
8、中斷實驗和DMA通訊實驗 |
B、趣味性實驗及控制實驗（微機應用課）
|
1、競賽搶答器實驗 |
2、數字錄音機實驗 |
|
3、電子琴實驗 |
4、交通燈控制實驗 |
|
5、繼電器控制實驗 |
6、步進電機控制實驗 |
|
7、七段數碼顯示實驗 |
8、集成電路測試實驗 |
|
9、8279鍵盤、顯示控制實驗 |
C、TTL集成電路實驗（數字電路課）
|
1、與、或、非門等門電路實驗 |
2、組合邏輯電路實驗（半加器、全加器等） |
|
3、觸發器實驗（RS、D、JK等） |
4、集成計數器及寄存器 |
|
5、譯碼器和數據選擇器等 |
6、單穩態觸發器等波形實驗 |
五、實驗臺配置清單（每臺）
|
名稱 |
型號 |
數量 |
單位 |
備注 |
|
PLC主機 |
三菱FX1N—40MR |
1 |
臺 |
日本 |
|
三菱通訊電纜 |
RS232/422 |
1 |
根 |
日本 |
|
演示板 |
交通信號燈的PLC控制 |
1 |
塊 |
上海榮育 |
|
攪拌器的PLC控制 |
1 |
塊 |
||
|
LED數碼管的PLC控制 |
1 |
塊 |
||
|
四層電梯的PLC控制 |
1 |
塊 |
||
|
加工中心刀具庫選擇控制 |
1 |
塊 |
||
|
藝術彩燈的PLC控制 |
1 |
塊 |
||
|
電機的自動控制 |
1 |
塊 |
||
|
步進電機的PLC控制 |
1 |
塊 |
||
|
基礎實驗 |
1 |
塊 |
||
|
水塔自動控制 |
1 |
塊 |
||
|
洗衣機自動控制 |
1 |
塊 |
||
|
郵件分檢系統 |
1 |
塊 |
||
|
自動售貨機 |
1 |
塊 |
||
|
自動成型系統 |
1 |
塊 |
||
|
模擬電視發射塔 |
1 |
塊 |
||
|
自動送料裝車系統 |
1 |
塊 |
||
|
電鍍自控系統 |
塊 |
|||
|
軟件 |
演示板原程序及三菱編程軟件（FXGP_WIN-E） |
1 |
塊 |
日本 |
|
微機接口主板 |
1 |
塊 |
||
|
微機接口PC擴展卡 |
1 |
塊 |
||
|
鍵盤顯示實驗板及連接電纜 |
1 |
套 |
||
|
學生實驗桌 |
學生實驗桌含鐵筐支架 |
1 |
套 |
上海榮育 |
|
說明書 |
上冊 |
1 |
本 |
|
|
下冊 |
1 |
本 |
||
|
連接線 |
紅色 |
40 |
根 |
|
|
紅色大頭 |
1 |
根 |
||
|
黑色大頭 |
1 |
根 |
||
|
紅色大小頭 |
1 |
根 |
||
|
黑色大小頭 |
1 |
根 |
||
|
黑色 |
1 |
根 |
||
|
50P排線 |
1 |
根 |
||
|
黃色（短線） |
10 |
根 |
