PLC可編程控制器實驗系統,PLC可編程控制及單片機實驗開發系統
來源: 作者: 發布時間:2019-12-24 13:47:41

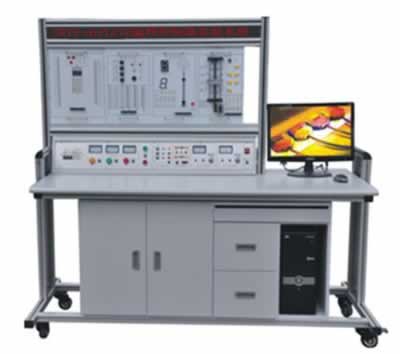

TRYS-01PLC可編程控制器實驗系統
一、PLC可編程控制器實驗系統簡介:
TRYS-01PLC可編程控制器實驗系統是以微處理機基礎發展起來的新型工業控制裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點,很快在我國的工業控制中占據了主導地位,并且不斷發展。根據這一發展形勢,全國各大專院校、各類職業技術學校都將PLC教學納入教學任務,作為電子、電氣以及工業自動化類專業的一門必修棵。PLC可編程實驗系統是根據這一教學要求開發的新一代PLC教學產品,自產品推出以來,得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便,對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。是PLC教學中的理想工具。
二、PLC可編程控制器實驗系統構成
1、PLC可編程控制器實驗臺
2、PLC可編程控制器實驗裝置
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
7、電腦或手持編程器(用戶自備或代購)
三、PLC可編程控制器實驗系統功能特點及實驗項目:
(一)功能、特點
1)實驗臺包括
1.交流電源輸入?yún)^(qū) |
2.PLC主機、編程電纜 |
3.LED發光管、指示燈 |
4.輸出負載指示 |
5.輸入模擬開關(按鈕和開關) |
6.LED數碼管、蜂鳴器 |
7.直流穩壓電源5V1A,24V2A |
8.PLC輸入、輸出端口 |
9.直流電機、繼電器 |
2)PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器,還可以與演示裝置相連接,可應用實際的工業控制。
3)PLC主機一般采用日本原裝的三菱系列主機。如用戶要求時也可配備其他型號主機。
4)TRYS-01型實驗臺本身帶有24V2A的電源??梢灾苯佑糜谳敵鲐撦d或與演示裝置接口或與其它對應裝置相連。
5)實驗臺結構采用掛箱式,便于實驗項目擴展和用戶第二次開發。
6)雙口接線法:PLC實驗臺與實驗掛箱裝置之間的連接即可采用自鎖緊接插件,單線逐點連接,以提高動手動腦能力,加深了解PLC的結構功能,又可通過排線一次性連接,以提高實驗連線速度,與其他廠家的單一連接法相比具有絕對優越性。
7)可完成PLC控制原理基本實驗、應用實驗以及用于真正的工業控制。
(二)實驗項目
1.與、或、非邏輯功能實驗 |
2.定時器、計數器功能實驗 |
3.跳轉、分支功能實驗 |
4.移位寄存器實驗 |
5.數據處理功能實驗 |
6.微分、位操作實驗 |
7.交通信號燈PLC自動控制實驗 |
8.攪拌器的PLC自動控制實驗 |
9.LED數碼官顯示PLC自動控制實驗 |
10.四層電梯的PLC自動控制實驗 |
11.加工中心刀具庫選擇控制實驗 |
12.藝術彩燈造型的PLC控制實驗 |
13.電機的自動控制實驗 |
14.步進電機的PLC控制 |
15.模擬電視發射塔實驗實驗 |
16.自動送料裝車系統控制實驗 |
17.自動售貨機實驗 |
18.自動成型實驗 |
19.水塔自動供水控制系統實驗 |
20.郵件自動分揀實驗 |
21.自動洗衣機控制系統模擬實驗 |
22.電鍍過程控制實驗 |
(三)技術參數
1.PLC主機:輸入:24點輸出16點
2.型號:三菱FX1N-40MR
3.輸出電壓:直流24V,電壓表指示
4.利用應用軟件編程
5.電源輸入:交流220V,50Hz
6.電流≥2A,電流具有過載保護
7.外形尺寸:160×75×140cm3
四、PLC可編程控制器實驗系統配置
實驗臺是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態,它形象生動的演示了PLC的整個執行過程。通過該實驗裝置,可以鍛煉學生的動手能力,能夠形象生動的執行機構驗證自己編寫程序的正確性,掌握PLC的實際應用,增強學生對PLC的學習興趣。該裝置在演示屏上位置可任意移動、互換。
演示裝置上對PLC的輸入輸出均采用24V電源,5V電源供執行機構中的外圍使用,目前每套演示裝置主要由十七塊實驗掛箱組成(實驗掛箱尺寸:40×24×6cm3),它們的型號分別為:
1)PLC001交通信號燈PLC自動控制 |
2)PLC002攪拌器的PLC自動控制 |
3)PLC003LED數碼管顯示PLC自動控制(實物) |
4)PLC004四層電梯的PLC自動控制(實物) |
5)PLC005加工中心刀具庫選擇控制(實物) |
6)PLC006藝術彩燈造型的PLC控制 |
7)PLC007電機的自動控制(實物) |
8)PLC008步進電機的PLC控制(實物) |
9)PLC009模擬電視發射塔 |
10)PLC010自動送料裝車系統 |
11)PLC011自動售貨機 |
12)PLC012自動成型系統 |
13)PLC013水塔自動供水系統 |
14)PLC014郵件自動分揀系統 |
15)PLC015自動洗衣機系統 |
16)PLC016電鍍系統 |
17)PLC017基礎實驗 |
優點:PLC實驗臺與演示裝置之間的連接即可采用自鎖連接插件,單線逐點連接,以提高動手動腦能力,加深了解PLC的結構功能。又可通過排線一次性連接,以提高實驗速度,本公司生產的PLC可編程控制實驗裝置與其他廠家的單一連接相比具有絕對優越性。
TRYS-01APLC可編程控制及單片機實驗開發系統
一、PLC可編程控制及單片機實驗開發系統簡介:
TRYS-01APLC可編程控制及單片機實驗開發系統是在“TRYS-01PLC可編程控制器實驗系統”的基礎上增加單片機實驗開發系統,做到一機多用、資源共享、便于管理、該系統可完成51/96/8088/8086等CPU的單片機、微機的全部軟、硬件實驗。在單片機仿真實驗系統的基礎上。增加8088十六位微機原理和接口實驗。一體化設計,只需更換不同的CPU卡,即可支持多種CPU的實驗開發。提供兩種操作平臺,即可獨立工作,也可與PC機聯機工作。一機在手,別無他求。它適用于《MSC-51單片機原理與接口》、《MSC-96單片機原理與接口》、《單片機接口技術》、《十六位微機原理與接口》等課程教學。由MCS-51/96CPU卡組成的單片機仿真實驗系統,除實驗功能外,還具有仿真開發功能,可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU,外部仿真空間達64K。實驗時指導書中詳細敘述了各實驗的目的、內容,列出了接線圖,程序接口框圖和程序軟盤,省去了教師和實驗輔導老師為設計、準備調試實驗線路和實驗程序所許的工作量,節約了課堂時間,從事單片機應用開發教學的科研人員根據各自的實際需要使用該實驗系統,可幫助使用者以最短的時間準確有效地完成開發與實驗任務。全套實驗裝置合理、功能強大、操作簡單方便。
二、PLC可編程控制及單片機實驗開發系統構成:
1、PLC可編程控制器實驗屏
2、PLC可編程控制器實驗裝置
3、PLC可編程控制器實驗臺
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
7、實驗操作桌
8、51/96/8088/8086三合一單片機實驗開發系統(包括系統主板、軟件、步進電機實驗模塊、溫度自動控制實驗模塊、直流電機實驗模塊、音響模塊等)。
9、電腦或手持編程器(用戶自備或代購)
三、PLC可編程控制及單片機實驗開發系統技術參數
PLC主機:輸入:24點輸出:16點
型號:三菱FX1N-40MR
輸出電壓:直流24V,電壓表指示
利用應用軟件編程
電源輸入:交流220V,50Hz
電流≥2A,電流具有過載保護
外形尺寸:160×75×140cm3
四、PLC可編程控制及單片機實驗開發系統實驗內容
1、PLC可編程控制器實驗系統:
1.與、或、非邏輯功能實驗 |
2.定時器、計數器功能實驗 |
3.跳轉、分支功能實驗 |
4.移位寄存器實驗 |
5.數據處理功能實驗 |
6.微分、位操作實驗 |
7.交通信號燈PLC自動控制實驗 |
8.攪拌器的PLC自動控制實驗 |
9.LED數碼官顯示PLC自動控制實驗 |
10.四層電梯的PLC自動控制實驗 |
11.加工中心刀具庫選擇控制實驗 |
12.藝術彩燈造型的PLC控制實驗 |
13.電機的自動控制實驗 |
14.步進電機的PLC控制 |
15.模擬電視發射塔實驗實驗 |
16.自動送料裝車系統控制實驗 |
17.自動售貨機實驗 |
18.自動成型實驗 |
19.水塔自動供水控制系統實驗 |
20.郵件自動分揀實驗 |
21.自動洗衣機控制系統模擬實驗 |
22.電鍍過程控制實驗 |
2、單片機實驗系統:
MCS-51單片機實驗
軟件實驗
外部數據存儲器擴展
實驗一清零程序 |
實驗二拆字程序 |
實驗三拼字程序 |
實驗四數據區傳送子程序 |
實驗五數據排序?qū)嶒?/P> |
實驗六查找相同數個數 |
實驗七無符號雙字節快速乘法子程序 |
實驗八多分支程序 |
實驗九脈沖計數(定時/計數實驗) |
實驗十電腦時鐘(定時器、中斷器綜合實驗) |
實驗十一二進制轉換到BCD |
實驗十二二進制轉換到ASCII |
實驗十三八段數碼管顯示 |
實驗十四鍵盤掃描顯示實驗 |
硬件實驗
自搭接硬件電路實驗提示
實驗一P1口亮燈實驗 |
實驗二P1口轉彎燈實驗 |
實驗三P3.3輸入,P1口輸出 |
實驗四工業順序控制(中斷控制) |
實驗五8255A.B.C輸出方波 |
實驗六8255PA口控制PB口 |
實驗七8255控制交通燈 |
實驗八簡單I/O口擴展實驗 |
實驗九A/D轉換實驗 |
實驗十D/A輸出方波 |
實驗十一電子音響實驗十二繼電器控制 |
實驗十三步進電機實驗 |
實驗十四8253方波 |
實驗十五串并轉換實驗 |
實驗十六外部存儲器擴展實驗 |
實驗十七MCS-51串行口應用實驗㈠——雙機通信 |
實驗十八MCS-51串行口應用實驗㈡——與PC機通信 |
實驗十九溫度閉環控制 |
實驗二十小直流電機調速實驗 |
實驗二十一外部中斷(急救車與交通燈) |
8088/8086系列微機實驗
軟件實驗
實驗一清零程序 |
實驗二拆字程序 |
實驗三拼字程序 |
實驗四數據區移動 |
實驗五數據排序?qū)嶒?/P> |
實驗六找“零”個數 |
實驗七32位二進制乘法 |
實驗八多分支程序 |
實驗九顯示子程序 |
實驗十鍵盤掃描顯示實驗 |
實驗十一二進制轉換到BCD |
實驗十二二進制轉換到ASCII |
硬件實驗
自搭接硬件電路實驗提示
實驗一8255并行口實驗㈠:A.B.C口輸出方波 |
實驗二8255并行口實驗㈡:PA口控制PB口 |
實驗三8255并行口實驗㈢:控制交通燈 |
實驗四簡單I/O口擴展 |
實驗五A/D轉換實驗 |
實驗六D/A轉換實驗㈠:輸出方波 |
實驗七D/A轉換實驗㈠:輸出鋸齒波 |
實驗八8259中斷控制器實驗 |
實驗九定時/計數器:8253方波 |
實驗十繼電器控制 |
實驗十一8251串行通信實驗㈠:自發自收 |
實驗十二8251串行通信實驗㈡:與PC通信 |
實驗十三步進電機控制 |
實驗十四小直流電機調速實驗 |
實驗十五溫度閉環控制 |
實驗十六音頻驅動實驗 |
MCS-96單片機實驗
軟件實驗
實驗一清零程序 |
實驗二拆字程序 |
實驗三拼字程序 |
實驗四數據區傳送子程序 |
實驗五數據排序?qū)嶒?/P> |
實驗六查找相同數個數 |
實驗七無符號雙字節快速乘法子程序 |
實驗八多分支程序 |
實驗九定時器1實驗——定時中斷 |
實驗十定時器T1和T2同時產生中斷 |
實驗十一80C196外部中斷實驗 |
實驗十二80C196軟件方法產生中斷 |
實驗十三利用HSI測脈沖寬度 |
實驗十四利用HSI測量單脈沖寬度 |
實驗十五利用HSO產生單脈沖 |
實驗十六利用HSO產生連續脈沖 |
實驗十七軟件定時器 |
實驗十八80C196A/D轉換實驗 |
實驗十九利用80C196的PWM產生各種波形 |
實驗二十二進制轉換到BCD進制轉換到ASCII |
硬件實驗
自搭接硬件電路實驗提示
實驗一P1口亮燈實驗 |
實驗二P1口轉彎燈實驗 |
實驗三P2.6輸入,P1口輸出 |
實驗四工業順序控制 |
實驗五8255A.B.C輸出方波 |
實驗六8255PA口控制PB口 |
實驗七8255控制交通燈 |
實驗八簡單I/O口擴展實驗 |
實驗九A/D轉換實驗 |
實驗十D/A輸出方波 |
實驗十一繼電器控制 |
實驗十二8253方波 |
實驗十三80C196串行口實驗 |
實驗十四LED七段數碼管顯示實驗 |
實驗十五鍵盤顯示綜合實驗 |
實驗十六音頻驅動實驗 |
實驗十七步進電機實驗 |
實驗十八直流電機實驗 |
實驗十九外部中斷(急救車與交通燈) |
