TRY-103A冷水式中央空調實訓設備

一、冷水式中央空調實訓設備組成：

TRY-103A冷水式中央空調實訓設備有制冷系統、水系統、空氣系統、電氣系統、支撐系統…組成.

1、制冷系統

全封閉壓縮機、風冷冷凝器、熱力膨脹閥、蒸發器、四通換向閥

2、水系統

冷媒水泵、補水閥、風機盤管、水流開關、壓力表、溫度表、閥門管道、排氣閥、過濾器、定壓罐

3、空氣系統

風機盤管、靜壓箱、風管、風口、電動風閥

4、電氣系統

主機控制器、風機盤管控制器、控制箱、配電箱、溫度傳感器、壓力開關

5、支撐系統

用于支撐或吊裝主機、水管、電線、控制器、風機盤管、風道、風口等，采用活連接的形式拼裝而成。具體結構根據現場實際情況確定。

冷水式中央空調實訓設備

二、冷水式中央空調實訓設備主要功能：

教學用冷水式中央空調教學系統可讓學生進行水管式中央空調系統故障診斷和維修技能實訓設備。該實訓設備根據制冷和空調運用與維修專業的《制冷中央空調裝置的安裝操作與維修》、《制冷中央空調自動化》等教材設計。通過中央空調各組成部件與系統的結構、作用、原理認知；中央空調系統運行管理與維護；中央空調系統的測定與檢修及相關安全操作技術等實訓，培養學生理論聯系實際的素質，使學生達到國家職業標準中央空調系統操作員、制冷工、高級技師實訓考核相應的實操能力。適應于職業院校、技工院校等用于制冷專業中級、高級、技師等教學實訓、考核鑒定等

三、冷水式中央空調實訓設備主要特色：

1、真實的場景，真實的設備，按教學要求，將制冷系統、水系統、空氣系統、電氣系統一體化。

2、可完成從基本技能到高級維修的多層次訓練，具有工位，4人一套設備，訓練質量高。

四、冷水式中央空調實訓設備技術參數：

1、電源：三相五線AC380V±10%50Hz

2、工作環境：工作環境：溫度-10℃~+40℃相對濕度≤85%海拔≤4000m

3、壓縮機輸入功率：3P總輸入功率：3kw

4、安全保護：微電腦自動控制，具有溫度控制和流量、高低壓、過電流、電源過欠壓、防凍等功能

5、水泵揚程>10m，水泵流量：1.6m3/h

6、噪音dB:<60dB

五、冷水式中央空調實訓設備實訓項目：

1、制冷專用工具實訓

2、制冷系統故障處理實訓

3、中央空調冷煤水系統故障處理實訓

4、中央空調冷水機組調試實訓

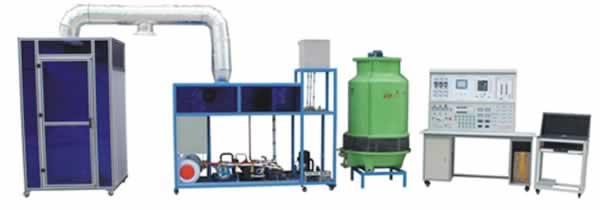

TRY-103B中央空調系統實訓設備

中央空調系統實訓設備功能:

TRY-103B中央空調實訓設備是真實樓宇中央空調系統合理微縮的教學設備，整套實訓設備可演示夏季制冷循環和冬季制熱循環。這套實訓系統，從結構上分為實訓臺和中央空調模型系統兩部分。

1、控制部分（實訓臺）中央空調實訓設備的實訓臺，采用模塊化結構，即將電氣控制部分按功能原理分解為不同的模塊，模塊采用掛箱結構，安裝于實訓桌上方的實訓臺上面。實訓臺上面，設計有AC380V電源輸出（護套端子），AC220V（護套端子和插座）電源輸出，DC24V（護套端子）電源輸出，安全保護設備（空氣開關，過流保護等），工作電源儀表顯示等。掛箱模塊分為：PLC模塊、變頻器模塊、觸摸屏模塊、繼電器模塊、按鈕及指示燈模塊、信號及儀表模塊等，下面分別加以介紹：

（1）PLC模塊PLC模塊分為從站模塊和主站模塊。從站模塊用于實現對中央空調的過程進行實時控制，從站模塊的配置為：FX2N-48MR：從站PLC主機，用于控制相應的繼電器和接觸器，實現對中央空調模型系統的壓縮機、冷卻水泵、冷凍水泵、風機等執行機構的邏輯控制。FX2N-48MR，屬于繼電器輸出（R）型的PLC，交流和直流負載用，關斷頻率低（ON←→OFF，約10ms），動作頻率最大10HZ/秒；允許通過電流為2A/點，有接點，機械絕緣，廣泛用于各種工業控制現場。FX2N-4AD功能模塊：用于采集中央空調模型系統的溫度信號，最大可以實現4路溫度信號同時進行采集。FX2N-32CCL功能模塊：作為CC-LINK的從站模塊，與主站模塊的PLC進行現場總線通訊。

關鍵配套件的名稱、數量、產地:

PLC的主要技術參數：

主站模塊的配置：FX2N-48MR：主站PLC主機，與上位計算機進行連接，將從站PLC及其控制和采集的中央空調運行參數顯示到上位計算機上面，上位計算機安裝有組態軟件。FX2N-16CCL：作為CC-LINK的主站模塊，與從站模塊的PLC進行現場總線通訊。

（2）觸摸屏模塊觸摸屏模塊采用三菱觸摸屏GT1155，5.7寸，256色。觸摸屏與PLC從站模塊連接，作為一個操作站，可以進行基本參數的修改和監控。

（3）變頻器模塊變頻器采用三菱FR-E740-0.75KW，輸入電壓：AC380V，額定功率：0.75KW，具有頻率、速度、磁通、轉矩等控制功能，可多達15種速度的多段速預選控制。變頻調速器用于控制中央空調系統主風機的運行速度。FR-E740-0.75KW變頻器

（4）繼電器模塊繼電器模塊，安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對中央空調實訓設備進行過程控制。繼電器元件采用正泰品牌。

（5）儀表模塊儀表模塊，分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等，用于監控壓縮機，風機，循環水泵等執行元件的工作電流和電壓，監控出風口、回風口、冷凝器等制冷元件的溫度。a.三相帶漏電保護總開關;b.三相電源保險絲;c.壓縮機電壓指示;d.壓縮機電流指示;e.模擬鍋爐電流指示;f.冷水水泵壓力指示;g.熱水水泵運行指示;h.冷卻水水泵運行指示;i.空氣調節風機電流指示;j.壓縮機工作指示;k.模擬鍋爐工作指示;l.冷凍水水泵工作指示;m.冷卻塔工作指示;n.冷卻塔風機工作指示;o.空氣調節風機工作指示;p.數顯冷凍水水溫調節指示;q.數顯熱水水溫指示;r.數顯冷卻指示;s.制冷開關;t.數顯冷水水溫高調節指示;u.制熱開關;v.數顯熱水水溫調節指示。

（6）按鈕及信號模塊按鈕及信號模塊，安裝有模式切換開關（自動、手動兩種模式）、按鈕、指示燈，用于操控中央空調的運行，如：壓縮機啟動停止，主風機啟動停止等。按鈕及信號模塊，既可與繼電器模塊連接實現繼電器回路控制，也可與PLC連接實現PLC回路控制。

2、中央空調模型系統制冷系統主要組成：壓縮機、蒸發器、冷凝器、電磁閥、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻水泵、制冷水泵。制熱系統主要組成：電熱式模擬鍋爐、數顯溫度調節器、熱水水泵等。

（1）具有蒸汽壓縮式集中式和半集中式中央空調系統的功能，主要由冷源系統、熱源系統、空氣處理及配送系統及控制與顯示系統等組成?？蓾M足學校既能開出驗證性實訓，也可以開設故障設置性實訓滿足畢業設計、教師科研、創新實訓室所需，能實現一機多用。

（2）制冷系統由壓縮機、蒸發器、冷凝器、電磁閥、熱力膨脹閥、儲液罐、視液鏡、干燥過濾器和壓力表等部分組成。管路中串接有視液鏡，可觀察制冷劑物理狀態和流動方向。管路中串接的電磁閥，作為制冷系統通斷控制部件，高低壓力表顯示高壓壓力和低壓壓力。壓縮機采用泰康品牌。冷卻水循環系統主要由冷卻水泵、噴淋式冷卻塔及循環管路等部分組成，用于吸收冷凝器中制冷劑散發的熱量。

（3）冷媒水循環系統主要由冷媒水泵及循環管路等部分組成，用于將蒸發器中制冷劑蒸發產生的冷量輸送給模擬用戶。

（4）具有熱源系統模塊。供熱系統由1臺模擬鍋爐、1臺熱水泵、1套板式換熱器等組成?？諝馓幚砼c配送要求采用集中式和半集中式兩種調節方式。集中式空調系統主要由冷熱交換器、風柜、送風機、送風管道及回風管道等部分組成；通過冷熱交換器將冷源（冷凍水）或熱源（熱水）進行處理，把風柜內的空氣冷卻（或加熱），通過送風機和送風管道輸送到各用戶端（模擬房）而達到制冷（制熱）的目的。半集中式空調系統主要由風機盤管組成；工作時，盤管內根據需要流動的冷水（或熱水），風機把室內空氣吸進機組，經過濾后再經入盤管冷卻（或加熱）送回室內，如此循環，以達到調節室內溫度、濕度的目的。

3、中央空調實訓設備主要技術參數:

（1）工作電源：AC380V（三相五線）50Hz；

（2）環境溫度：-10℃～40℃；

（3）相對濕度：≤85%；

（4）安全保護：漏電保護（動作電流≤30mA）,過流保護，熔斷器保護；

（5）壓縮機：AC380V,3P；

（6）PLC：FX2N-48MR-001；

（7）變頻器：FR-E740-0.75KW-CH；

（8）觸摸屏：GT1155(5.7寸，256色)。

4、中央空調實訓設備電腦配置：

上位計算機設備配帶七喜欣怡V2200型臺式電腦，200G硬盤，1GDDI內存，17寸液晶顯示器，英特爾酷睿2雙核處理器E1200；集成高性能3D顯卡顯卡；10M-100M網卡；USB2.0接口；USB光電鼠標；功能鍵盤。

5、中央空調實訓設備系統配置清單:

6、中央空調實訓設備故障設置與排除，能夠設置故障供學生了解各種故障現象和排除故障（主要是在電控系統方面設置故障）。典型故障點總數為20個，其中制冷系統設置的故障點為8個，電控系統設置的故障點為12個，故障點的設置不損壞制冷和電控系統原理。軟件同時具有故障設置與恢復功能，老師可以隨意設置故障，學員可以通過軟件界面精確定位故障并且排除。
