模擬電路實驗平臺,數電模電EDA綜合實驗系統

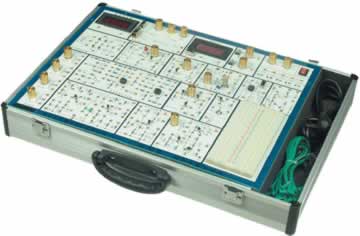

TRY-A1模擬電路實驗箱，模擬電路實驗平臺
一、模擬電路實驗箱，模擬電路實驗平臺介紹：
TRY-A1模擬電路實驗箱，模擬電路實驗平臺將所有實驗?zāi)K分類集中分布于線路板上，由鎖緊式插孔將引線引出，每個實驗的電路的原理圖都絲印在實驗板表面,學生可按照各實驗項目原理圖自已搭建電路,利于培養學生的思維能力及動手能力，也增強了該實驗箱的適用性。TRY-A1模擬電路實驗箱，模擬電路實驗平臺以《高等工業學校電子技術基礎課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的型實驗設備。
TRY-A1有數字式頻率計和直流電壓表.
二、模擬電路實驗箱，模擬電路實驗平臺組成
①電源：輸入：AC220V±10%，50HZ
輸出：※DC：±5V～±12V可調，I≥0.2A
※DC：＋5V～＋27V可調，DCI≥0.2A
※DC：±12V，DCI≥0.2A
以上各路輸出均有過流保護，自動恢復功能
※ACV:7.5V×2；ACI≥0.15A
②直流電壓源：
雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。
③低頻信號源:2HZ-20KHZ0-10V(新增)
分別可輸出方波、三角波、正弦波三種波形
④數字式頻率計和直流電壓表
⑤分立元件電路
整流、濾波和穩壓電路；
單級放大電路；
兩級阻容耦容放大電路；
負反饋放大電路；
射極跟隨器；
差動放大電路；
互補對稱功放電路；
電位器組；
電阻、電容和二三極管、揚效應管、可控硅等組成。
⑥集成模擬電路
兩個獨立的運算放大器(741)；集成功放(LM386)
三、模擬電路實驗箱，模擬電路實驗平臺主要特點
該實驗箱的實驗板正面采用進口波紋漆為底,印有原理圖及符號，裝有相應元器件，增加了學生的感性認識,需要測量及觀察的部分裝有鎖緊式接插件，使用直觀、可靠，維修方便、簡捷,實驗電路采用單元電路方式設計，每個單元電路以基本電路為主,再連接不同的元件為該電路參數或通過不同的單元電路組合,完成不同的實驗要求。該箱由一體形鉛合金型材制成，色澤造型高雅氣派,箱體牢固可靠,不變形，重量輕,絕緣安全性能好,開關箱蓋方便可靠，外型美觀。
四、模擬電路實驗箱，模擬電路實驗平臺實驗項目
|
1.單級放大電路 |
2.兩級放大電路 |
|
3.負反饋放大電路 |
4.射極跟隨器 |
|
5.差動放大電路 |
6.比例求和運算電路 |
|
7.積分與微分電路 |
8.波形發生電路 |
|
9.有源濾波器 |
10.電壓比較器 |
|
11.IC電路RC正弦波振蕩器 |
12.集成功率放大器 |
|
13.整流濾波與并聯穩壓電路 |
14.串聯穩壓電路 |
|
15.集成穩壓器 |
16.RC正弦波振蕩器 |
|
17.LC振蕩器及選頻放大器 |
18.電流/電壓轉換電路 |
|
19.電壓/頻率轉換電路 |
20.互補對稱功率放大器 |
|
21.波形變換電路 |
22.揚效應管實驗(新增) |
|
23.可控硅實驗電路(新增) |
附加:面包板擴展區

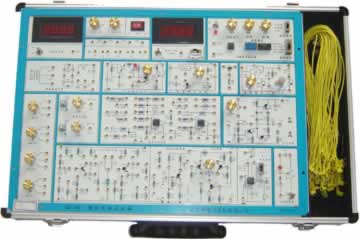

TRY-A2,A6模擬電路實驗箱，模擬電路實驗系統
模擬電路實驗箱，模擬電路實驗系統簡介：
TRY-A2模擬電路實驗箱，模擬電路實驗系統是根據的《高等工業學校電子技術基礎》教學大綱中確定的教學實驗要求為基礎，汲取了眾多專業教師的教學經驗，并綜合了眾多同類產品的優點而設計的。模擬電路實驗箱，模擬電路實驗系統函蓋了《模擬電子技術基礎》課程全部實驗內容，既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展實驗平臺。
一、模擬電路實驗箱，模擬電路實驗系統特點
1、擴展性強。實驗電路采用單元電路方式設計，單元電路即基本實驗電路，再外接其他元件為該電路參數，或與其他的單元電路組合，完成不同的實驗要求。
2、實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力，也增強了該實驗箱的適用性、擴展性。
3、大部分元器件安裝在實驗板正面，增加了學生的感性認識；
4、實驗連線插孔采用鎖緊式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便、簡捷；
5、擴展實驗區由二塊進口面包板組成，可接插電阻、電容、二極管、三極管，集成電路等，可進行課程設計實驗。
6、電源輸出均有過流保護，自動恢復功能。
7、實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。
二、模擬電路實驗箱，模擬電路實驗系統組成
1、電源：輸入：AC220V±10%，50HZ
輸出：※DC：+5V，DCI≥1A
※DC：±12V，DCI≥0.2A
※DC：-5V～-12V可調，I≥0.2A
※DC：＋5V～＋27V可調，DCI≥0.2A
以上各路輸出均有過流保護，自動恢復功能
※ACV:7.5V×2；ACI≥0.15A
2、直流信號源：
雙路–0.5V～＋0.5V；–5V～＋5V兩檔連續可調.
3、函數發生器：輸出頻率：2Hz～90KHz，分四檔
可輸出方波：0～20V
三角波：0～15V
正弦波：0～10V
4、數字頻率計（0～300KHz）
5、數字直流電壓表（0～30V）
6、分立元件電路
|
（1）整流、濾波和串聯穩壓電路； |
（2）單級放大電路； |
|
（3）兩級阻容耦合放大電路； |
（4）負反饋放大電路； |
|
（5）射極跟隨器； |
（6）差動放大電路； |
|
（7）場效應管電路； |
（8）可控硅電路； |
|
（9）電阻、電容和二、三極管等組成； |
（10）電位器組、12V燈泡、揚聲器。 |
|
（11）互補對稱功放電路； |
7、集成模擬電路
（12）兩個獨立的運算放大器(741)；
（13）集成功放(LM386)；
（14）集成穩壓電路
8、進口面包板二塊。
9、實驗箱尺寸：510mm*330mm*100mm(長*寬*高)
三、模擬電路實驗箱，模擬電路實驗系統實驗項目
|
1、常用電子儀器使用練習、用萬用表測試二極管、三極管 |
2、單級放大電路 |
|
3、兩級放大電路 |
4、負反饋放大電路 |
|
5、射極跟隨器 |
6、差動放大電路 |
|
7、比例求和運算電路 |
8、積分與微分電路 |
|
9、波形發生電路 |
10、有源濾波器 |
|
11、電壓比較器 |
12、集成電路RC正弦波振蕩器 |
|
13、集成功率放大器 |
14、整流濾波與并聯穩壓電路 |
|
15、串聯穩壓電路 |
16、集成穩壓器 |
|
17、RC正弦波振蕩器 |
18、LC振蕩器及選頻放大器 |
|
19、電流/電壓轉換電路 |
20、電壓/頻率轉換電路 |
|
21、互補對稱功率放大器 |
22、波形變換電路 |
|
23、場效應管實驗 |
24、可控硅實驗電路 |
|
25、函數信號發生器的組裝與調試 |
26、溫度監測及控制電路 |
|
27、用運算放大器組成萬用電表的設計與調試 |
TRY-A6的功能和配置與TRY-A2基本一樣，但TRY-A6的在以下方面作了改進：
1、增加了一組固定直流輸出–5V/0.5A。
2、改進了信號源，使信號源的最高輸頻率達到2MHz以上。
輸出頻率：10Hz～1MHz，分四檔
可輸出方波：0～20V
三角波：0～15V
正弦波：0～10V
3、去除了原來的集成運放電路單元和面包板。提供8芯、14芯IC圓孔插座各1個，增加分立元件接插區，提供50個阻容元件的接插件，和3個三極管的接插件。這樣做主要是為了上學生自行設計實驗電路，自行搭建電路，培養學生的實踐能力。
TRY-SA8數字模擬電路實驗箱
數字模擬電路實驗箱介紹：
TRY-SA8數字模擬電路實驗箱是根據的教學大綱中確定的教學實驗要求為基礎，汲取了眾多專業教師的教學經驗，并綜合了眾多同類產品的優點而設計的。數字模擬電路實驗箱函蓋了《模擬電子技術基礎》及《數字電路基礎》課程大部分的實驗內容，既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展實驗平臺。
一、數字模擬電路實驗箱系統特點
1、擴展性強。實驗箱主板配置有數電、模電實驗時經常用到的電源、信號源、輸入接口，輸出顯示接口、測量單元、實驗擴展區，及實驗?zāi)K電路，以完成不同的實驗，也可以進行課程設計實驗，大大增強了該實驗箱的適用性、擴展性。
2、實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力。
4、實驗連線插孔采用鎖緊式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便、簡捷；
6、電源輸出均有過流保護，自動恢復功能。
7、實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。
二、數字模擬電路實驗箱系統組成
1、電源：輸入：AC220V±10%，50HZ
輸出：※DC：+5V，I≥1A
※DC：±12V，I≥0.2A
※DC：-5V～-12V可調，I≥0.2A
※DC：＋5V～＋27V可調，I≥0.2A
以上各路輸出均有過流保護，自動恢復功能
※ACV:7.5V×2；ACI≥0.15A
2、直流信號源：雙路–0.5V～＋0.5V；–5V～＋5V兩檔連續可調.
3、函數發生器：輸出頻率：2Hz～90KHz，分四檔
可輸出方波（0～20V）、三角波（0～15V）、正弦波（0～10V）
4、手動單脈沖電路2組（帶消抖）：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
5、固定頻率脈沖源10路，輸出為TTL電平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；
6、數字LED顯示：
（1）LED0～LED3由4位七段共陰LED數碼管及二～十進制譯碼器組成
（2）LED4～LED5兩位七段段碼a.b.c.d.e.f.g.h經電阻到插孔。
7、十二位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。
8、十二位邏輯電平指示燈：指示燈亮表示高電平‘1’，指示燈滅表示低電平‘0’。
9、BCD碼撥碼盤1組、可產生四組BCD碼數字信號
10、四位數字頻率計：測量范圍0～1MHz，用作測量方波、三角波、正弦波；
11、喇叭及驅動電路。是時鐘報時、報警、音樂用的發聲裝置。
12、電位器組：1K、10K、100K、1M各1只；
13、開放式實驗區（元件庫）：提供10只鎖緊插座（3只14芯、6只16芯），另1只40芯鎖緊插座。提供電阻、電容、二極管、三極管、三端穩壓塊等元件。
14、實驗?zāi)K電路：
|
（1）整流濾波電路 |
（2）串聯穩壓電路 |
|
（3）可調穩壓電路 |
（4）功率放大器 |
|
（5）集成運放電路 |
15、全部信號的輸入輸出插孔均采用鍍金孔，不氧化、不變色，接觸良好。
16、鋁合金實驗箱體，防火板材，堅固耐用，樣式美觀、大方。
外形尺寸:520mm×420mm×100mm
三、數字模擬電路實驗箱實驗項目
（一）模電實驗
|
1、常用電子儀器使用練習、用萬用表測試二極管、三極管參數 |
2、單級放大電路 |
|
3、兩級放大電路 |
4、負反饋放大電路 |
|
5、射極跟隨器 |
6、差動放大電路 |
|
7、集成運放的參數測試 |
8、比例求和運算電路 |
|
9、積分與微分電路 |
10、波形發生電路 |
|
11、有源濾波器 |
12、電壓比較器 |
|
13、集成電路RC正弦波振蕩器 |
14、集成功率放大器 |
|
15、整流濾波與并聯穩壓電路 |
16、串聯穩壓電路 |
|
17、集成穩壓器 |
18、RC正弦波振蕩器 |
|
19、LC振蕩器及選頻放大器 |
20、電流/電壓轉換電路 |
|
21、電壓/頻率轉換電路 |
22、互補對稱功率放大器 |
|
23、波形變換電路 |
24、場效應管實驗 |
|
25、可控硅實驗電路 |
26、用運算放大器組成萬用電表的設計與調試 |
（二）數電實驗
|
1、門電路的邏輯功能及測試實驗 |
2、組合邏輯電路（半加器、全加器及邏輯運算）實驗 |
|
3、觸發器實驗（一）R-S、D、JK |
4、觸發器實驗（二）三態輸出觸發器、鎖存器 |
|
5、時序電路測試與研究 |
6、集成計數器及寄存器實驗 |
|
7、譯碼器和數據選擇器實驗 |
8、波形產生器及單穩態觸發器實驗 |
|
9、555時基電路實驗 |
可選做如下實驗
|
10、晶體管開關特性、限幅器與鉗位器實驗 |
11、TTL門電路參數測試實驗 |
|
12、CMOS門電路測試實驗 |
13、模數A/D轉換電路實驗 |
|
14、數模D/A轉換電路實驗 |
15、時序電路應用實驗 |
|
16、四路優先判決電路實驗 |
17、智力竟賽搶答器實驗 |

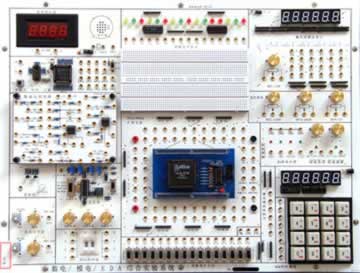

TRY-SAE數電模電EDA綜合實驗系統
數電模電EDA綜合實驗系統簡介：
TRY-SAE數電模電EDA綜合實驗系統能夠完成“電路基礎”、“模擬電子技術”、“數字電子技術”、“ISP在系統編程EDA實驗”、“VHDL設計”、“電子系統綜合設計”等課程的實驗。在實驗方式上采用全新理念，保留了經典的傳統基礎功能模塊驗證性實驗，增加了對中大規模復雜系統的設計、分析和管理實驗，為學生提供了二次開發的良好環境，加強了學生對系統設計概念的培養和實踐，以適應電子系統日趨數字化、復雜化和大規模集成化發展的需要，真正做到學用結合，為創新性人才的培養打下良好基礎。
一、數電模電EDA綜合實驗系統特點:
該實驗箱具有安全、穩定、可讀、可調整、直觀、靈活和新型等特點，操作簡單方便，實驗箱運行可靠。具有很強的二次開發功能。
1、安全性
人員安全的保護：不論實驗箱在正常工作或故障狀態下，不會危及操作人員的人身安全。
對誤操作的保護：不會因?yàn)檎`操作而導致實驗箱損壞。
電源的過流保護：因短路等故障而過流時，可自動切斷實驗箱電源。
2、直觀性
實驗箱功能模塊的主要電氣原理或特征將在面板或電路卡上指示，實驗箱各功能引腳的符號標注在面板上。
3、靈活性
實驗箱采用主板和各模塊分離的設計，可編程器件焊接在獨立模塊上。通過選擇模塊可以選擇不同廠家、不同型號、不同規模的可編程器件，既可適應不同的教學需要，也使系統的功能和規模擴展變得更為方便。
為了方便實驗操作，減少對實驗儀器儀表的依賴，實驗箱主板上各部分功能模塊（包括一些基本功能模塊和實驗小工具）幾乎都是相互獨立的，可以根據需要選擇模塊進行接線。
實驗箱提供擴展集成插座、面包板和部分必須的分立元件等，留有足夠的接線機會，也給實驗箱留有足夠的機動靈活性。
4、新穎性
實驗箱提供了邏輯可編程實驗平臺和模擬可編程實驗平臺，其中邏輯可編程實驗平臺包括CPLD/FPGA模塊，模擬可編程實驗平臺包括ispPAC模塊。不同模塊使用不同的芯片，根據需要可選擇不同功能芯片的模塊插接到實驗主板上。
5、電源多樣性
系統提供了多種電壓，方便用戶使用。
(1)±5V/1A(2)±12V/0.2A(3)0～27V/0.2A連續可調(4)0～-12V/0.2A連續可調
6、系統資料
根據用戶選擇的配置，向用戶提供完整的實驗程序(如有)，文檔，軟件。
二、數電模電EDA綜合實驗系統功能主要特點
（一）數字電路功能單元
1、4×4矩陣鍵盤：矩陣式結構，組合按鍵。
2、16位撥動開關：開關量輸入。
3、十進制8421撥碼盤：提供0～9十進制編碼值。
4、16位開關量輸出：發光二極管紅、黃、綠色三組各5只高亮度發光二極管，含電流驅動。
5、6位LED顯示：7段數碼管靜態顯示方式6位，動態顯示方式1-6位均可，含電流驅動。
6、有源晶振：4MHz標準時鐘，通過模塊跳線器選擇，向可編程器件的CLK提供時鐘。
7、單脈沖發生器：提供加消抖處理,單個±脈沖輸出。
8、邏輯筆：可測量邏輯高低電平、高阻和脈沖狀態。
（二）模擬電路功能單元
1、模擬電路模塊接入?yún)^(qū)：可接入各種模擬電路實驗?zāi)K
2、波形發生器單元
輸出波形：方波、三角波、正弦波
幅值：正弦波：0～14V（14V為峰-峰值，且正負對稱）
三角波：0～24V（24V為峰-峰值，且正負對稱）
方波：0～24V（24V為峰-峰值，且正負對稱）
頻率范圍：分四檔2HZ～100HZ、90HZ～1KHZ、900HZ～10KHZ、9KHZ～90KHZ
3、直流信號源單元：雙路±5V/1mA、±0.5V/mA、兩檔連續可調。
4、3位半數字電壓表：測量范圍：-19.99V～+19.99V
（三）EDA實驗功能單元
1由數字電路功能單元、模擬電路功能單元共同組成。
2、可編程器件模塊。標準配置為Lattice的IspLsi1032.用戶也選擇其它公司的CPLD/FPGA(選配)。
（四）擴展實驗?zāi)K區
1、集成電路擴展插座：可插實驗用IC芯片或ispPAC模塊。
2、面包板單元。
三、數電模電EDA綜合實驗系統實驗內容：
1、數字部分基本實驗：
|
（l）門電路邏輯功能及測試； |
（2）組合邏輯電路(半/全加器)； |
|
（3）R-S、D、JK4、觸發器； |
（4）三態輸出觸發器、鎖存器； |
|
（5）集成計數器及寄存器； |
（6）時序電路測試及研究； |
|
（7）譯碼器和數據選擇器； |
（8）波形發生及單穩態觸發器； |
|
（9）555時基電路 |
可選做如下實驗：
|
（10）CMOS門電路測試； |
（11）門電路的驅動能力測試； |
|
（12）寄存器及其應用實驗； |
（13）順序脈沖和脈沖分配器電路； |
|
（15）多路模擬開關及其應用實驗； |
（16）四路優先判決電路實驗； |
|
（17）TS、OC門的功能測試及其應用實驗； |
（18）邏輯筆實驗與分析實驗； |
|
（19）施密特觸發器及其應用實驗； |
（20）數字定時器實驗； |
|
（21）觸發器應用實驗； |
（22）時序電路應用實驗； |
|
（23）單穩態觸發器及其應用實驗； |
（24）電壓變換器實驗； |
|
（26）模數，數模轉換電路實驗 |
2、模擬部分實驗內容：
（一）分立元件電路實驗
|
1、基本單級放大電路； |
2、兩級放大電路； |
|
3、負反饋放大電路； |
4、射級跟隨器； |
|
5、差動放大電路； |
6、比例求和運算放大電路； |
（二）集成運算放大電路
7、模擬運算電路
①電壓跟隨器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤雙端輸入求和放大電路；
8、積分與微分電路
①積分電路
②微分電路
③微積分電路；
9、波形發生電路
①方波發生器
②占空比可調的矩形波發生器
③三角波發生電路
④鋸齒波發生電路；
10、有源濾波器
①通濾波器
②高通濾波器
③帶阻濾波器；
11、電壓比較器
①零比較器
②反相滯回比較器
③同相滯回比較器
（三）其它實驗
|
12、集成電路RC正弦波振蕩； |
13、集成功率放大器； |
|
14、整流濾波與并聯穩壓電路； |
15、串聯穩壓電路； |
|
16、集成穩壓電路； |
17、RC正弦波振蕩器； |
|
18、LC振蕩器及選頻放大器； |
19、電流/電壓轉換電路； |
|
20、電壓/頻率轉換電路； |
21、互補對稱功率放大器； |
|
22、波形變換電路 |
3、電路分析基本實驗：
|
1、常用電子元件的特性認識（2、3端元件）； |
2、伏安特性的測試； |
|
3、受控源特性的研究； |
4、R、C電路特性； |
|
5、1、2階電路的瞬態（時域）響應； |
6、雙口網絡的研究。 |
4、EDA實驗內容
1、單元電路設計實驗：
|
（1）常用門電路設計； |
（2）編碼器/譯碼器設計； |
|
（3）觸發器及時序電路設計； |
（4）同步/異步計數器設計； |
|
（5）鍵盤掃描實驗； |
（6）加法器實驗 |
2、綜合設計實驗：
（1）SSI組合電路的設計與冒險競爭觀察；
（2）MSI組合電路的設計；
（3）可讀寫寄存器的設計。
3研究創新實驗：
|
（1）數字頻率計； |
（2）數字電子鐘設計； |
|
（3）十字路口交通燈自動控制器的設計； |
（4）出租車計費器的設計； |
|
（5）數字濾波器設計； |
（6）DAC、ADC模型設計； |
|
（7）數字模擬綜合系統設計 |
四、數電模電EDA綜合實驗系統配置
|
1、數電模電EDA實驗箱一臺（含電源） |
2、交流電源線一根 |
|
3、在系統邏輯可編程模塊一塊（或多塊選配） |
4、在系統模擬可編程模塊（多塊選配） |
|
5、并行下載電纜一根 |
6、模擬電路實驗板一塊（多塊選配） |
|
7、實驗指導書一套 |
8、實驗導線若干根 |
智能樓宇實驗實訓設備、教學電梯
- ? RY－L5樓宇供配電監控系統實驗實訓裝置
- ? RY-L4樓宇照明監控系統實驗實訓裝置
- ? RY-L3樓宇暖通監控系統實驗實訓裝置
- ? RY-L2樓宇給排水監控系統實驗實訓裝置
- ? RY-L1樓宇空調監控系統實驗實訓裝置
- ? RYL樓宇自動監控實驗實訓裝置系列
- ? RY-A4閉路電視監控及周邊防范系統實驗實訓裝置
- ? RY-A3網絡型防盜報警實驗實訓裝置
- ? RY-A2安保監控系統實驗實訓裝置
- ? RY-A1防盜報警系統實驗實訓裝置
- ? RY-T3自動電話交換機系統實訓裝置
- ? RY-T2有線電視系統實驗實訓裝置
- ? RY-B3建筑群設備間光纖傳輸系統實驗實訓裝置
- ? RY-B2弱電井垂直工作區系統實驗實訓裝置
- ? RY-B1室內水平工作區系統實驗實訓裝置
- ? RY-X3自動噴水滅火系統實驗實訓裝置
- ? RY-X2消防廣播電話系統實驗實訓裝置
- ? RY-X1自動消防報警聯動系統實驗實訓裝置
- ? RYX消防滅火實驗實訓裝置系列
- ? TRY-1900A客貨兩用透明仿真教學電梯
- ? TRYDT-2000四層透明仿真雙聯教學電梯
- ? TRYPS-P2給排水設備安裝與控制裝置,給排水實訓系統
- ? TRYLYGZ-5樓宇供配電及照明系統綜合實訓裝置
- ? TRYZLN-06 熱水供暖系統管道安裝實訓系統
- ? TYR-LY03建筑電氣與智能化樓宇模擬實訓室
- ? TRY-907B 樓宇智能化工程實訓系統設備
- ? TYR-LY05樓宇智能安防布線實訓系統
- ? TRYLN-05型 空氣調節系統模擬實驗裝置
- ? RYLY-Y8型 遠程抄表系統實訓裝置
- ? TRY-FT215 教學扶梯實訓設備
- ? RY-XF3B消火栓及自動噴淋滅火系統實訓裝置
- ? TRYDT-2016F 電梯安裝維修保養實訓考核設備
- ? TRYDT-2016E 電梯電氣安裝調試實訓考核設備
- ? TRYDT-2016D 自動扶梯安裝維修保養教學考核設備
- ? TRYDT-2016C 電梯曳引安裝實訓考核系統
- ? TRYDT-2016B 電梯門機構安裝調試教學考核設備
- ? TRYDT-2016A 電梯井道設施安裝調試教學考核設備
- ? TRY-X09 單元住宅樓分戶采暖系統熱計量實訓設備
- ? TRYX-98 住宅樓一戶一表及辦公樓給排水系統實訓設備
- ? TRY-DTZ實訓組合電梯模型,仿真電梯模型
- ? 透明仿真教學電梯,客梯教學模型
- ? TRYDT-1900型客貨兩用透明仿真教學電梯
- ? TRYDT-3100六層透明仿真雙聯教學電梯模型
- ? TRYDT-2100型四層實物電梯實訓考核設備
- ? RY－Z1終端式智能家居系統實驗實訓裝置
- ? RY－Y7智能一卡通系統實驗實訓裝置
- ? RY－Y5在線及離線巡更系統實驗實訓裝置
- ? RY-Y4型 IC卡及遠程抄表系統實驗實訓裝置
- ? RY－Y3停車場計費管理系統實驗實訓裝置
- ? RY-Y2樓宇對講及門禁系統實驗實訓裝置
- ? RY－Y1門禁管理及考勤系統實驗實訓裝置
- ? RY－L7 樓宇冷凍監控系統實驗實訓裝置
- ? RY-L6樓宇電梯監控系統實驗實訓裝置
