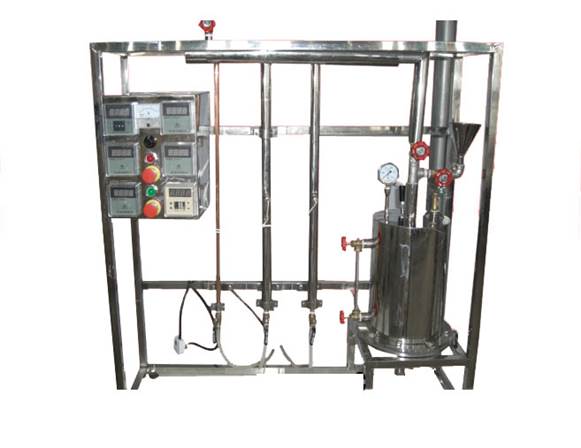

裸管和絕熱管傳熱實驗裝置

TRY-CRLJ型 裸管和絕熱管傳熱實驗裝置

一、裸管和絕熱管傳熱實驗裝置 功能：

裸管和絕熱管傳熱實驗裝置,化工工程實訓裝置可完成.測定保溫測試管中保溫材料的導熱系數,測定裸管測試管中管壁對空氣的自然對流傳熱系數,測定套管換熱器中氣液對流...1、觀察和比較裸管、固體材料保溫管和夾層保溫管的散熱速度，以及影響散熱速率的主要因素；
2、測定裸管向周轉空間總的放熱系數，固體保溫材料的導熱系數，以及空氣夾層保溫管的有效導熱系數。

二、裸管和絕熱管傳熱實驗裝置 主要配置：
裸管、固體材料保溫管、空氣夾層保溫管、蒸發器、壓力儀表、溫控儀表、實驗臺架及控制屏等。
三、裸管和絕熱管傳熱實驗裝置 技術參數：
1、實驗管：包括裸管、固體材料保溫管和空氣夾層保溫管，內管ф10X1mm，外管ф30X1.2mm，換熱段長度：1.2m，精制不銹鋼材質。
2、蒸發器：電熱管：功率2KW、電壓220V，不銹鋼材質。
3、壓力儀表：測量范圍：0-2.5MPa，精度0.5級；溫度儀表：測量范圍:-50 - 150℃，精度0.5級。
4、實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
5、外形尺寸：1500×500×1400mm。
