網孔型電工考核裝置,維修電工實訓裝置

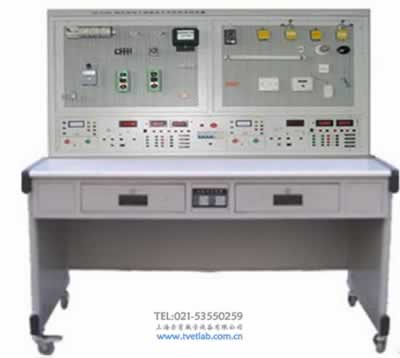

TRY-08D 雙組型網孔型電工實訓考核裝置

一、 網孔型電工考核裝置,維修電工實訓裝置,維修電工教學臺功能簡介：

網孔型電工考核裝置,維修電工實訓裝置,維修電工教學臺綜合了大中專院校、職業院校、技工學校的《電工技能訓練》《電工實訓》《電氣控制技術》《電力拖動控制線路與技能訓練》等相關科目的實驗及實訓教學內容而研發。 雙組型網孔型電工實訓考核裝置采用網孔板結構，外形美觀，結構合理，牢固、耐用，實訓方式靈活，訓練與鑒定接近工業現場，添加元器件即可增加實訓項目，可擴展性強，設置科學安全保護措施，確保裝置和使用者人身安全，特別適合各大中專、職業學院、技工學校和各類培訓機構訓練學生電工基本技能、專業技能和綜合技能，也可進行電工等級考核和技能鑒定，可達到勞動和社會保險職業技能鑒定中級以上水平。 雙組型網孔型電工實訓考核裝置是各類學校實驗實訓室現代化的重要標志產品。

二、 網孔型電工考核裝置,維修電工實訓裝置,維修電工教學臺特點：

1、電氣控制元器件都裝在網孔板上，安裝和撤除操作起來方便、靈活、更換快捷、易擴展功能或開展新實訓項目。

2、實訓臺只需三相四線交流電源即可投入使用，占地面積小。

3、每組設有電壓型電流型漏電保護器，并有自動全程監控實訓裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動工作電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。

4、實訓臺為雙組型，臺面寬敞，兩個學生可同時進行實訓，電源及保護獨立，互不干擾。

三、 網孔型電工考核裝置,維修電工實訓裝置,維修電工教學臺技術性能：

1、工作電源：三相四線（或三相五線）～380V±5% 50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、重量：200Kg

四、網孔型電工考核裝置,維修電工實訓裝置,維修電工教學臺實訓項目清單（也可以根據要求適配）

1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．聲控開關控制白熾電路訓練

4．二地控制一盞燈電路訓練

5．三地控制一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控制

13．三相異步電動機接觸器點動控制線路

14．三相異步電動機接觸器自鎖控制線路

15．三相異步電動機Y/△自動控制線路

16．用倒順開關控制三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控制線路

18．按鈕聯鎖的三相異步電動機正反轉按鈕線路

19．雙重聯鎖的三相異步電動機正反轉按鈕線路

20．三相異步電動機多地控制

21．工作臺自動往返控制線路

22．三相異步電動機串電阻降壓啟動控制線路

23．三相異步電動機能耗制動控制線路

五、 網孔型電工考核裝置,維修電工實訓裝置,維修電工教學臺實訓項目所需元器件清單（每組配備清單）

TRY-760B 中級電工電拖實訓考核柜

一、網孔型電工考核裝置,維修電工實訓裝置,維修電工教學臺特點：

TRY-760B 中級電工電拖實訓考核柜是根據初、中級電工培訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實際操作能力、考核鑒定于一體的多功能柜式實訓裝置。中級電工電拖實訓考核柜以標準的電氣控制柜為主柜，利用柜體的雙面空間，布置電器及配套實訓教學器材，能完成初、中級電工考核鑒定中的電力拖動控制與照明電路的實操項目，中級電工電拖實訓考核柜堅持理論聯系實際的原則，突出技能實訓，注重針對性、實用性、科學性，經全國多家職業技能訓練中心、職校、技校使用證明，該柜體設計合理、實操方便，占地面積少。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實訓，有效降低材料消耗，延長使用壽命。實訓裝置適用于各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校初、中級電工電拖專業實訓教學考核。

二、網孔型電工考核裝置,維修電工實訓裝置,維修電工教學臺結構及電器配置：

中級電工電拖實訓考核柜按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。

三、網孔型電工考核裝置,維修電工實訓裝置,維修電工教學臺主要技術參數：

1、輸入電源：電壓AC380V±5%，電流5A。

2、外形尺寸：700cm×500cm×1700cm

3、設備重量：230Kg

四、網孔型電工考核裝置,維修電工實訓裝置,維修電工教學臺實訓操作項目：

1.觸摸開關控制白熾燈電路；

2.白熾燈控制電路；

3.人體感應開關控制樓梯白熾燈電路；

4.聲控開關控制樓梯白熾燈電路；

5.日光燈控制電路；

6.單相電度表直接安裝電路；

7.單相電度表間接安裝電路；

8.單相電動機控制電路；

9.并勵直流電動機調磁調速電路；

10.并勵直流電動機電樞回路串電阻調速電路；

11.并勵直流電動機電樞回路串電阻二級起動

控制電路；

12.并勵直流電動機電樞反接法正反轉控制電路；

13.電流互感器與電流表配用接線電路；

14.電壓表、電流表安裝電路；

15.三相四線有功電度表直接安裝電路；

16.三相四線有功電度表間接安裝電路；

17.三相四線無功電度表直接安裝電路；

18.三相四線無功電度表間接安裝電路；

19.一臺電流互感器用于單相回路的接線電路；

20.兩臺電流互感器接成不完全星形接線電路；

21.三臺電流互感器接成星形接線電路；

22.兩臺電流互感器差接接線電路；

23.三臺電流互感器接成三角形接線電路；

24.萬能轉換開關和電壓表測量三相電壓接線

電路；

25.異步電動機點動控制電路；

26.異步電動機自鎖控制電路；

27.具有過載保護自鎖控制電路；

28.異步電動機單向點動、起動控制電路；

29.異步電動機兩地控制電路；

30.異步電動機聯鎖正反轉控制電路；

31.正反轉點動、起動控制電路；

32.雙重聯鎖正反轉控制電路；

33.自動往返控制電路；

34.位置開關作自動停止正反轉起動控制電路；

35.帶有點動的自動往返控制電路；

36.異步電動機星、三角控制電路；

37.接觸器控制星、三角控制電路；

38.串電阻降壓起動控制電路；

39.異步電動機反接制動控制電路；

40.異步電動機能耗制動控制電路；

41.雙速電動機的切換運行控制電路；

42.手動順序起動控制電路；

43.自動順序起動控制電路；

44.C620-1型車床控制電路；

45.電動葫蘆 電氣控制電路；

46.Y3150型滾齒機控制電路；

注：中級電工電拖實訓考核柜配備2臺三相異步電動機(180W)，一臺雙速三相異步電動機(180W)，一臺直流電動機(180W)。

網孔型電工考核裝置,維修電工實訓裝置,維修電工教學臺相關產品：
 TRYTS-01小容量晶閘管直流調速系統實訓考核裝置

? TRYDJ-01A電機檢修技能實訓考核裝置

? TRY-760A初級電工電拖實訓考核柜

? TRY-08A網孔型初級維修電工實訓考核裝置
