直流鍋爐工作原理實驗臺,自循環流譜流線演示儀

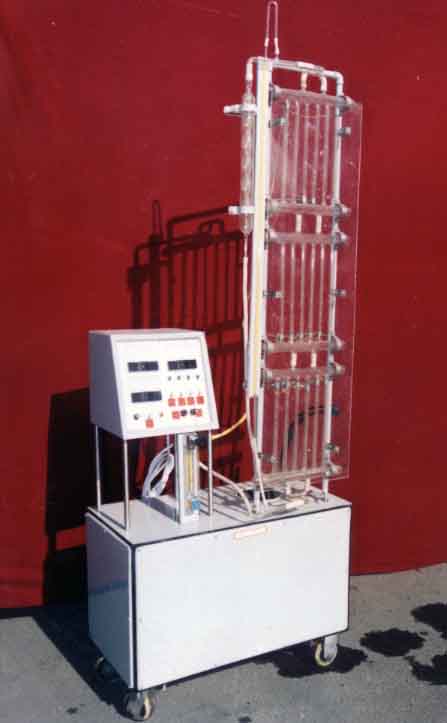

直流鍋爐工作原理實驗臺

直流鍋爐工作原理實驗臺主要配置：

水泵、不銹鋼水箱，轉子流量計，加熱控制箱，玻璃加熱管組，玻璃蒸發管組，玻璃過熱管組，U型壓差計，螺旋套管冷卻器，可傾斜調節支架，加熱由固體調壓模塊無級調節，電流、電壓顯示表，固定支架可隨時移動等。

直流鍋爐工作原理實驗臺技術參數：

規格：800mm×450mm×1700mm

功率：380V3.5W

采用三組垂直排管運行特性進行模擬，可作垂直上升或傾斜上升的原理演示。觀察直流鍋爐的工作情況，加深對直流鍋爐的感性認識。測試直流鍋爐的水動力特性，了解直流鍋爐的水動力不穩定性。

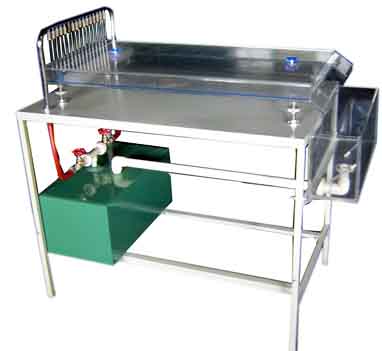

自循環流譜流線演示儀

自循環流譜流線演示儀主要配置：

PVC板循環水箱，低噪音防腐水泵，有機玻璃電場水槽，節能燈，直流穩壓可調節電源，流線發生器，控制閥門，圓柱形、機翼形、突擴突縮試件各一個，可移動噴塑臺架等。

自循環流譜流線演示儀技術參數：

規格：900mm×400mm×1000mm

功率：220V　250W

實驗時電化學產生的紅黃相間的工作液體在顯示盤處顯示其流過機翼、圓柱、孔板、閘板、孔道、文丘里管、突擴突縮產生的各種流線，顯示多種幾何邊界的平面勢流流線簇，以分析其流速場的流速變化；演示流行線，跡線，脈線的性質，特征及其恒定與非恒定流下的不同形態，分析管流，明渠流，繞流等不同邊界流有勢流動的流速與壓強的定性關系。
