TRYXNY-636太陽能電源教學實訓系統

一、太陽能電源教學實訓系統工作原理

1.太陽能電池組件

太陽能電池組件由多個單晶或多晶、非晶電池單元串、并聯并經封裝后制成。其中的單晶電池單元的功能是將太陽的光線吸收發生伏打效應產生一定的電壓、電流，并按照需求串、并聯而將太陽能轉換成電能輸出，經電纜送至控制器。

2.控制器

控制器的作用是對蓄電池的充、放電條件加以規定和控制，并按照負載對電源的需求控制太陽能電池和蓄電池對負載的電能輸出?？刂破魇菍?duì)自動充電、用電的監控裝置，當蓄電池充滿電時，它會自動切斷充電回路，使蓄電池不至過充；如果蓄電池電能減少，它會自動恢復充電。（新能源教具）當蓄電池放電超過規定值時，即過放電時，它會自動切斷放電回路，不至使蓄電池放電過深；電能增加后，它會自動恢復供電。

3.蓄電池

蓄電池的作用是將太陽能電池組件產生的電能儲存起來。當光照不足或晚上，或者負載需求大于太陽能電池組件所產生的電能時，將存儲的電能釋放出來以滿足負載的能量需求。

4.正弦波逆變器

正弦波逆變器的作用是將太陽能電池組件產生的直流電或者蓄電池釋放的12V直流電轉化為負載需要的36V正弦交流電。

二、太陽能電源教學實訓系統技術指標

1.太陽能電池組件功率：20W

2.蓄電池容量：12V/7Ah

3.控制器：

額定輸出電壓、電流：12V/2A

蓄電池過充保護：16.2V,恢復14.4V

蓄電池過放保護：10.8V,恢復12.4V

三種輸出模式：普通開/關模式、光控開/光控關模式、光控開/時控關模式

4.正弦波逆變器：

輸出波形與頻率：正弦波/50HZ±1HZ

額定輸入電壓、電流：10.8V～13.2V/2A

額定輸出電壓、電流：36V±10%/0.42A

額定輸出功率：15VA

輸出功率因數：≥95%（線性負載）

逆變效率：≥75%

5.輸入市電：AC220V/50HZ

6.箱體尺寸：660×490×240mm

7.工作環境：0°C～40°C、≤85%RH

三：太陽能電源教學實訓系統實驗內容

實驗一：太陽能電池發電原理實驗

實驗1-1：太陽能光伏板能量轉換實驗

實驗1-2.環境對光伏轉換影響實驗

實驗二：太陽能電池光伏系統直接負載實驗

實驗三：光伏控制型太陽能系統發電實驗

實驗3-1：光伏型控制器工作原理實驗

實驗3-2：光伏型控制器充放電保護實驗

實驗四：戶用型太陽能發電和利用實驗

實驗4-1：戶用型控制器工作原理

實驗4-2：戶用型控制器充放電保護實驗

實驗五：太陽能系統電器負載實驗；

實驗六：綜合實驗

實驗七戶用型控制器電腦軟體實驗

實驗八光伏型控制器電腦軟體實驗

實驗九直接負載電腦軟體實驗

實驗十Zigbee遠端無線監測

外型尺寸手提箱式：50cm*40cm*10cm

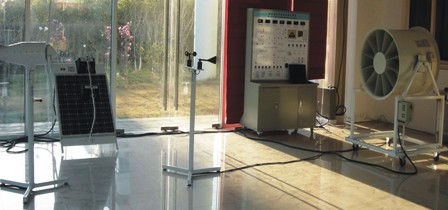

500W風光互補并網發電系統教學實訓臺

1、500W風光互補并網發電系統教學實訓臺應用范圍：

主要提供于職高、大學、研究生、企業技工以風力發電和太陽能并網發電為主課題的研究和培訓。

2、500W風光互補并網發電系統教學實訓臺實訓項目

2、1、永磁同步風力發電機系統運行過程風能量變換演示和實驗

實驗1、風速即轉速與與出功率關系實驗

實驗2、發電機轉速與輸出電壓關系實驗

實驗3、發電機轉速與輸出電流關系實驗

實驗4、發電機轉速與輸出電壓頻率關系實驗

實驗5、風速即轉速與與出功率關系實驗

實驗6、發電機轉速與輸出電壓關系實驗

實驗7、發電機轉速與輸出電流關系實驗

實驗8、發電機轉速與輸出電壓頻率關系實驗

2、2、太陽能電池控制運行過程光能量變換演示和實驗

實驗1、光伏摸塊單元組成原理。

實驗2、太陽能光電池能量轉換組合原理。

實驗3、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。

實驗4、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。

實驗5、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。

實驗6、在光伏電池不同功率輸出變換下對逆變電源上網影響實驗。

3、500W風光互補并網發電系統教學實訓臺運行技術條件（單相輸出）

3、1、發電單元

風能

◆風洞調速范圍：0～13m/s，功率3KW

◆風力發電機額定輸出充電電壓：12VDC，功率：400W

◆風機類型；永磁同步發電機，上風式

光能

◆光伏模塊功率：100Wp

◆光伏模塊輸出工作電壓：17.5VVDC

◆光伏模塊工作電流：2.85A

◆模擬光源模塊：2000W太陽燈

3、2、充電單元

◆工作電壓：12VDC

◆充電功率：500W

◆充電方式：PWM脈寬調制

◆充電最大電流40A

◆過放保護電壓11V

◆過放恢復電壓12V

◆輸出保護電壓16V

◆卸載開始電壓（出廠值）15.5V

◆卸載開始電流（出廠值）15A

◆保護功能：蓄電池過充電、蓄電池過放電、蓄電反接、負載過載、防雷、風機限流、風機自動剎車和手動剎車。

3、3、電力蓄能單元（機內）

◆蓄電池類型：免維護膠體蓄電池

◆蓄電池組容量:12V/65Ah

◆蓄電池?cái)?shù)量：1個

3、4、逆變模塊(機內）
A離網逆變模塊

◆直流輸入電壓：10.5V～24VDC

◆額定輸出功率：200W

◆輸出電壓：170V～260VAC
◆頻率范圍：45Hz～53Hz

B并網電源模塊

◆直流輸入電壓：12VDC

◆額定輸出功率：300W

◆輸出電壓：220VAC

◆工作環境：溫度-20℃～50℃
◆保護功能：極性反接、短路、漏電、過熱、過載保護

3、5、控制單元

◆400W/12V風光互補智能控制器（Zigbee無線傳輸、RS232串口輸出）（室內）

◆風速傳感器：0-60m/s（室內）

◆溫度傳感器：-10℃～100℃（室外）

◆轉速傳感器：0～5000風力發電機轉速檢測顯示（室內）

3、6、負載單元

◆交流線性電阻負載：3～15～120W

◆直流模擬負載：12V/28WLED路燈板

3、7、顯示單元

3、7、1、數字顯示

◆直流電壓表：光電池充電電壓

◆直流電流表：光電池充電電流

◆直流功率表：光電池充電功率

◆交流電壓表：逆變器輸出電壓

◆交流電流表：逆變器輸出電流

◆交流功率表：交流負載使用功率

◆轉速表：風機當前模擬轉速

3、7、2、LED指示

◆太陽能控制器：充電、過壓、欠壓、過放、運行；

◆蓄電池電壓（高-中-低）；

◆并網逆變器并綠/離紅

3、7、3、數碼管顯示

◆通用開＋通用關；光控開＋光控關；光控開＋時控關；

3、8、開關單元

◆交流總開關；交流負載開關；電源并網開關；直流負載開關；DC/AC模塊開關；控制器電源開關；控制器設置開關；電源轉換開關；負載類型轉換開關；3.3V/5V/9V/12V電壓轉換開關；太陽能/負載電壓/電流/功率顯示切換開關。

4、監控軟件

◆PC監控模塊：監控主機、監控軟件。

◆顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。
