初級電工電拖實訓考核柜,氣動PLC控制實驗系統

TRY-760A 初級電工電拖實訓考核柜

一、初級電工電拖實訓考核柜功能簡介：

TRY-760A初級電工電拖實訓考核柜是根據初級電工培訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實際操作能力、考核鑒定于一體的多功能柜式設備。初級電工電拖實訓考核柜以標準的電氣控制柜為主柜，利用柜體的雙面空間，布置電器及配套實訓器材，能完成初級電工考核鑒定中的電力拖動控制與照明電路的實操項目，該柜體設計合理，實訓方便，占地面積少。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實訓，有效降低材料消耗，延長使用壽命。實訓考核裝置適用于各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校 初級電工電拖專業實訓教學考核。

二、初級電工電拖實訓考核柜結構及電器配置：

初級電工電拖實訓考核柜按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。

三、初級電工電拖實訓考核柜主要技術參數：

1、輸入電源：電壓AC380V，電流5A。

2、外形尺寸：700×500×1700cm

四、初級電工電拖實訓考核柜實訓操作項目：

1、單相起動停止控制電路；

2、異步電動機點動控制電路；

3、異步電動機兩地控制電路；

4、異步電動機聯鎖正反轉控制電路；

5、雙重聯鎖正反轉控制電路；

6、自動順序起動控制；

7、手動順序起動控制；

8、異步電動機星、三角控制電路；

9、異步電動機能耗控制電；

10、異步電動機反接制動控制電路；

11、自動往返控制電路；

12、正反轉點動、起動控制電路；

13、帶有點動的自動往返控制電路；

14、異步電動機自鎖控制電路；

15、異步電動機單向點動、起動控制電路；

16、電阻降壓起動控制電路；

17、C620-1型車床控制電路；

18、電動葫蘆電氣控制電路；

19、白熾燈控制電路；

20、日光燈控制電路；

21、觸摸開關控制白熾燈電路；

22、聲控開關控制樓梯白熾燈電路；

23、人體感應開關控制樓梯白熾燈電路；

24、單相電度表直接安裝電路；

25、單相電度表間接安裝電路；

26、三相電度表直接安裝電路；

27、三相電度表間接安裝電路；

28、電壓表、電流表安裝電路；

29、一臺電流互感器用于單相回路的接線電路；

30、三臺電流互感器接成星形接線電路；

31、三臺電流互感器接成三角形接線電路；

32、Y3150型滾齒機控制電路；

33、單相電動機控制電路；

34、電流互感器與電流表配用接線電路；

35、兩臺電流互感器差接接線電路；

36、萬能轉換開關和電壓表測量三相電壓接線電路

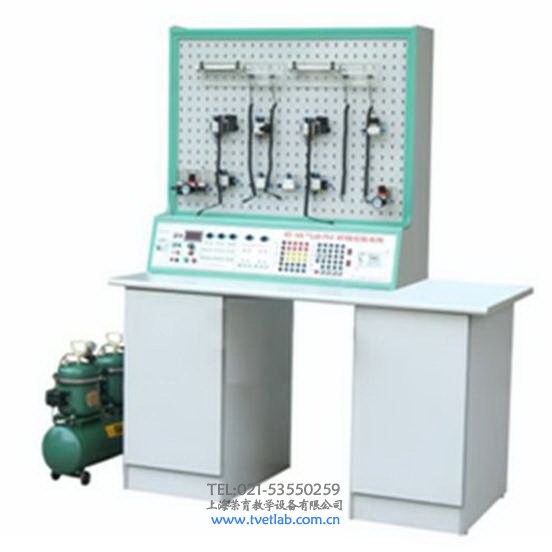

TRYQK-05氣動PLC控制實驗系統

一、氣動PLC控制實驗系統簡介：

TRYQK-05氣動PLC控制實驗系統是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，使氣動原理與自動控制理論能得到有效的運用。該系裝置除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，及其基本應用實驗等，是機電一體化專業不可多得的實驗設備。

該系統適應于大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》等相關課程的教學實驗，同時也可作為機、電和氣動一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控制原理及設計方法等。

二、氣動PLC控制實驗系統主要參數：

電源：輸入AC220V，輸出DC24V/2A空氣壓縮機(基本配置小型機)功率：360W

電源：AC220V公稱1容積：10L額定輸出氣壓：0.7MPa

實驗臺外形尺寸：1500mm×700mm×760mm

實驗支架尺寸：1100mm×400mm×920mm

三、氣動PLC控制實驗系統特點：

1、本產品插腳和底座是國家，做任何實驗每個配備件不會松動與脫落。實驗臺裝件底板采用2MM厚度鋁板，用數控沖床成型。

2、氣動控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件等組件組成。

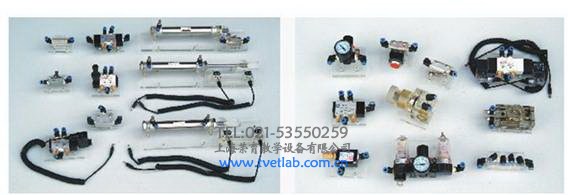

3、配備氣動元件，且均配有過渡底板，可方便、隨意地將元件安放在實驗面板上。回路搭接采用快換接頭，拆接方便快捷。

4、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全

可靠，設有手動、自動、順序等控制功能。

5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，

四、氣動基本實驗回路舉例：

五、氣動PLC控制實驗系統配置清單
