TRYDZ-01A雙組型模擬電子電路實驗裝置
一、雙組型模擬電子電路實驗裝置配置：
TRYDZ-01A雙組型模擬電子電路實驗裝置主要由實驗控制屏和實驗桌兩部分組成，實驗控制屏主要由兩套模電功能板組成,可以同時開設兩組模電實驗。主要功能組成如下:，
直流穩壓電源：±5V/1A兩路，0.0～18V/0.75A連續可調兩路（通過適當?shù)倪B接，可得到0～±18V及0～36V連續可調電源），±5V電源還設有短路報警、指示功能，每路電源均有短路軟截止自動恢復保護功能。
直流信號源：-5V～±5V連續可調電路。
交流電源：0V、6V、10V、14V抽頭電源一路，中心抽頭17V電源兩路，每路電源均有短路保護自動恢復功能。控制屏左右兩側設有220V單相三芯插座若干個。
函數信號發生器:本信號發生器是由單片集成函數信號發生器及外圍電路,數字電壓指示及功率放大電路等組合而成。其輸出頻率范圍為2Hz～2MHz，輸出幅度峰峰值換選擇，輸出頻率分七個頻段選擇，還設有三位LED數碼管顯示其輸出幅度（峰一峰值）。輸出衰減分0dB、20dB、40dB、60dB四檔，由兩個“衰減”按鍵選擇。
六位數顯頻率計：本頻率計的測量范圍為1Hz至10MHz，有六位共陰極LED數碼管顯示，閘門時基1S，靈敏度35mV(1-500kHz)//100mV(500kHz-10MHz)；測頻精度為萬分之二（10MHz）。將頻率計開關（內測/外測）置于“內測”，即可測量“函數信號發生器”本身的信號輸出頻率。將開關置于“外測”，則頻率計顯示由“輸入”插口輸入的被測信號的頻率。
直流數字電壓表：分200mV、2V、20V、200V四檔，直鍵開關切換，三位半數顯，輸入阻抗10MΩ，精度0.5級。
直流數字毫安表：分2mA、20mA、200mA三檔，直鍵開關切換，三位半數顯，精度0.5級。
設有1mA/100Ω鏡面指針式精密直流毫安表、繼電器、楊聲器、峰鳴器、振蕩線圈、可控硅、12V信號燈、功率電阻、橋堆、三極管、集成穩壓塊、電容、三極管、按鈕及電位器等。
模電實驗功能板設有可裝、卸固定線路實驗小板的插座四只，配有共射極單管放大器/負反饋放大器實驗板、射極跟隨器實驗板、RC正弦波振蕩器實驗板、差動放大器實驗板及OTL功率放大器實驗板共五塊，可采用固定線路及分立元件靈活組合進行實驗。另外，還可選購模擬EDA下載板。
實驗連接點、測試點采用高可靠自鎖緊防轉疊插座及測試彎針，設有高可靠圓腳集成塊插座（40P1只、14P1只、8P2只）及鍍銀長紫銅管等，供插各種集成塊、三極管、電容及電阻等器件，接觸性能良好，實驗可靠。
實驗功能板采用2mm厚的敷銅板制成，正面印有元器件圖形符號、字符及連線，反面是相應連線并焊好相應器件。
本實驗臺設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
二、雙組型模擬電子電路實驗裝置技術性能
1、輸入電源：單相三線220V±10%50Hz
2、工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m
3、裝置容量：＜200VA
4、外形尺寸：155×80×123cm3
三、雙組型模擬電子電路實驗裝置基本實驗內容
本實驗臺提供模電實驗指導書，具有相當?shù)纳疃群蛷V度，各級各類學?？筛鶕?jù)自己教學的需要進行選擇，還可以結合自己的需要進行改寫、擴充及開發其它新的實驗項目。
1.常用電子教學儀器的使用
2.晶體管共射極單管放大器
3.場效應管放大器
4.負反饋放大器
5.射極跟隨器
6.差動放大器
7.集成運算放大器指標測試
8.集成運算放大器的基本應用Ⅰ—模擬運算電路
9.集成運算放大器的基本應用Ⅱ—信號處理(有源濾波器)
10.集成運算放大器的基本應用Ⅲ—信號處理(電壓比較器)
11.集成運算放大器的基本應用Ⅳ—信號處理(波形發生器)
12.RC正弦波振蕩器
13.LC正弦波振蕩器
14.函數信號發生器的組裝與調試
15.壓控振蕩器
16.低頻功率放大器Ⅰ—OTL功率放大器
17.期工程低頻功率放大器Ⅱ—集成功率放大器
18.直流穩壓電源Ⅰ—串聯型晶體管穩壓電源
19.直流穩壓電源Ⅱ—集成穩壓器
20.晶閘管可控整流電路
21.應用實驗—溫度監測及控制電路
22.綜合實驗—萬用電表的設計與調試

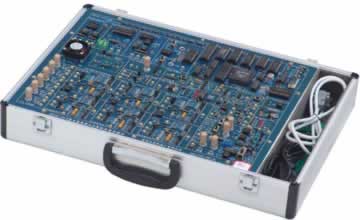

23)在系統可編程模擬器件設計實驗（配Lattice模擬可編程器件ispPAC20下載板）TRY-ATC自控原理與計算機控制實驗儀
一、自控原理與計算機控制實驗儀介紹：
TRY-ATC自控原理與計算機控制實驗儀系統提供集成操作軟件，通過PC示波器功能可實時、清晰的觀察控制系統的各項靜、動態特性，方便了對模擬控制系統特性的研究。微型溫度控制單元可以代替烤箱進行溫度控制實驗，加上系統配置的直流電機、步進電機等控制對象，可開設控制系統課程的實驗。該系統還可擴展支持如線性系統、最優控制、系統辨識及計算機控制等現代控制理論的模擬實驗研究。
二、自控原理與計算機控制實驗儀描述：
TRY-ATC自控原理與計算機控制實驗儀是自動化、自動控制、電子技術、電氣技術、精密教學儀器等專業教學中的基礎課程。TRY-ATC型自動控制原理學習機具有很強的開放性能、擴展性能；運算模擬單元的運放八個，每個運算模擬單元內都有實驗所需的電阻、電容等元件，可以通過短路塊和導線靈活方便的對實驗單元電路的組合，可構造出各種型式和階次的模擬環節和控制系統；從運算模擬單元獨立出來的可變電阻器組單元檔位連續，調節精度高，接線靈活多變，充分滿足于自控原理實驗教學的要求。
三、自控原理與計算機控制實驗儀系統構成
系統由各單元電路、8088CPU控制單元和PC機進行通訊的串口構成，USB采集數據。
信號源發生單元電路：正弦波、方波、斜波及拋物波
信號周期在2毫秒至30秒之間可調
|
采樣保恃器及單穩單元電路：由LF398及HEF4538等器件構成 |
運算模擬單元電路： |
|
非線性用單元電路： |
狀態指示燈單元： |
|
數/模轉換單元電路： |
AD0832模/數轉換單元電路： |
|
AD0809單節拍脈沖發生單元： |
電位器單元： |
|
－5V電源發生單元： |
驅動單元： |
|
電機單元：直流電機、步進電機 |
信號測量單元：采用PC軟件實現雙蹤示波器、頻率特性分析等功能。 |
|
特殊運算環節單元： |
可變電阻器組單元： |
|
微型溫度控制單元： |
電源:
1.輸入電壓：220V±10%
2.輸出電壓/電流：+5V/2A，+l2V/0.2A，－l2V/0.2A
四、自控原理與計算機控制實驗儀實驗項目
（1）計算機控制技術實驗項目
|
1.A/D，D/A轉換 |
2.采樣保持器 |
|
3.數字濾波 |
4.積分分離式PID控制 |
|
5.最小拍有紋波系統實驗 |
6.最小拍無紋波系統實驗 |
|
7.大林算法控制 |
8.非線性控制 |
|
9.解耦控制 |
10.綜合控制實驗 |
（2）自動控制原理實驗項目
|
1.典型環節的模擬研究 |
2.典型系統瞬態響應和穩定性 |
|
3.系統校正 |
4.控制系統的頻率特性 |
|
5.典型非線性環節 |
6.非線性系統（一） |
|
7.非線性系統（二） |
8.采樣系統分析 |
|
9.采樣控制系統的校正 |
l0.狀態反饋（極點配置） |
（3）控制系統實驗項目
1.直流電機閉環調速實驗
2.溫度閉環控制實驗
3.步進電機調速實驗
以上所有實驗的具體內容由TRY-ATC的實驗指導書提供。
