TRY-CPTH超強型計算機組成原理與系統結構實驗儀
一、超強型計算機組成原理與系統結構實驗儀簡介
TRY-CPTH超強型計算機組成原理與系統結構實驗儀是我公司研發的八位計算機組成原理與系統結構的實驗系統。系統采用了多片在線可編程芯片,大大提高了實驗系統可靠性和二次開發的靈活性,軟件提供了詳盡的信息窗口、運行圖表和多類幫助信息,軟硬件配置完備,是實驗、開發的理想實驗平臺。
二、超強型計算機組成原理與系統結構實驗儀特點
(1)先進的硬件設計,充分展示計算機結構模型,每個模塊均有數碼管實時監視,模塊間線條明快,數據/指令流向一目了然。
(2)完善的硬件配置,實驗電路以分立器件為主,同時配備CPLD,支持部分模塊的重構。
(3)開放的軟硬件設計,支持用戶新建指令/微指令的系統設計。
(4)控制器的有機結合,只需撥動選擇開關,就可實現微程序或組合邏輯控制的切換。
(5)提供多種工作方式,支持手動、脫機、聯機。
(6)提供三總線接口和鎖緊插座,支持I/O擴展。
(7)提供多種指令系統,支持基本模型機、指令流水線、RISC模型機實驗。
(8)強大的指令功能,支持多種尋址方式和中斷、子程序調用等。
(9)豐富的調試手段,具有單步、微單步、運行、暫停等功能。
(10)提供聯機調試軟件,自帶編譯器、支持匯編語言源程序調試,圖形化動態顯示計算機結構模型的數據/指令流向,操作歷史記錄狀態顯示,方便用戶查找歷史記錄。
(11)提供30路邏輯分析波形圖,可讓學生在實驗時實時地觀測到指令與時序的關系,可有效的提高教學效果。
(12)實驗儀提供LCD液晶顯示,通過實驗儀或PC機鍵盤,在線動態修改寄存器、程序/微程序計數器、程序/微程序存貯器的內容。
(13)實驗儀提供串口或USB接口,聯接PC機仿真調試,出廠配置為串口。
三、超強型計算機組成原理與系統結構實驗儀組成
系統由實驗主板、仿真調試軟件、內置開關電源組成。
實驗主板有:累加器A,暫存器W,運算器ALU,直通D/左移L/右移R單元,寄存器組R0—R3,中斷向量IA,堆棧ST,程序計數器PC,地址寄存器MAR,輸入IN,輸出OUT,存貯器EM,微地址UPC,指令寄存器IR,微程序控制器uEM,組合邏輯控制單元,三總線接口,40芯鎖緊擴展座、二進制開關電平輸出/顯示,邏輯筆、管理單片機89S52、4×6鍵盤,字符式LCD,RS232/USB通訊接口。
四、超強型計算機組成原理與系統結構實驗儀實驗項目
(1)寄存器讀寫實驗
(2)運算器八種運算實驗
(3)數據輸出/移位實驗
(4)UPC實驗
實驗1:UPC加1實驗
實驗2:UPC打入實驗
(5)PC實驗
實驗1:PC加1實驗
實驗2:PC打入實驗
(6)存貯器讀寫實驗
(7)微程序讀寫實驗
(8)中斷實驗
(9)模型機綜合實驗(微程控制器)
實驗1:數據傳送/輸入/輸出實驗
實驗2:數據運算實驗(加/減法/或)
實驗3:移位/取反實驗
實驗4:轉移實驗
實驗5:調用實驗
實驗6:中斷實驗
實驗7:指令流水實驗(10)組合邏輯控制器實驗
(11)設計指令/微指令系統.
(12)擴展實驗
實驗1:8255擴展I/O口實驗
實驗8:RISC模型機
實驗2:8253擴展定時器實驗
注:實驗(1)…(8)為手動微代碼控制,(9)…(12)為微程序或組合邏輯控制.
TRYPCB-11環保型PCB制板工藝系統
一、環保型PCB制板工藝系統特點
TRYPCB-11環保型PCB制板工藝系統是PCB設計及驗證設計快速制板的研發利器,PC控制完成全自動鉆孔替代人工操作;PCB雕刻、局部雕刻、鉆擴孔、切割一次完成,雕刻制板解決了化學污染環境的優點,減少了使用轉印紙、感光紙等工藝的麻煩;采用USB接口通信,速率快,軟件操作簡單。
二、環保型PCB制板工藝系統雕刻機結構及技術參數
傳動機構XYZ均采用直線導軌,滑塊預緊裝置,保證滑塊無間隙;機器整體結構采用鑄鐵件,整體銑平,導軌支撐面平整、穩定;XYZ軸均采用德國原裝進口滾珠絲桿,運動平穩,雕刻精度高、整體震動小。

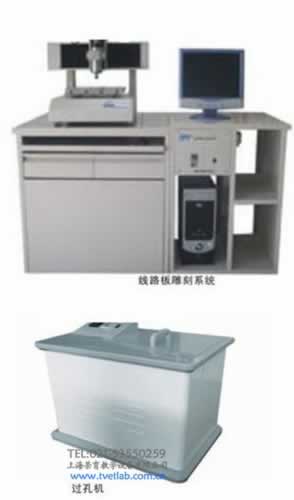

環保型PCB制板工藝系統,PCB制板機
強大的軟件設計功能,通過PROTEL繪制圖形后轉換成Gerber文件導入雕刻機軟件系統,該系統具有原點設定、返回原點、雙面板定位孔沖定、線路隔離、鏤空、隔邊、斷點續刀、局部雕刻及鉆孔識別孔徑大小及選擇刀具、鉆頭等識別功能。
環保型PCB制板工藝系統主要技術參數:
規格型號 |
JD-3020 |
鉆孔深度 |
0.02~3mm |
最大工作面積 |
320mm×320mm |
鉆孔孔徑 |
≥0.4mm |
加工面數 |
單/雙面 |
鉆孔速度 |
100 孔/分鐘 |
驅動方式 |
步進電機 |
直線導軌 |
工業級線形方滑軌 |
主軸電機 |
60000rpm變頻電機 |
傳動方式 |
滾珠絲桿 |
最大移動速度 |
4.8m/min |
控制方式 |
ARM |
最小線寬 |
4mil(0.1016mm) |
通信方式 |
RS-232/USB |
最小線距 |
6mil(0.1524mm) |
安全性能 |
硬件限位保護,超限自停 |
分辨率 |
0.003125mm |
防塵罩 |
標配 |
三、環保型PCB制板工藝系統雙面板過孔機技術參數:
最大孔化板面 |
340*340mm |
陽極銅板 |
180*100*2mm(2套) |
最小孔徑精度 |
0.5mm |
電源 |
220V/50-60HZ |
最大厚徑比 |
2.5:1 |
外形尺寸 |
350*270*490mm |
工作電流 |
0-3A可調 |
重量 |
45Kg |
四、全套系統推薦配置:
名 稱 |
規格型號 |
數量 |
備 注 | |
電腦 |
|
1臺 |
自備 | |
線路板裁板機 |
JD-CBJ |
1臺 |
| |
線路板雕刻機 |
JD-3020 |
1臺 |
| |
PCB教學掛圖 |
JD-TP |
1套 |
1、尺寸:1200*800mm,彩色噴繪; 2、塑框鑲邊,內容介紹制板設計工藝及制作流程。 | |
PCB仿真教學軟件 |
JD-JC |
1套 |
用于PCB教學用視頻資源CD | |
配套耗材 |
單面敷銅板 |
8mm*12mm |
50片 |
|
雙面敷銅板 |
30mm*30mm |
25片 |
| |
雕刻刀 |
|
10根 |
| |
鉆頭 |
|
10支 |
| |
化學沉銅液 |
|
1桶 |
| |
雙面板導電膠 |
|
1瓶 |
| |
附注:實際增減設備數量,根據實際需求。 |
