電工電子電力拖動實驗裝置(帶PLC實驗),高性能電工電子技術實訓考核設備

TRYDG-01C電工電子電力拖動實驗裝置(帶PLC實驗)

一、電工電子電力拖動實驗裝置功能

TRYDG-01C電工電子電力拖動實驗裝置(帶PLC實驗)綜合了目前我國大學本科、??啤⒅袑<奥毿!半娐贩治觥薄ⅰ半姽せA(chǔ)”、“電工學”、“電機控制”、“繼電接觸控制”及“電力拖動”等課程實驗大綱的要求而研制,特別適用于高等院校現有實驗設備的更新?lián)Q代,為中專、職校等新建或擴建實驗室,迅速開設實驗課提供了理想的實驗教學設備。

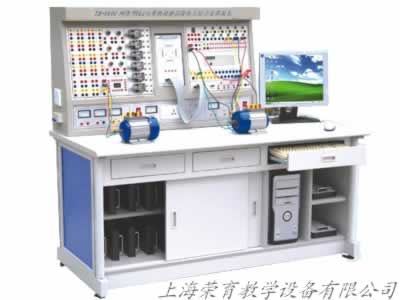

電工電子電力拖動實驗裝置(帶PLC實驗)

二、電工電子電力拖動實驗裝置特點

1、綜合性強:綜合了目前國內各類學校電類基礎課程的全部實驗項目。

2、適應性強:實驗的深度與廣度可根據需要作靈活調整,普及與提高可根據教學的進程作有機地結合。裝置積木式結構,更換便捷,添加部件即可。擴展功能或開發新實驗。

3、整套性強:從教學儀器、專用電源到實驗連接專用導線等均配套齊全,儀器儀表的性能、精度、規格等均密切結合實驗的需要進行配套。

4、一致性強:實驗器件選擇合理、配套完整,使多組實驗結果有良好的同一性,便于教師組織和指導實驗教學。

5、直觀性強:本實驗臺采用整體與掛件相結合的結構形式,電源配置、儀表一目了然,各實驗掛件任務明確,操作、維護簡便。

三、電工電子電力拖動實驗裝置功能

1、本實驗臺可提供實驗所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器(含頻率計)、受控源、交直流測量?jī)x表(電壓、電流、功率、功率因數)、各實驗掛箱及電機等。

2、能完成“電工基礎”、“電工學”中的疊加、戴維南、雙口網絡、諧振、選頻及一、二階電路等實驗。

3、能完成“電路分析”、“電工學”中的單相、三相、日光燈、變壓器、互感器及電度表等實驗。

4、能完成“電機控制”、“繼電接觸控制”及“電力拖動”等課程實驗。

5、能完成模電、數電及PLC可編程控制實驗。

四、電工電子電力拖動實驗裝置技術性能

1、輸入電源:三相四線(或三相五線)380V±10%50Hz

2、工作環境:溫度-10℃~+40℃相對濕度<85%(25℃)海拔<4000m

3、外形尺寸:167×73×153cm3

4、裝置容量:<1.5KVA

四、電工電子電力拖動實驗裝置配置

實驗臺主要由電源儀器控制屏、實驗桌、實驗掛箱及三相鼠籠電機等組成。

(一)TRYDG-01電源儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構,鋁質面板。為實驗提供交流電源、直流電源、恒流源、受控源、數控信號源及各種測試儀表等。具體功能如下:

1、主控功能板

1.1三相0~450V及單相0~250V連續可調交流電源。配備一臺三相同軸聯動自耦調壓器,規格為1.5KVA/0~450V,克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點??烧{(diào)交流電源輸出處設有過流保護技術,相間、線間過電流及直接短路均能自動保護,克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表,通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。

1.2提供兩路低壓穩壓直流0.0~30V/1A連續可調電源,配有數字式電壓表指示輸出電壓,電壓穩定度≤0.3%,電流穩定度≤0.3%,設有短路軟截止保護和自動恢復功能。

1.3提供一路0~500mA連續可調恒流源,分2mA、20mA、500mA三檔,負載穩定度≤5×10-4,額定變化率≤5×10-4,配有數字式直流毫安表指示輸出電流,具有輸出開路、短路保護功能。

1.4設有照明220V/30W日光燈一盞,供實驗照明用;還設有220V/30W的日光燈燈管一支,將燈管的四個頭引出以供實驗用。

1.5實驗管理器:具有設定實驗時間、定時報警、切斷電源等功能;還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。

1.6設有真有效值交流數字電壓表一只,測量范圍0~500V,量程自動判斷、自動切換,精度0.5級,三位半數顯。

2、信號源功能板

頻率計:6位數字顯示,顯示范圍1Hz~10MHz,作為外部測量和內置信號源頻率指示。

信號源頻率范圍:0.2Hz~2MHz,分七檔

輸出波形:正弦波、三角波、方波、脈沖波、斜波及50Hz正弦波

占空比調節:20%~80%

輸出幅度:20Vp-p(1MΩ負載)、10Vp-p(50Ω負載)

輸出保護:短路保護,抗輸入電壓±35V(1分鐘)

幅度顯示:三位LED

功率輸出:≥10W;頻率范圍(3dB帶寬):20KHz(方波、三角波、正弦波)

3、儀表、受控源功能板

3.1智能交流數字電壓表

交流數字電壓表1只,采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器,配以高速M(fèi)PU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程,測量范圍:0-500V,頻率范圍:10Hz-20Hz。手動量程為:10V、100V、500V。測量精度為0.5級。具有數據存儲與查詢功能。

3.2智能交流數字電流表

交流數字電流表1只,采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器,配以高速M(fèi)PU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程,測量范圍:0-5A,頻率范圍:10Hz-20Hz。手動量程為:100mA、1A、5A。測量精度為0.5級。具有數有數據存儲與查詢功能。

3.3直流數顯電壓表一只,采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程,測量范圍:0-200V。手動量程為:2V、20V、200V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。

3.4直流數顯毫安表一只,采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程,測量范圍:0-2000mA。手動量程為:20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。

3.5受控源CCVS、VCCS兩路,打開電源開關,CCVS、VCCS兩路受控源即可工作,通過適當?shù)倪B接,即可獲得VCVS、CCCS受控源的功能。此外,還設有±12V兩路直流穩壓電源,并有發光管指示。

4、控制屏掛置掛件的具體方法

控制屏正面右邊設有一個74×48.5cm2的大凹槽,能容納兩個大掛箱和一個小掛箱。凹槽上、下邊各設有六個螺柱,左右兩邊掛置大的掛箱,中間掛置小的掛箱。掛箱與控制屏采用螺母固定,易于裝卸和運輸。

(二)TRYDG-02實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板;左右設有兩個大抽屜(帶鎖),用于放置工具及資料。右邊設有放置示波器用的可拆卸擱板。

(三)實驗組件掛箱

1、TRYDG-03電路基礎實驗箱

提供基爾霍夫定律(可設置三個典型故障點)、疊加原理(可設置三個典型故障點)、戴維南定理、諾頓定理、二端口網絡、互易定理、R、L、C串聯諧振電路(L用空心電感)、R、C串并聯選頻電路及一階、二階動態電路等實驗。各實驗器件齊全,實驗單元隔離分明,實驗線路完整清晰,驗證性實驗與設計性實驗相結合。

2、TRYDG-04交流電路實驗箱

提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。負載為三個完全獨立的燈組,可連接成Y或△兩種三相負載線路,每個燈組均設有三個并聯的白熾燈羅口燈座(每組設有三個開關控制三個負載并聯支路的通斷),可插60W以下的白熾燈九只,各燈組設有電流插座;日光燈實驗器件有30W整流器、電容器(1uF/500V、2.2uF/500V、4.7uF/500V)、啟輝器及短接按鈕;互感線圈一組,實驗時臨時掛上,兩個空心線圈L1、L2裝在滑動架上,可調節兩個線圈間的距離,并可將小線圈放到大線圈內,配有大、小鐵棒各一根及非導磁鋁棒一根;電度表一只,規格為220V、3/6A,實驗時臨時掛上,其電源線、負載線均已接在電度表接線架的接線柱上,實驗方便;鐵芯變壓器一只(50VA、36V/220V),原副邊均設有保險絲便于電流的測試,可進行變壓器原、副繞組同名端判斷及變壓器應用等實驗。

3、TRYDG-05元件箱

設有三組高壓電容(每組1uF/500V、2.2uF/500V、4.7uF/500V高壓電容各一只),用以改變功率因數實驗;提供實驗所需的各種元件,如電阻、二極管、發光管、穩壓管、電位器及12V燈泡等,還提供十進制可調電阻箱,阻值為0~99999.9Ω/2W。

4、TRYDG-06單相智能功率、功率因數表

由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路,同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級,功率因數測量范圍0.3-1.0,電壓電流量程為450V和5A,能自動判別負載性質(感性顯示“L”,容性顯示“C”,純電阻不顯示),并可存儲測量數據,供隨時查閱。

5、TRYDG-09真有效值交流數字毫伏表

能夠?qū)Ω鞣N復雜波形的有效值進行精確測量,電壓測試范圍0.2mV~600V(有效值),測試基本精度達到±1%,量程分200mV、2V、20V、200V、600V五檔,直鍵開關切換,三位半數字顯示,每檔均有超量程告警、指示及切斷總電源功能。頻率測試范圍10Hz~600KHz,輸入阻抗1MΩ,輸入電容≤30pF。

6、TRYDG-10受控源(四路)、回轉器、負阻抗變換器

提供流控電壓源CCVS、壓控電流源VCCS、壓控電壓源VCVS、流控電流源CCCS、回轉器及負阻抗變換器等實驗?zāi)K。四組受控源、回轉器、負阻抗變換器均采用標準網絡符號。

(四)TRYDG-11數字電路、模擬電路

提供穩壓電源四路(±5V/0.5A;±15V/0.5A,均有短路保護、自動恢復功能)、低壓交流電源(0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路)、四位十進制譯碼顯示器、兩組撥碼盤、8位邏輯開關、8位電平指示器、三態邏輯筆、單次脈沖源、揚聲器、振蕩線圈、按鍵、橋堆及電位器等。另外,還設有一些高可靠圓腳集成電路插座(8P2只、14P3只、16P4只、28P1只、40P1只)及可靠的鍍銀長紫銅管(供插電阻、電容、電位器、晶體管等元件)。實驗掛箱配有:①共射極單管放大器負反饋放大器實驗板、②射極跟隨器實驗板、③RC正弦振蕩器實驗板、④差動放大器實驗板、⑤OTL功率放大器實驗板共五塊及若干分立元件,可采用固定線路或分立元件靈活組合進行實驗,有利于提高學生動手能力。

1、TRYDG-15繼電接觸控制

提供中間繼電器、二只,熱繼電器一只,熔斷器三只,轉換開關三只,按鈕一只,行程開關四只,信號燈、保險絲座各一只。各器件的工作端子均已引到面板上,供實驗接線用。

2、TRYDG-17繼電接觸控制

提供交流接觸器(線圈電壓380V)三只,熱繼電器一只,電子式時間繼電器(通電延時,工作電壓380V)一只,變壓器(220V/26V/6.3V)、整流電路、能耗制動電阻(10Ω/25W)各一組,帶燈按鈕(黃、綠、紅各一只)三只。將各器件的工作端子引到面板上,供實驗接線用。

五、電工電子電力拖動實驗裝置實驗項目:

能完成“TRYDG-01B型電工、電子、電力拖動實驗裝置”全部實驗項目。

PLC可編程實驗內容:

1.與、或、非邏輯功能實驗

2.定時器、計數器功能實驗

3.跳轉、分支功能實驗

4.移位寄存器實驗

5.?dāng)?shù)據處理功能實驗

6.微分、位操作實驗

7.交通信號燈PLC自動控制實驗

8.?dāng)嚢杵鞯腜LC自動控制實驗

9.LED數碼官顯示PLC自動控制實驗

10.四層電梯的PLC自動控制實驗

11.加工中心刀具庫選擇控制實驗

12.藝術彩燈造型的PLC控制實驗

13.電機的自動控制實驗

14.步進電機的PLC控制

15.模擬電視發射塔實驗

16.自動送料裝車系統控制實驗

17.自動售貨機實驗

18.自動成型實驗

19.水塔自動供水控制系統實驗

20.郵件自動分揀實驗

21.自動洗衣機控制系統模擬實驗

22.電鍍過程控制實驗

PLC電氣控制實驗項目:

1.三相鼠籠異步電動機點動和自鎖PLC控制

2.三相鼠籠異步電動機聯動正反轉PLC控制

3.三相鼠籠異步電動機帶延時正反轉PLC控制

4.三相鼠籠異步電動機Y/△轉換起動PLC控制

六、配置清單(每臺)

TRYDG-01

電源儀器控制屏

1套

TRYDG-02

實驗桌

1張

TRYDG-03

電路基礎實驗掛件

1套

TRYDG-04

交流電路實驗掛件

1套

TRYDG-05

元件箱

1套

TRYDG-06

單相智能功率、功率因數表

1只

TRYDG-09

真有效值交流數字毫伏表

1只

TRYDG-10

受控源(四路)、回轉器、負阻抗變換器

1套

TRYDG-12

數字電路實驗掛件

1套

TRYDG-13

模擬電路實驗掛件

1套

TRYDG-15

繼電接觸控制

1件

TRYDG-17

繼電接觸控制

1件

三相交流電機

2臺

高可靠護套結構手槍插式實驗連接線及配件

1套

PLC配置清單:

(一)主機:三菱FX1N-40MR

(二)實驗箱部分:

1.PLC001交通信號燈PLC自動控制

3.PLC003LED數碼管顯示PLC自動控制

5.PLC005加工中心刀具庫選擇控制(實物)

7.PLC007電機的自動控制(實物)

9.PLC009模擬電視發射塔

11.PLC011自動售貨機

13.PLC013水塔自動供水系統

15.PLC015自動洗衣機系統

2.PLC002攪拌器的PLC自動控制(實物)

4.PLC004四層電梯的PLC自動控制(實物)

6.PLC006藝術彩燈造型的PLC控制

8.PLC008步進電機的PLC控制(實物)

10.PLC010自動送料裝車系統

12.PLC012自動成型系統

14.PLC014郵件自動分揀系統

16.PLC016電鍍系統
