TRYM-08主被動式汽車駕駛模擬器

主被動式汽車駕駛模擬器簡介

TRYM-08主被動式汽車駕駛模擬器在隨著計算機技術的發展，吸收國外先進技術，結合國情，研究開發適合我們駕駛員培訓特點、符合國家機動車駕駛員訓練大綱要求，產品達到國家標準JT/T433-2004。

主被式汽車駕駛模擬系統由駕駛座艙、中間聯網系統和中央監控臺組成。

一、座艙

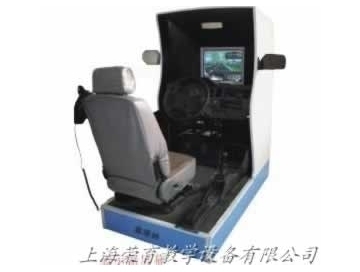

TRYM-08型座艙

汽車駕駛模擬器座艙由駕駛艙座、視景計算機、視屏（19吋彩色顯示器）、數據傳感板、數據采集板等組成。

駕駛艙座由“五大”操縱機件、手制動、儀表臺及儀表、座椅等組成，除變速器開關量外，其他均為模擬量，轉向能夠自動回正，離合器為實車離合器，能明顯結合、分離、半聯動狀態。

各操作件通過各自的傳感器，經數據傳感板給計算機信號，然后經計算機處理數據給電視機信號，達到模擬目的。

TRYM-08座艙的特點功能：

中央監控臺由P4計算機、顯示器（19″）打印機、鍵盤等組成。顯示器可任選一臺駕駛模擬器的駕駛聲景，畫面監視窗口將顯示與被監視模擬器完全一樣的畫面，并實時圖形顯示其“五大”操作件、手制動、車速、轉向燈、點火、開鎖、鳴號等的操作行為。

駕駛模擬器可選擇：道路、天氣。可打印成績明細，輸入學員檔案。

三、汽車駕駛模擬器功能技術指標

1.具有主被動式雙重功能：主動和被動訓練模式的視景圖像均由計算機生成，區別在于被動式。

模擬視景變化由計算機程序控制，它發出語音指令，學員按指令操作。主動式的視景變化由學員駕駛產生，被動式駕駛模擬主要用于初級階段，主動式駕駛模擬主要用于中、高級階段學習。

2.視景圖像技術指標：前視景(占主體，有顯示擋位，成績分數)；后視景(后視鏡，可拖動)；模擬儀表(車速、里程、發動機轉速，可關閉)；車頭(貨車，吉普車，轎車，大客車)；通過雙擊鼠標可實現正視圖像與俯視圖像駕駛之間切換。

3.主控臺可控制20臺駕駛模擬艙，20臺之間具有交互式訓練功能。每單機也可獨立使用,所有駕駛模擬艙都具有駕駛復現功能。

4.訓練場景科目：一般道路、高速公路、城市道路和專項訓練、危險場景專項訓練共有10個場景進行特殊訓練，分別為：曲線穿樁、倒車移位、8字形路、直角彎路、蛇形路，障礙橋訓練(包括單邊橋、雙邊橋及騎越障礙)，凹凸路訓練(包括單凸路，雙凸路及橫斷路)，山區道路1，停車訓練(包括就位停車、順位停車及斜位停車)，山區道路2。

道路中有：立交橋、隧道、十字路口、匝道、人行道、坡道、交通標志、標線、崗?fù)ず徒痪?、行?會走)、自行車(會走)、紅綠燈(會變)。

5.天氣一般道路可選擇4種天氣：白天、雪天、雨天、霧天、黑夜。城市道路有雨天、白天，其它場景只可以選擇白天。

6.畫面選擇:可以選擇“打開”或“關閉”,“后視鏡”,“向?qū)У貓D”,“錯誤提示”,“成績”。

7.其他車輛選擇：各道路分4種數目選，最多為60輛。

8.車型選擇：在訓練中,可有4種車型選擇：“小轎車”,“吉普車”,“大貨車”,“大客車”。

9.汽車模擬技術指標：汽車多自由度數學模型，實現汽車轉向、制動和加速的逼真模擬。

10.中央監控臺

11.測試調整功能:機器是否正常,只要打開測試界面便一目了然,并可作學員跟著教練操作曲線學仿。

四、視景圖像

視景全部由計算機實時生成三維圖像。

被動駕駛功能對初學駕駛的學員來說非常有用，學員可以按照操作語音提示學習。購機單位也可以自行配置駕駛文件,選擇“一般道路”或者“高速公路”或者“城市道路”。

網絡訓練中，主控制程序最多可帶20臺駕駛艙，各模擬器可以看見其他模擬車輛，并可以看見其轉向燈、制動燈以及50米內的鳴號聲音。通過模擬各種危險和交通環境，訓練駕駛員的心理素質和反應能力。

五、計算機配置：

CPU：奔騰42.4G顯卡：64M；內存：256M；硬盤：80G

六、車型選擇：

東風、解放、桑塔納、吉普、捷達等車型任選。
