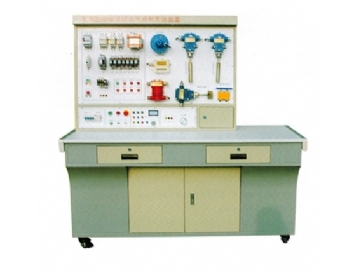

TRYMK-02A 礦井電氣安全保護實訓臺

一、礦井電氣安全保護實訓臺概述：

在電力系統(tǒng)和電氣設備的接地中，按其作用的不同可分為工作接地、保護接地、保護接零和重復接地等。礦井電氣安全保護實訓臺是結合礦山供電的電氣安全保護內(nèi)容進行設計，涉及電氣安全保護的保護接地和保護接零、過電壓及其保護。設備為臺式結構，實訓單元采用模塊式結構?？勺鳛榈V井電類人員的安全培訓和考核等。

二、礦井電氣安全保護實訓臺特點：

1.所有繼電器、接觸器、熔斷器等采用小型工業(yè)電器元件

2.該裝置可對通風機控制線路設置故障點，可鍛煉學生的原理分析、查找及排除故障的能力

3.礦井通風機控制線路中的測試點都引到測試面板上，方便排除故障

三、礦井電氣安全保護實訓臺技術性能：

1.輸入電壓：三相四線~380V±10%50Hz

2.工作環(huán)境：溫度-10℃~+40℃，相對濕度<85%（25℃），海拔<4000m

3.裝置容量：<1kVA

4.安全保護措施：電流型漏電保護（漏電動作電路≤30mA）、電壓型漏電保護等功能，安全符合相關的國家標準。

四、礦井電氣安全保護實訓臺實訓項目：

掌握工作接地、保護接地、保護接零和重復接地的作用、結構、組成、設置及保護原理

工作接地試驗

保護接地試驗

保護接零試驗

漏電保護試驗

重復接地試驗

過電壓保護試驗
