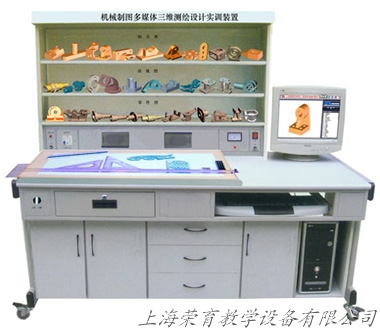

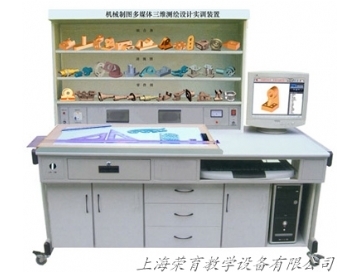

機械制圖多媒體三維測繪設計實訓裝置

一、機械制圖多媒體三維測繪設計實訓裝置簡介：

機械制圖多媒體三維測繪設計實訓裝置適用于《技術制圖》、《機械制圖》、《工程制圖》等課程?！稒C(jī)械制圖》是高職高機械制圖多媒體三維測繪設計實訓裝置專機械類專業學生必修的一門專業培訓技術基礎課。本機械制圖實訓裝置是培養學生正確識讀和繪制機械圖樣，增強學生工程基礎能力，實踐性較強的應用型設備?！⊥瑫r(shí)，借助于計算機圖形學技術和多媒體技術，采用華科機械制圖多媒體軟件用電腦演示三維動態模型，加強直觀性教學，做到教學內容直觀形象，,提高學習興趣、降低學習難度。實訓裝置還采用繪圖板來畫圖，制圖板的上下升降采用電動控制；實訓裝置采用36件模型供學生使用。

二、機械制圖多媒體三維測繪設計實訓裝置特點

1、實驗臺采用P4電腦一臺

2、利用華科多媒體軟件界面，用三維動畫生動演示模型、使學生實現理論與實際的緊密結合。

3、利用三維動畫文件，指導學生獨立分析模型形狀，培養看圖識圖分析能力。

4、利用實物模型讓學生深入了解模型結構，增加學生設計與分析課程內容，培養學生的創新意識。

三、機械制圖多媒體三維測繪設計實訓裝置實訓項目

1、培養繪制工程圖樣的能力。

2、培養閱讀工程圖樣的能力。

3、培養徒手繪畫草圖的能力。

4、培養對三維空間邏輯思維和形象思維能力。

四、主要技術參數

1、工作電源：單相220V交流電源。

2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。

3、工作環境：溫度-100-+400C。

4、整機功耗：＜1KW

5、實驗臺外形尺寸：1600×750×1750mm
