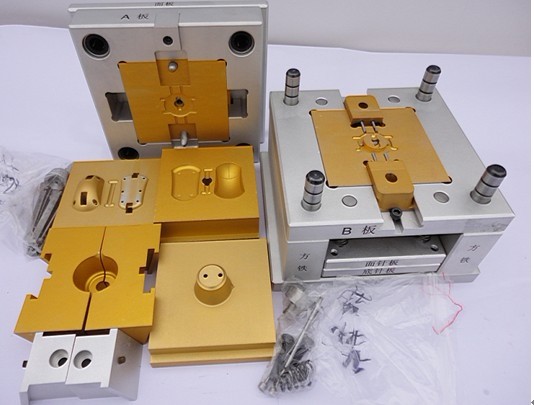

TRYMJ-103鋁合金拆裝組合模具系列

（一）鋁合金拆裝組合模具主要功能及技術特點：

主要指標

1規格：200x200

2鋁合金模具其模胚和模仁材料用進口歐洲加硬鋁合金板代替，并經氧化處理，硬度HB90，屈服強度245。歐洲

3將模胚各零件名稱絲印到模具的表面，鋁合金拆裝組合模具使學生輕松的掌握模具的理論知識，直觀的、輕松的認識模具的結構。

4模具按照真實模具的制造方法制作而成,可長期反復拆裝,模具重量為真實模具三分之一重，學生可以輕松的搬動，反復的拆裝，拆裝過程干凈，安全，開模輕快，無需敲打，撬撥。

5該模具可置于全自動小型注塑成型機上進行高溫注塑，能生產出PE、PP、ABS等塑料制品。

6導柱導套采用臺灣直線軸承，螺栓全部采用12.9級進口螺栓。臺灣

7每套模具配有模具結構動畫演示光盤和教學課件。免費升級

8利用一套公共模架，按照組合夾具的原理，在同一模架中，能夠分別拼裝成三種不同結構的模具功能，采用通框、掛臺結構，確保模仁的互換性，更換方便快捷，可長期反復拆裝?？苫Q

（二）鋁合金拆裝組合模具主要技術參數序號

名稱規格

1模具尺寸200×200㎜

2止口尺寸4×5㎜

4模具結構多套結構和組合式

6材料加硬鋁合金。

7材料硬度HB90以上

8材料質量2.79屈服強度245以上
