《電機與變壓器》陳列柜
- 型號:
- 品牌:上海榮育
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:商定
- 價格:詢價元
- 電話:021-63811399 / 021-53550259
《電機與變壓器》陳列柜

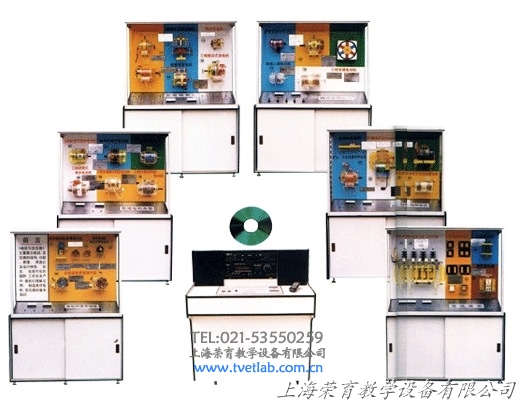

《電機與變壓器》實驗室成套設備根據大中專院校、職業學校教材,按《電機學》《電力與拖動》《電機控制》《電機修理》特設計一套電化教育設備《電機與變壓器》電腦控制實驗臺。公司聘任各教育界教授擔任技術指導,達到技術標準,以滿足各院校技能培訓需要。
柜號 |
名稱 |
陳列柜內容 |
規格 |
1柜 |
電機基本特性 |
1、異步電機原理演示器;2、異步電動機繞線分布和接線 |
上 柜 下 柜 |
3、電動機的繞線方法;4、變極調速原理演示儀(兩年) | |||
2柜 |
普通電機類型 |
5、三相鼠籠式異步電動機6、三相繞線式異步電動機 | |
7、單向電容式異步電動機8、直流式電動機 | |||
9、三相永磁轉子同步電動機 | |||
10、三相凸極式異步電動機 | |||
3柜 |
發電機類型 |
11、永磁發電機(兩件)12、懸掛式水輪子發電機 | |
13、同步發電機14、硅整流發電機 | |||
15、三相感應發電機 | |||
4柜 |
調速電機類型 |
16、交流串勵式電動機17、單向三速電動機 | |
18、直流伺服電動機19、三相兩速電動機 | |||
20、三相反應式步進電動機 | |||
5柜 |
典型、特種電機 |
21、直線電機原理22、礦山冶金特種起動電動機 |
拆 裝 式 |
23、防爆、通風異步電動機24、YTD電梯電動機 | |||
25、杯形轉子交流伺服電動機 | |||
6柜 |
變壓器類 |
26、三相油浸式電力變壓器;27、控制變壓器; | |
28、升壓變壓器;29、調壓變壓器(自耦式) |
本套陳列柜設備電機模型如下:
1、異步電動機演示原理:
此模型外殼為透明有機玻璃制作,在裝有旋轉蹄形磁鐵兩極間,中間裝有一只能夠自由旋轉的小鼠籠轉子,磁鐵和轉子之間沒有任何機械聯接,磁鐵旋轉時,鼠籠就會跟著一起旋轉。
2、異步電動機繞組分布和接線:
本電機外殼采用透明有機玻璃制作,定子三相繞組,在空間互差1200,通入三相交流電,它就能產生兩極旋轉磁場,從而實現電能向機械能的轉換,其定子繞組的聯接方法有兩種:星形和三角形,兩種接法可隨意切換使用。
3、三相異步電動機的繞組分類:
定子繞組是由許多線圈按一定規律安放在定子槽中,以特定的形式聯接起來的,定子用透明有機玻璃制作而成,它的構成原則有:
1、三相繞組必須對稱分布;2、每相繞組在定子內圓空間位置均勻分布,空間上互差1200電度角;3、每相繞組分布規律相同
4、三相異步電動機定子繞組
三相鼠籠異步電動機定子繞組的展開(36槽4極)雙層疊繞組600相帶整數槽繞組。
5、變極調速原理演示儀
這里采用換相法,在部分線圈反接的同時,適當改變某些線圈的相號,使各極都有及高的分布系數,但其出線較多,使用和控制不大方便。
6、三相鼠籠式異步電動機
本模型外殼為透明有機玻璃制作。它主要由定子、轉子、軸承、端蓋、機座及風葉,接線板組成。定子是電動機靜止不動的部分,它作用是輸入功率帶動轉子轉動,轉子是電動機的旋轉部分,它由轉軸,轉子鐵芯和轉子繞組組成,它作用是輸出機械轉矩,把電能轉換成機械能,現在生產效率高。成本低,目前應用非常廣泛。
7、三相繞線式轉子電動機
本模型外殼為透明有機玻璃制作,其定子結構與鼠籠電動機一樣,轉子繞組同定子繞組一樣接成三相對稱繞組,接成星形,經集電環,電刷裝置與外部電路相聯,以改善起動性能和對電機調速。
8、單相電容式電動機
本模型外殼為透明有機玻璃制作,單相異步電動機的定子繞組,有一個稱為運行繞組或主繞組的另一個是起動繞組或副繞組。兩者在空間互為900,在起動繞組中串接一個適當?shù)碾娙莨ぷ鲿r,起動繞組電流正好超前行繞組電流900,這樣就建立起了旋轉磁場。單相電容式電動機,起動性能好,過載能力大,功效高,適用于家用電器、泵、小型機械等。
9、直流電動機
模型外殼為透明有機玻璃制成,把直流電能轉換成機械能,并輸出機械轉矩的電動機稱為直流電動機,它用動力設備的最大特點是轉矩大,能夠均勻平滑地調節轉速。因此,在需要調節轉速的生產機械,常用直流電動機來拖動。
10、三相永磁轉子同步電動機
模型外殼為透明有機玻璃制成,它的定子結構跟凸極同步電動機一樣,只是轉子是用永磁鐵制成,不需要直流勵磁,殼體為臥式結構,開啟型自冷卻通風,一端軸延伸,適用于傳動通風機,水泵,及其它通風設備。
11、三相凸極式同步電動機
模型外殼為透明有機玻璃制成,它主要有定子、轉子兩大部分組成,其定子和異步電動機定子結構相似,由機座鐵心繞組組成接入對稱三相電流,會產生旋轉磁場.轉子有明顯突出的磁極,稱為凸極同步電動機。因氣隙不均勻,轉子鐵芯又扁較粗,轉子繞組通入直流電產生直流勵磁。如果在外部短接轉子繞組,電機便會加速。
12、直流發電機
定子由一對永久磁鐵形成固定磁場,當原動力拖動轉子旋轉時,轉子繞組作切割磁力線運動,在集電環上就形成正負電動勢。通過電刷引出,若接上負載,就有電流通過,這樣發電機就將機械變成了電能。
13、懸掛式水輪發電機
水輪發電機可分為兩種:懸式、傘式。它主要由轉子繞組、定子繞組、推力軸承、滑動軸承、滾動軸承、機架及配套設備組成,適應山區中小型發電站。
14、同步發電機
當原動力拖動轉子旋轉時,就得到一個機械的旋轉磁場,該磁場和定子繞組有相對運動,在定子繞組上就感應出交變的電動勢。
15、硅整流發電機
由原動力拖動轉子旋轉,轉子繞組通以直流電勵磁就得到一個機械的旋轉磁場,定子繞組中就感應出三相對稱的交變電動勢,經硅整流后直接供給負載,這種直流發電機不利用電刷,減小電刷故障,提高了工作可靠性。
16、三相感應式發電機
在定子上均勻分布有三相對稱繞組,轉子繞組以低壓直流電勵磁,當轉子高速旋轉時,定子繞組相對轉子作切割磁力線運動,通過電磁轉換,在定子繞組中就感應出三相對稱的交變電動勢。如果發電機拉有負載,就有三相電流通過,產生三相電力。
17、交流串勵整流子式電動機
一般為兩極,定子有兩個勵磁繞組,勵磁繞組繞制成型后,套在鐵芯上的,鐵芯用硅鋼片制成這種電機轉速較高,輕載時可達到2000r/min,它的缺點是結構復雜、運行可靠差,運行時有火花。
18、單相三速電動機
變速是改變定子鐵芯中繞組元件的連接方法既改變運行繞組的電抗,其實是改變轉差率調速中的調壓調速,通常用于電風扇、鼓風機,泵等減速時轉矩也相應減小的持續負載。
19、直流伺服電動機
使用直流電源的伺服電動機,實質上就是他勵直流電動機,定子由硅鋼片沖制迭壓而成,磁極和磁輪相連,的優點是調速范圍寬廣而平滑,利用電樞控制,可有直線性的調速特性,超支轉矩大,反應靈敏,缺點是有換向器和電刷的滑動接觸,常因接觸不良,而影響運行的穩定性。
20、三相雙速電動機
把三相異步電動機定子繞組采用不同接法,可以得到旋轉磁場的不同磁極對數,用一套繞組而得到兩種轉速,就叫單繞組雙速電機。這里采用的是非倍極比3:2調速,變極電動機的轉子一般為籠形。
21、三相反應式步進電機
定子每對極繞有一對繞組成一相,轉子是用硅鋼片或其它軟磁性材料制成,在定子磁極和轉子上開有齒分度相同的小齒,采用適當?shù)凝X數配合,使當U相磁極小齒與轉子小齒一一正對時,W相互錯過1/3齒距,V相互錯2/3齒距。
22、直線電機工作的原理
電機由多相平衡電流系統供電時,繞組會在氣隙內建立一個原邊滑動磁場,滑動磁場切割轉子的一段導體,產生電勢和電流,載流導體與氣隙中的滑動磁場作用,會產生電磁力,在電磁力的作用下這段轉子作直線運動。
23、礦山冶金超重特種電機
此電機機座為臥式,整體圓形,另設風機封閉自扇冷式,適用于冶金輔助傳動裝置和超重機設備動力裝置。
24、防爆、通風異步電動機
防爆電機,在正常運行起動時不產生火花,電弧采用合理,適當?shù)耐L(fēng)措施,降低各部分溫升限度,增強絕緣,提高導體連接可靠性,提高對固體異物與水的防護等級,適用于石油煤礦,化工有爆炸危險的場所。
25、YTD電梯異步電動機
適用短時工作制,開啟式,籠形轉子籠條采用高電阻合金,起動轉矩較高,電機為開啟自冷式機座,可水平對分,采用獨立雙軸承,滾動軸承具有獨立底板,電機軸上裝有繩輪供提升轎用,旁邊裝有閘瓦制動器,安全性能良好。
26、杯形轉子交流伺服電動機
交流伺服電動機的結構與一般單相電容異步電動機相似,定子繞組制成兩相,兩相繞組在空間相差900電度角,一個叫勵磁繞組L,另一個叫控制繞組Lk,其轉子結構鼠籠型和非磁性杯型,鐵磁性空心杯型三種。轉子伺服電動機轉動慣量小,應用于低速平穩運行的某種系統中。
27、三相油浸式電力變壓器
主要由鐵芯,原、副繞組成,為了改善散熱條件,繞組和鐵芯浸入盛滿變壓器油的封閉油箱中,各繞組對外線路的聯接由絕緣套管引出。
28、控制變壓器
由鐵芯和一組原繞組、一組副繞組組成,原繞組額定工作電壓為380V和220V兩種,副繞組有多組低于36V的安全電壓輸出,用來作機床工作的照明,指示和控制。
29、升壓變壓器
是電力變壓器的一種,為了減少電力遠距離輸送的線路耗損,采用升壓的方法,此種變壓器通常用來輸變電站。
30、調壓變壓器
自耦變壓器的一種,繞組的中間抽頭一般用碳刷做成,可滑動接觸,實行調壓。
