TRY-45城市軌道交通車輛結構模型實訓設備系列

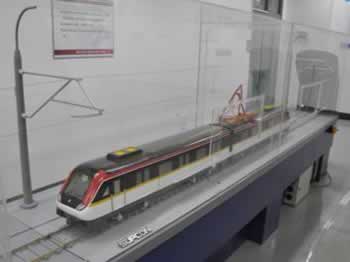

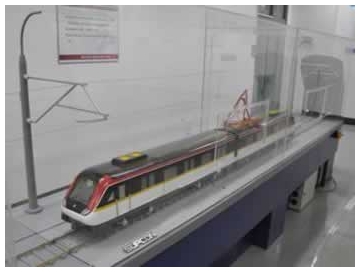

一、地鐵動車模型：透明車窗，車廂內部坐席、扶手等內裝設備均能清楚的呈現；可由電機帶動車輛在特制的3米長軌道上來回運行；車頂受電弓等能夠升起與降下；車頂能拆裝，可通過俯視看到車內布置情況，特別是貫通道兩側的布置；全車色澤與實際車輛一致。比例：1：15

二、地鐵列車全自動車鉤、緩沖器模型

(1)能正確演示全自動車鉤的結構和作用原理；

(2)能演示全自動車鉤的連掛和分解狀態及操作方法；

(3)能進行車鉤位置測量；

(4)能演示鉤緩連接和安裝方式。

三、地鐵車輛動車轉向架模型：

(1)尺寸1∶2

(2)實物所有部件要應有盡有（含電機、構架、輪對、軸箱、液壓減震器、制動等部件，包括各種管路及附件）

(3)此設備作為檢修教學拆、裝使用。所以要求各主要部件都能按檢修工藝要求拆卸、裝配和調試；

(4)設備材料：使用鋁合金、工程塑料、玻璃鋼等，管路軟塑料管。能保證正常裝卸1000次以上不變形、損壞

(5)設備顏色應接近實物顏色

(6)設備配路基底盤和鋼軌，并用止輪器固定

四、地鐵車輛輪對及傳動裝置模型：

(1)尺寸：1：2

(2)材料：玻璃鋼、工程塑料、金屬等。

(3)配輪對檢查器（第四種）、車輪直徑檢測、輪對內側距離檢查尺各兩套。

(4)齒輪箱，軸箱蓋使用透明材料，齒輪箱，軸箱及軸承可拆卸。

(5)軸箱一端帶測速，一端不帶測速。

(6)設備配路基底盤和鋼軌，并用止輪器固定。
