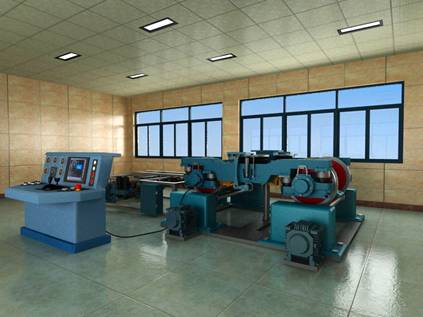

TRY-49城市軌道交通車輛空氣制動模擬系統技術實訓臺

一、城市軌道交通車輛空氣制動模擬系統技術實訓臺簡介：

城市軌道交通車輛制動模擬實訓臺方案根據學院的相關要求、結合其余城軌專業教學的相關經驗、并以各城軌產業的制造與保養基地的工藝要求編制；該教學平臺將以實際操作使用為主、并結合基本原理，培養學員對城軌車輛空氣制動單元結構特點的了解掌握、對城軌車輛的維修保養更加高效而科學，達到正確認識列車空氣制動單元部件的劣化、故障狀態、故障部位，理解列車故障的含義、性質、診斷方法和原理，并加以靈活運用目的；從而滿足培養出對軌道交通列車空氣制動系統故障檢修的快速、高效的專業人才以及培養駕駛司機、運營管理人員的復合型應用實訓設備。

二、城市軌道交通車輛空氣制動模擬系統技術實訓臺使用條件：

1、環境溫度：

實訓臺的正常工作溫度0℃～+45℃；

實訓臺允許在-10℃～55℃運輸和儲存。

2、相對濕度：日平均值不大于95%，月平均值不大于90%；有凝露現象時城市軌道交通車輛電氣控制實訓臺使用前需除凝露。

3、輸入電源：AC380V±10%50Hz三相五線制

4、最高風壓：1MPa（max）

三、城市軌道交通車輛空氣制動模擬系統技術實訓臺特點：

1、實訓臺轉向架模型按照城軌車輛轉向架進行高仿真設計，各部件從人體與產品的尺寸、形狀及用力角度、操作使用順手、防止誤操作和錯用時產生的危險；

2、設備配置有完善的安全措施保證實訓臺運行使用的可靠性與穩定性；

3、實訓臺的各操作界面、安全操作提示、設備標識等采用全中文；

4、實訓臺采用的逆變控制技術、可編程序控制器技術、數據通信技術、工業觸摸屏技術、數字儀表測量技術、壓縮空氣動力、空氣管路控制技術等是目前成熟可靠、先進的技術；

5、實訓臺功能模塊、結構合理化使設備緊湊、占地面積小、從而使現場更加整潔靈活；

6、提供轉向架模型及制動系統的CAD電子文檔。

四、城市軌道交通車輛空氣制動模擬系統技術實訓設備功能：

能夠為學生提供空氣管路系統和部件的結構組成、功能原理等直觀教學；

能夠為學生提供空氣管路維護檢查實踐活動；

能夠為學生提供車輪與鐵軌摩擦實訓活動；

能夠為學生提供單元制動機的分解、組裝、檢測和調試實踐活動；

能夠為學生提供空氣管路中主要閥類結構、功能原理等直觀教學；

能夠為學生提供單元制動機設備的實踐活動；

能夠為學生提供制動系統操縱、維護的實踐活動；

能夠為學生提供空氣制動的操縱演練。
