TRY-M7120-1平面磨床電氣技能實訓考核裝置（半實物）
產品功能介紹：
TRY-M7120-1平面磨床電氣技能實訓考核裝置（半實物）由電源控制部分、M7120型磨床機床電氣控制部分、仿真機床構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等，機床電氣控制部分把整臺機床內部電器裝在正面面板上，能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試點，供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本實訓考核裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位，熟練掌握機床電路工作原理，其是維修電工初、中、高級技能鑒定的理想設備。
一、平面磨床電氣技能實訓考核裝置技術性能
1、輸入電源：三相四線（380V±10%50Hz）
2、工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)
3、裝置容量：＜1KVA
4、重量：150kg
5、外形尺寸：1400mm×700mm×1500mm
二、平面磨床電氣技能實訓考核裝置構成
（一）主控屏
1、三相四線電源輸入，通過漏電保護器接通總開關。
2、設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
3、實驗兼報警記錄儀（實驗管理器）：平時作為時鐘使用，具有設定實訓考核時間，定時報警、切斷電源等功能。
（二）機床電器裝載板：安裝機床電器、故障設置盒及故障測試孔。
（三）實訓桌：桌體為鋁木結構
（五）電氣部分的操作，能實現M7120型磨床各種運動
（六）機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于檢測故障
（七）控制屏的故障箱內設有16個開關，通過撥動故障開關可設置相應的故障點
三、平面磨床電氣技能實訓考核裝置配置
|
序號 |
名 稱 |
數量 |
備注 |
|
1 |
M7120型磨床電氣技能實訓考核裝置 |
1臺 |
|
|
2 |
XM7120型磨床半實物模型（含實訓桌） |
1臺 |
配有與電氣部分的連接接口，通過電纜連接 |
四、平面磨床電氣技能實訓考核裝置實訓項目與目的
1、熟悉常用低壓電氣的機構、原理；
2、通過觀察機床模擬運動，了解機床的真實運動狀況；
3、掌握機床電器控制原理及各種保護裝置；
4、掌握機床常見故障發生部分現象及排除方法。
五、平面磨床電氣技能實訓考核裝置故障點設置一覽表
|
故障編號 |
故障現象 |
故障編號 |
故障現象 |
|
1 |
機床無法啟動 |
9 |
砂輪電動機無法啟動 |
|
2 |
液壓泵電動機無法啟動 |
10 |
砂輪電動機無法啟動 |
|
3 |
液壓泵電動機無法啟動 |
11 |
砂輪架無法上升 |
|
4 |
液壓泵電動機無法啟動 |
12 |
砂輪架無法上升 |
|
5 |
液壓泵電動機和砂輪電動機都無法啟動 |
13 |
砂輪架無法下降 |
|
6 |
砂輪電動機無法啟動 |
14 |
砂輪架無法下降 |
|
7 |
砂輪電動機無法啟動 |
15 |
電磁吸盤不能工作 |
|
8 |
砂輪電動機控制無自鎖 |
16 |
電磁吸盤控制不能自鎖 |

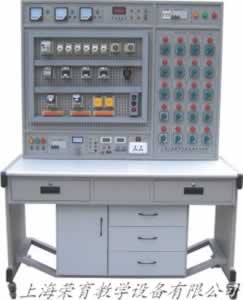

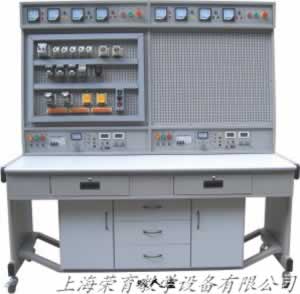

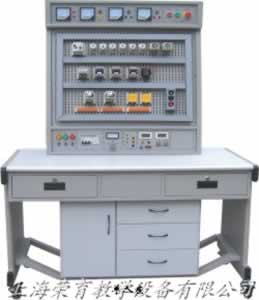

TRYWK-01B網孔型機床電氣控制技術及工藝實訓考核裝置
一、網孔型機床電氣控制技術及工藝實訓考核裝置簡介
TRYWK-01B網孔型機床電氣控制技術及工藝實訓考核裝置主要由實訓桌、電源控制箱、實訓元器件模塊、網孔板（產品）組成，網孔板表面均布“?”字網孔，元器件和走線槽等裝在特制的底座上，底座與網孔板相配套，實訓時不需多人配合費好多時間把元器件用螺絲逐個固定在網孔板上，TRYWK-01B型機床電氣控制技術及工藝實訓考核裝置（網孔板）僅需取出相應的元器件模塊,在網孔板上選好位置一插一拉即可緊緊地固定在網孔板上，構思巧妙，克服了一直以來圍繞所有廠家網孔板實訓設備實訓考核時所需的煩鎖的螺絲固定元器件的難題。元器件的合理安裝、線路的合理布局，全部由學生自行完成，有效培養學生的電工技能和工藝操作。添加元器件能完成大中專院校、職校、技校的《機床電路訓練》、《電工技能訓練》、《維修電工技能訓練》、《電氣控制技術》等相關電工技能、電工儀表與測量課程實訓，也可作為電工考證的考核教學設備。
二、網孔型機床電氣控制技術及工藝實訓考核裝置特點
1.電路元器件不需用原始的固定方法，原始方法是非常費力費時間，把電氣元器件用螺絲固定在網孔板上，且有的元器件還不能直接用螺絲在網孔板上固定（受結構和間距限制）。本裝置僅需把元器件一插一拉即可牢牢地固定在網孔板上（采用構思巧妙的導軌式，產品，防冒必究），操作方便、更換電氣元件快捷、易擴展功能或開發新實訓考核項目。
2.操作臺只需三相四線交流電源即可投入使用、占地面積小、節約用房、減少基建投資。
3.設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全，各電源輸出均有監示及短路保護功能。
三、網孔型機床電氣控制技術及工藝實訓考核裝置技術性能及功能
（一）中控教師機：對實訓考核室中所有學生機總體控制
1.輸入電壓：三相四線380V±10%50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃相對濕度＜85%(25℃)
3.裝置容量：＜1.5KVA
4.外形尺寸：1600mm×750mm×1650mm
5.測量儀表
（1）～5A電流表3只，型號6L2，精度1.5級RYWK-01B型機床電氣控制技術及工藝實訓考核裝置（網孔板）
（2）智能型功率，功率因數表
由微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用DSP計算有功功率、無功功率，精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質等；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。
6.電源輸出
（1）帶安全保護裝置的三相四線電源輸出，具有漏電和過載保護，線電壓指示和急停按鈕。
（2）直流穩流穩壓電源：一組0-30V/2A直流穩流穩壓電源輸出，多圈電位器連續調節，具有預設式限流保護功能。
（3）配備三極、四極插座多組。
7.學生用電控制：裝配20只學生電源通斷開關及相應工作狀況指示。具有總的漏電和過載保護。
（二）學生實訓考核臺
1.輸入電壓：三相四線制380V±10%50Hz
2.工作環境：-5℃～+40℃相對濕度＜85%(25℃)
3.裝置容量：＜1KVA
4.外形尺寸：單人座1300×750×1650，雙人座1650×750×1650
5.電源輸出
（1）帶安全保護裝置的三相四線電源輸出，具有漏電和過載保護，線電壓指示和急停按鈕。
（2）交流電壓表：0～500V1只，精度1.5級
（3）交流電流表：0～5A3只，精度1.5級
（4）配備單三相插座多組
四、網孔型機床電氣控制技術及工藝實訓考核裝置實訓考核桌
鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨密度板，結構堅固，造型美觀。
五、網孔型機床電氣控制技術及工藝實訓考核裝置基本實訓考核項目（增加元器件即可增加項目）
|
1.三相異步電動機直接啟動控制 |
2.三相異步電動機接觸器點動控制線路 |
|
3.三相異步電動機接觸器自鎖控制線路 |
4.Y/△Y啟動自動控制線路 |
|
5.用倒順開關三相異步電動機正反轉控制 |
6.接觸器聯鎖的正反轉控制線路 |
|
7.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路 |
8.雙速電動機的切換運行控制線路 |
|
9.雙重聯鎖的三相異步電動機正反轉控制線路 |
10.電動葫蘆電氣控制線路 |
|
11.C6140普通車床電氣控制線路 |
12.C650-2普通車床電氣控制線路 |
|
13.M7120平面磨床電氣控制線路 |
14.M7130K平面磨床電氣控制線路 |
|
15.M1432A萬能外圓磨床電氣控制線路 |
16.X62W型萬能銑床電氣控制線路 |
|
17.Z3050搖臂鉆床電氣控制線路 |
18.Z3040B搖臂鉆床電氣控制線路 |
|
19.Z35搖臂鉆床電氣控制線路 |
20.T68臥式鏜床電氣控制線路 |
六、網孔型機床電氣控制技術及工藝實訓考核裝置基本實驗器材配備：單人座/臺（雙人座×2）
|
序號 |
名稱 |
型號 |
數量 |
單位 |
備注 | |
|
1 |
交流接觸器 |
7 |
只 |
安裝特制底座 | ||
|
2 |
熱繼電器 |
3 |
只 |
安裝特制底座 | ||
|
3 |
電子式時間繼電器 |
2 |
只 |
安裝特制底座 | ||
|
4 |
螺旋式熔斷器 |
6 |
只 |
安裝特制底座 | ||
|
5 |
直接式熔斷器 |
3 |
只 |
安裝特制底座 | ||
|
6 |
低壓斷路器 |
1 |
只 |
安裝特制底座 | ||
|
7 |
電磁閥 |
1 |
只 |
安裝特制底座 | ||
|
8 |
十字開關 |
1 |
只 |
安裝特制底座 | ||
|
9 |
行程開關 |
4 |
只 |
安裝特制底座 | ||
|
10 |
控制按鈕 |
6 |
只 |
安裝特制底座 | ||
|
11 |
按鈕開關 |
2 |
只 |
安裝特制底座 | ||
|
12 |
轉換開關 |
1 |
只 |
安裝特制底座 | ||
|
13 |
控制變壓器 |
1 |
只 |
安裝特制底座 | ||
|
14 |
信號燈 |
3 |
只 |
安裝特制底座 | ||
|
15 |
燈頭座 |
1 |
只 |
安裝特制底座 | ||
|
16 |
大功率電阻 |
3 |
只 |
安裝特制底座 | ||
|
17 |
大功率二極管 |
4 |
只 |
安裝特制底座 | ||
|
18 |
電容 |
2 |
只 |
安裝特制底座 | ||
|
19 |
導軌 |
1 |
米 |
安裝特制底座 | ||
|
20 |
接線端子 |
20 |
孔 |
安裝特制底座 | ||
|
21 |
導線 |
50 |
米 |
安裝特制底座 | ||
|
22 |
走線槽 |
10 |
米 |
安裝特制底座 | ||
|
23 |
工具1套 |
萬用表 |
1 |
只 |
||
|
螺絲刀 |
2 |
把 |
||||
|
尖嘴鉗 |
1 |
把 |
||||
|
剝線鉗 |
1 |
把 |
||||
|
電工刀 |
1 |
把 |
||||
|
電筆 |
1 |
支 |
||||
|
卷尺 |
1 |
只 |
||||
|
鋼鋸 |
1 |
把 |
||||
|
手槍鉆 |
1 |
把 |
||||
|
24 |
三相鼠籠式異步電動機 |
380V/Y |
1 |
臺 |
||
|
25 |
三相鼠籠式異步電動機 |
380V/Y |
1 |
臺 |
帶速度繼電器 | |
|
26 |
雙速異步電動機 |
380V/YY/△ |
1 |
臺 |
||
|
27 |
三相鼠籠式異步電動機 |
380V/△ |
1 |
臺 | ||
