維修電工儀表照明實訓考核裝置,模擬電路實驗箱，模擬電路實驗系統

來源：    作者：    發布時間：2020-2-27 16:46:18

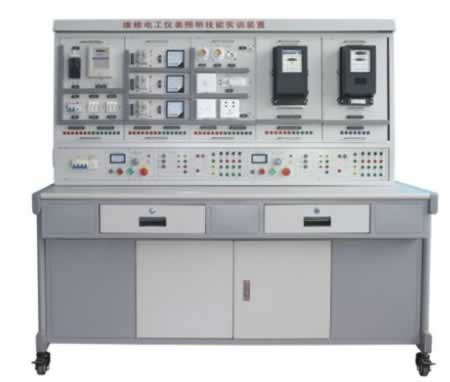

TRYW-01D維修電工儀表照明實訓考核裝置

功能簡介：

TRYW-01D維修電工儀表照明實訓考核裝置集理論、實際操作和考核鑒定為一體的多功能設備。它不僅能作為電工儀表和照明電路的操作實訓臺，而且也可用于勞動職業技能鑒定部門、大中專院校、職校、技校完成初級、中級、高級維修電工技能考核的理想實訓設備。

一、維修電工儀表照明實訓考核裝置裝置特點：

1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；

2.操作臺只需三相四線的交流電源，即可投入使用；

3.裝置設有電壓型和電流性漏電保護器，能確保操作者的人身安全；

4.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行，有利于保護元器件；

5.通過走線槽進行走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷。

6.裝置的設計為雙組型，控制屏左右兩邊電源獨立且互不干擾，可供兩個學生同進完成實訓操作。

二、維修電工儀表照明實訓考核裝置技術性能：

1.輸入電壓：三相四線（或三相五線）～380V±10%50Hz

2.工作環境：溫度-10～＋40℃相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1.5KVA

4.重量：100Kg

5.外形尺寸：1605×805×1630mm3

6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。

三、維修電工儀表照明實訓考核裝置的基本配置及功能

實訓臺設有兩組電源，通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護。

1.交流電源：實訓臺提供線電壓380V和相電壓220V兩種電源，還設有多個單、三相電源插座；

2.整流二極管：提供整流二極管1N5408四個，用于能耗制動電路。

3.各種規格的電阻

提供75Ω/75W功率電阻三個，用于降壓啟動電路。

提供10Ω/25W功率電阻一個，用于能耗制動電路。

4.智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T，精度1.0級。

5.實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方，桌子左右各設有兩個抽屜。

四、維修電工實訓設備組件配置

五、維修電工儀表照明實訓考核裝置實訓項目

1.插座和一個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）

2.兩個雙聯開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）

3.三個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）

4.日光燈線路的接線

5.聲控開關控制白熾燈電路的接線

6.觸摸延時開關控制白熾燈電路的接線維修電工儀表照明實訓考核裝置

7.人體感應開關控制白熾燈電路的接線

8.單相電度表直接接線電路

9.單相電度表經電流互感器的接線電路

10.電壓表、電流表接線電路

11.萬能轉換開關的電壓表測量三相電壓接線

12.一只電流互感器用于單相回路的控制電路接線

13.三只電流互感器接成星形接線電路

14.三只電流互感器接成三角形接線電路

15.三相功率因數表的測量電路

16.三相三線有功電度表的接線電路

17.三相三線有功電度表經電流互感器的接線電路

18.三相四線有功電度表的接線電路

19.三相四線無功電度表經電流互感器的接線電路

20.三相四線無功電度表的接線電路

21.三相四線無功電度表經電流互感器的接線電路

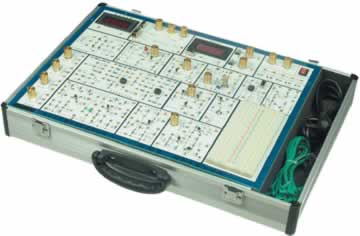

TRY-A2,A6模擬電路實驗箱，模擬電路實驗系統

模擬電路實驗箱，模擬電路實驗系統簡介：

TRY-A2模擬電路實驗箱，模擬電路實驗系統是根據的《高等工業學校電子技術基礎》教學大綱中確定的教學實驗要求為基礎，汲取了眾多專業教師的教學經驗，并綜合了眾多同類產品的優點而設計的。模擬電路實驗箱，模擬電路實驗系統函蓋了《模擬電子技術基礎》課程全部實驗內容，既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展實驗平臺。

一、模擬電路實驗箱，模擬電路實驗系統特點

1、擴展性強。實驗電路采用單元電路方式設計，單元電路即基本實驗電路，再外接其他元件為該電路參數，或與其他的單元電路組合，完成不同的實驗要求。

2、實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力，也增強了該實驗箱的適用性、擴展性。

3、大部分元器件安裝在實驗板正面，增加了學生的感性認識；

4、實驗連線插孔采用鎖緊式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便、簡捷；

5、擴展實驗區由二塊進口面包板組成，可接插電阻、電容、二極管、三極管，集成電路等，可進行課程設計實驗。

6、電源輸出均有過流保護，自動恢復功能。

7、實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。

二、模擬電路實驗箱，模擬電路實驗系統組成

1、電源：輸入：AC220V±10%，50HZ

輸出：※DC：+5V，DCI≥1A

※DC：±12V，DCI≥0.2A

※DC：-5V～-12V可調，I≥0.2A

※DC：＋5V～＋27V可調，DCI≥0.2A

以上各路輸出均有過流保護，自動恢復功能

※ACV:7.5V×2；ACI≥0.15A

2、直流信號源：

雙路–0.5V～＋0.5V；–5V～＋5V兩檔連續可調.

3、函數發生器：輸出頻率：2Hz～90KHz，分四檔

可輸出方波：0～20V

三角波：0～15V

正弦波：0～10V

4、數字頻率計（0～300KHz）

5、數字直流電壓表（0～30V）

6、分立元件電路

7、集成模擬電路

（12）兩個獨立的運算放大器(741)；

（13）集成功放(LM386)；

（14）集成穩壓電路

8、進口面包板二塊。

9、實驗箱尺寸：510mm*330mm*100mm(長*寬*高)

三、模擬電路實驗箱，模擬電路實驗系統實驗項目

TRY-A6的功能和配置與TRY-A2基本一樣，但TRY-A6的在以下方面作了改進：

1、增加了一組固定直流輸出–5V/0.5A。

2、改進了信號源，使信號源的最高輸頻率達到2MHz以上。

輸出頻率：10Hz～1MHz，分四檔

可輸出方波：0～20V

三角波：0～15V

正弦波：0～10V

3、去除了原來的集成運放電路單元和面包板。提供8芯、14芯IC圓孔插座各1個，增加分立元件接插區，提供50個阻容元件的接插件，和3個三極管的接插件。這樣做主要是為了上學生自行設計實驗電路，自行搭建電路，培養學生的實踐能力。
