維修電工技能實訓考核裝置,雙面網孔型維修電工技能實訓考核柜
來源: 作者: 發布時間:2019-12-25 14:02:16

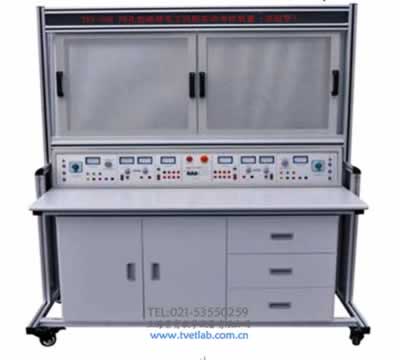

TRY-08E雙組網孔型維修電工技能實訓考核裝置
一、雙組網孔型維修電工技能實訓考核裝置功能簡介:
TRY-08E雙組網孔型維修電工技能實訓考核裝置主要由實訓臺和網孔板組成,學生通過實訓線路進行元器件的布局,安裝接線全部由學生自行完成,培養學生的動手能力和操作技能。實訓項目可自行確定,選擇相應的元器件來完成實訓項目,也可作為電工考證設備使用。
二、雙組網孔型維修電工技能實訓考核裝置特點:
1.電氣控制線路元器件都裝在網孔板上,操作方便、更換便捷,可擴展功能或開發新實訓
2.實訓臺只需三相四線的交流電源即可投入使用,占地面積小,節約用房、減少基建投資
3.設有電壓型漏電保護器和電流型漏電保護器,確保操作者的安全;各電源輸出均有監示及短路保護等功能,各測量儀表均有可靠的保護功能,使用安全可靠
4.實訓臺為雙人座,即可以兩個學生同時進行實訓,電源獨立互不干擾
5.網孔板為掛件式,采用1.5mm厚的鋼板表面噴塑處理,網孔板的尺寸為600mm×700mm,孔大小為5×10
6.配套的實訓連接導線采用高可靠護套結構手槍插連接線(不存在任何觸電的可能),里面采用無氧銅抽絲而成頭發絲般細的多股線,達到超軟目的,外包丁晴聚氯乙烯絕緣層,具有柔軟、耐壓高、強度大、防硬化、韌性好等優點,插頭采用實芯銅質件外套鈹青銅彈片,接觸優良
三、雙組網孔型維修電工技能實訓考核裝置技術性能:
1.輸入電壓:三相四線(或三相五線)~380V±10%50Hz
2.工作環境:環境溫度范圍為-10℃~+40℃相對濕度<85%(25℃)海拔<4000m
3.裝置容量:<1.5kVA
4.外形尺寸:1574mm×805mm×1650mm
5.安全保護:設有電壓型漏電保護器和電流型漏電保護器(漏電保護動作電流IΔn≤30mA、分?jǐn)嚅g≤0.1s)、過壓保護、過流保護、過載保護等措施
四、雙組網孔型維修電工技能實訓考核裝置基本配置:
實訓臺提供兩組線電壓380V和相電壓220V兩種電源,控制屏兩側提供有單、三相電源插座。
1.設有450V指針式交流電壓表1只,通過波段開關切換指示電源輸入的三相線電壓。
2.實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出,并設有急停按鈕。電源輸出設有短路保護;實訓臺提供安全型插孔三相電源輸出兩組,單相電源輸出采用二插三孔式插座。
3.可調直流穩壓電源
每個工位提供一組0~30V/2A連續可調直流電源,帶有電源開關、三位半數字電壓表指示、三位半數字電流表指示,輸出有軟截止自動恢復保護功能;
4.實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板、結構堅固,造型美觀大方,桌子左右各設有一個抽屜(帶鎖)用于放置工具和元器件。
五、雙組網孔型維修電工技能實訓考核裝置實訓項目:
1.電力拖動實訓項目
(1)三相異步電動機直接啟動控制
(2)三相異步電動機接觸器點動控制線路
(3)三相異步電動機接觸器自鎖控制線路
(4)Y-Δ啟動手動/自動控制電路
(5)接觸器聯鎖的三相異步電動機正反轉控制線路
(6)按鈕聯鎖的三相異步電動機正反轉控制線路
(7)雙重聯鎖的三相異步電動機正反轉控制線路
(8)倒順開關控制的三相異步電動機正反轉控制線路
(9)三相異步電動機能耗制動電路
(10)三相異步電動機串電阻降壓啟動控制線路
(11)三相異電動機的多地控制
(12)工作臺自動往返控制線路
(13)學生自行設計電路的安裝、接線與調試
2.儀表照明實訓項目
(1)電工常用工具的使用
(2)白熾燈照明電路的安裝
(3)兩個開關控制一盞燈
(4)兩地控制一盞燈
(5)聲控開關控制照明電路
(6)日光燈電路
(7)電度表原理與接線
(8)單相電度表的直接接線
(9)單相電度表經電流互感器接線
(10)住宅照明線路實訓
六、雙組網孔型維修電工技能實訓考核裝置單組器件配置清單(整套裝置需配置兩組元器件)
序號 |
名稱 |
型號與規格 |
數量 |
備注 |
1 |
單相電度表 |
DD862a |
1臺 |
|
2 |
螺口燈座 |
3A/250V |
2只 |
|
3 |
燈泡 |
220V/40W |
2只 |
|
4 |
單聯開關 |
1只 |
||
5 |
雙控開關 |
1只 |
||
6 |
聲(光)控延時開關 |
1只 |
||
7 |
開關盒 |
86×86×40 |
2只 |
|
8 |
日光燈管套件(鎮流器) |
10W |
1套 |
|
9 |
電流互感器 |
LMK3(BH)-0.665/5A5VA |
1只 |
|
10 |
空氣開關 |
DZ47-63LE4P5A |
1只 |
|
11 |
保險絲座 |
RT18-32/3P |
1只 |
|
12 |
直插式保險座 |
RT14-20 |
2只 |
|
13 |
熔斷器 |
RT18-20/3A |
3只 |
|
14 |
熔斷器 |
RT14-20/2A |
2只 |
|
15 |
交流接觸器 |
LC1-D0610Q5N |
3只 |
|
16 |
接觸器輔助觸頭 |
LA1-DN11 |
3只 |
|
17 |
熱繼電器 |
JRS1D-25(0.63-1A) |
1只 |
|
18 |
熱繼電器座 |
JRS1D-25/Z |
1只 |
|
19 |
通電延時時間繼電器 |
ST3PA-B/380V(0-10S) |
1只 |
|
20 |
時間繼電器座 |
PF-083A |
1只 |
|
21 |
平動按鈕 |
Φ22-LAY16-AG11 |
2只 |
|
22 |
平動按鈕 |
Φ22-LAY16-AR11 |
2只 |
|
23 |
平動按鈕 |
Φ22-LAY16-AB11 |
1只 |
|
24 |
按鈕開關盒 |
3孔 |
2只 |
|
25 |
行程開關 |
LX19-222 |
2只 |
|
26 |
行程開關 |
LX19-001 |
2只 |
|
27 |
倒順開關 |
KO3-15 |
1只 |
|
28 |
電阻 |
75Ω/75W |
3只 |
元器件箱 |
29 |
電阻 |
10Ω/25W |
1只 | |
30 |
二極管 |
1N5408 |
4只 | |
31 |
塑料安裝卡子 |
250只 |
||
32 |
自攻螺絲 |
120只 |
||
33 |
走線槽 |
2525 |
2米 |
|
34 |
接線端子排 |
JF5-2.5/5 |
5條 |
|
35 |
G形導軌 |
0.4米 |
1根 |
|
36 |
三相鼠籠式異步電動機 |
AC380V△ |
1臺 |

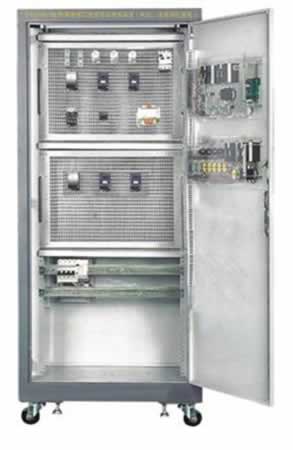

TRY-760F雙面網孔板型維修電工技能實訓考核柜
一、TRY-760F雙面網孔板型維修電工技能實訓考核柜功能簡介:
TRY-760F雙面網孔板型維修電工技能實訓考核柜是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規范要求而設計的,它是集培訓、理論、實際操作和考核鑒定為一體的多功能實訓設備。實訓設備采用實際用的配電柜為主體,合理利用柜體的雙面空間,進行合理布局,選用可靠的元器件??梢酝瓿煽颇坑小?STRONG>工廠電氣控制》、《電力拖動》、《儀表照明電路》等科目的操作實訓,并可滿足維修電工的初、中、高級技能實訓考核內容要求。
二、雙面網孔板型維修電工技能實訓考核柜特點:
1.維修電工技能實訓考核柜采用標準配電柜為主體,充分利用該柜雙面空間位置,元?dú)饧惭b在網孔板上
2.該柜設有電壓型漏電保護和電流型漏電保護,能確保操作者的人生安全。此外,還設有定時器兼報警記錄儀(服務管理器),為學員的考核提供了一個統一的標準
三、雙面網孔板型維修電工技能實訓考核柜技術參數:
1.輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2.工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃)海拔<4000m
3.外形尺寸:800mm×600mm×1800mm
4.設備容量:<3kVA
四、雙面網孔板型維修電工技能實訓考核柜配置:
柜門上裝有主控電源面板和實訓元器件板:
1.主控電源板
(1)一只交流電壓表和電壓指示切換開關及一只交流電流表,它們分別用于監視裝置的電壓和負載的大小
(2)定時器兼報警記錄儀,用于考核時間的設定
(3)通過啟、停按鈕控制電源的輸出,并設有急停按鈕,電源的輸出還設有短路保護
2.實訓元器件板
設有按鈕紅色二只、綠色二只、黑色一只、急停一只,旋鈕開關二只,信號指示燈DC220V一只、AC220V一只、AC6.3V四只,交流電壓表0~450V一只、交流電流表0~5A一只,轉換開關一只
3.實訓元件安裝板(網孔板及導軌)
兩面柜體的立柱上都分別裝有兩塊網孔板和兩根元器件標準安裝導軌,實訓元?dú)饧梢噪S意安裝到網孔板的任何位置,并配有走線槽
控制柜還設有四個萬向輪和四個固定調節機構,便于移動和固定,有利于實訓室的布局。
五、雙面網孔板型維修電工技能實訓考核柜實訓項目:
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.Y-△啟動自動控制線路
5.用倒順開關的三相異步電動機正反轉控制
6.接觸器聯鎖的正反轉控制線路
7.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
8.雙重聯鎖的三相異步電動機正反轉控制線路
9.三相異步電動機的多地按制
10.工作臺自動往返控制線路
11.日光燈接線
六、雙面網孔板型維修電工技能實訓考核柜元器件清單(每組配置清單)
序號 |
名稱 |
型號與規格 |
數量 |
1 |
低壓斷路器 |
DZ108-20/10-F(0.63~1A) |
1 |
2 |
螺旋式保險絲 |
RL1-15/3A |
3 |
3 |
直插式保險絲 |
RT14-20/2A |
2 |
4 |
交流接觸器 |
LC1-D0610Q5N |
3 |
5 |
輔助觸頭 |
LA1-DN11 |
2 |
6 |
熱繼電器 |
JRS1D-25/Z(0.63-1A) |
1 |
7 |
熱繼電器座 |
JRS1-25 |
1 |
8 |
通電延時時間繼電器 |
ST3PA-B/380V(0-60S) |
1 |
9 |
接線端子排 |
JF5-2.5/5 |
5 |
10 |
G端子導軌 |
1 | |
11 |
時間繼電器座 |
PF-083A |
1 |
12 |
按鈕開關合(三個開關) |
TYX3-P(黑、綠、紅) |
1 |
13 |
按鈕開關合(兩個開關) |
TYX2-P(綠、紅) |
1 |
14 |
按鈕(不帶燈) |
LAY16 |
5 |
15 |
行程開關 |
LX9-222 |
2 |
16 |
行程開關 |
LX9-001 |
2 |
17 |
日光燈燈管 |
YZ10RR25/10W |
1 |
18 |
鎮流器 |
YZ13/220V50HZ13W |
1 |
19 |
啟輝器 |
S10/4~65W |
1 |
20 |
啟輝器座 |
1 | |
21 |
日光燈管座 |
2 | |
22 |
倒順開關 |
KO3-15 |
1 |
23 |
塑料安裝卡子 |
190 | |
24 |
不銹鋼自攻螺絲 |
90 | |
25 |
三相鼠籠式異步電動機 |
380V/△ |
1 |
