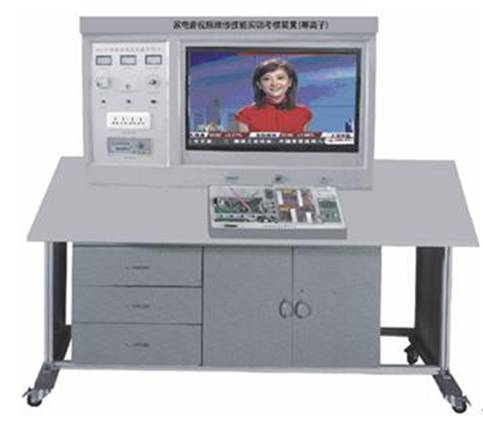

TRY-607家電音視頻維修技能實訓考核裝置
（智能型、42寸等離子）
一、家電音視頻維修技能實訓考核裝置產品概述
家電音視頻維修技能核核裝置”是根據是華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，接照職業教育的教學的實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
本實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所有家電類專業及家電維修專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。
二、家電音視頻維修技能實訓考核裝置技術性能
1.輸入電源：單相三線制AC220V±10%50HZ
2.工作環境：溫度-10℃～+40℃相對濕度＜85%（25℃）
3.整機容量：＜300VA
4.安全保護：動作電流≤30mA、動作時間≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
6．具有實驗室管理系統，帶密碼開機和定時關機功能
三、家電音視頻維修技能實訓考核裝置系統組成
本裝置由實訓控制屏、實訓桌體、等離子顯示器和實訓組件四部分組成
(一)實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）
1.交流電源（均帶有過流保護）
輸出電源：市電輸出220V50HZ
隔離變壓器輸出220V50HZ
14.5V50HZ
2.直流電源：±16V/+12V
3.彩色信號發生器
（1）輸出信號頻率范圍：第12頻道
（2）電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵進接選擇
（3）輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口）
（4）信號制式：PAL-D/K
4.智能考核接口單元：答題器接品、PCL機串行接口、彩電模塊接口
（二）等離子顯示器：42寸分辯率：1024×768：亮度：1000流明對比度：2000：1
（三）實訓組件
本裝置由等離子彩電模塊、智能實訓考核組成。
1.等離子電視實訓模塊
智能故障轉換接口單元、開關穩壓電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻處輸出單元、AD模數轉換單元、掃描變換電路單元、幀存儲輸出單元、時序信號控制產生單元、內置設故排故系統（可由電腦隨機故障點）
2.智能實訓考核系統
(1)計算機可以監控1-126臺家用電器智能考核臺
(2)已設置20多個故障點。
(3)具有發卷功能
(4)具有收卷功能
(5)具有單臺和全部實驗臺清零功能
(6)具有自動檢測各家用電器考核臺的通訊聯機情況
(7)可以生成學生個人成績單
(8)可以對學生考核情況進行統計、分析
(9)設有進入系統密碼，進入系統后能夠修改密碼
(10)具有打印功能
(11)具有答題次數限制功能
(12)學生臺配智能答題器，學生可以通過答題器與都師進行數據交換
(四)實訓桌:
整體結構采用鋁合金框架落地臺式,并設有萬向輪和四個固定調節機構,便于移動和固定。桌面為防水、防火、耐磨高密度板，結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。
四、家電音視頻維修技能實訓考核裝置實訓項目
1．理解等離子電視中各主要元件的基本結構及工作原理；
2．認識等離子電視機各主要單元電路的組成，理解其基本的工作原理；
3．電子調諧器的測量與分析；
4．遙控及本機鍵盤控制測量與分析；
5．視頻信號處理流程測量與分析；
6．音頻處理流程測量與分析；
7．Sync同步信號控制測量與分機；
8．陰極陽極驅動測量與分析。
組合式軸系結構設計實驗箱
一、組合式軸系結構設計實驗箱描述
組合式軸系結構設計實驗箱采用組合設計原理，適用于機械設計、機械創新設計等課程開設軸系拆散與結構分析、組合創新設計等設計性、綜合性實驗。是機械設計與創新實驗室的重要教學設備
二、組合式軸系結構設計實驗箱主要技術特點：
1、具備開設軸系結構設計和軸系結構分析兩大項實驗功能,對培養學生的機械設計能力具有明顯的效果
2、由8類40種168件零件組成的實驗箱,能方便地組合出數十種軸系結構方案,具有內容系統,方案多樣的特點。
3、零件用鋁合金精加工制成,質量優良。
4、配有實驗指導書和裝拆工具供學生按照設計思路進行裝配和模擬設計
5、實驗箱可供4-6人使用。
三、組合式軸系結構設計實驗箱主要技術參數
外形尺寸：580×360×160mm；
重量：約25kg。
四、組合式軸系結構設計實驗箱實驗項目
1.軸系結構拆裝實訓
2.軸系結構分析
3.軸系組合設計
