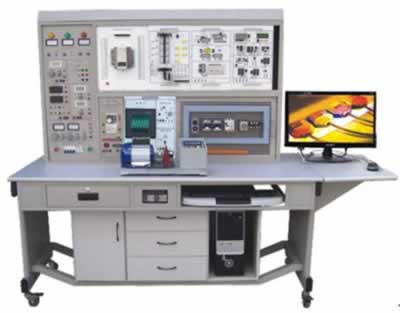

TRYGZ-01工業自動化綜合實驗考核裝置

一、工業自動化綜合實驗考核裝置簡介

TRYGZ-01工業自動化綜合實驗考核裝置是集單片機、可編程控制器(PLC)、變頻調速器于一體的工業自動控制理論的理想實驗實訓考核設備。

單片機：采用目前廣為流行的51系列單片機，并配有51仿真器及編程器，實驗系統采用掛箱結構和多功能實驗考核系統。因此實驗設備不僅僅局限于實驗，同時可以進行單片機的程序開發和單片機的考核，還提供多種參考實驗程序，是目前較為全面的單片機實驗考核系統。

可編程控制器(PLC)：采用目前較為流行的日本三菱FX1N主機，實驗程序采用掛箱結構，主機所有I/O口通過接線端子輸出，與各實驗掛箱的連接極為方便，所有連接均采用接插件形式，插撥方便、接觸可靠、連線快捷，可以反復使用。實驗裝置提供典型的工控實驗程序，通過實驗實訓程序可以了解和掌握PLC的原理及工作過程，為參加工作打下堅實基礎。

變頻器：采用日本三菱FR-A540-1.5K主機，主機所有接口通過接線端子輸出，使學生通過實驗極易掌握變頻器的原理和運用，是目前較為理想的變頻器實驗裝置

二、工業自動化綜合實驗考核裝置技術參數：

1、實驗臺：外形尺寸：1800mm×700mm×760mm

1、實驗屏尺寸：1500mm×800mm

3、輸入電壓：AC380V±10%50Hz

4、輸出電壓：AC380VAC220VDC24VDC5V

5、具有三相漏電保護：

6、具有緊急停止開關：

7、PLC主機型號：三菱FX1N-40MR

8、變頻器主機型號：三菱FR-A540-1.5K

9、51仿真器、編程器型號：BF51

10、裝置容量：<1.5KVA

三、工業自動化綜合實驗考核裝置特點

1、裝置采用組件式結構，更換便捷，如需要擴展功能或開發新的實驗項目，只需添加部件即可，永不淘汰。

2、實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場工作。

3、綜合性強：集PLC、單片機、變頻調速原理與綜合運用于一體。

4、應用廣泛：適合綜合實驗、課程設計、畢業設計。

5、數據采集和工控組態軟件的應用開發，所有實驗項目均有組態棒圖跟蹤教學。

四、工業自動化綜合實驗考核裝置配置及功能

工業自動化綜合實驗考核裝置主要由實驗屏、實驗掛箱及實驗器材、實驗桌組成。

（一）實驗屏

鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、直流電源、恒流源、測量?jī)x表、模擬量調節器、定時器等。

1、提供380V交流電源及220V交流電源，具有漏電及短路保護功能。

2、直流可調穩壓電源：0-10V連續可調一路。

3、固定直流穩壓電源：±12V、+24V、+5V，具有過載保護。

4、恒流源：0-24mA連續可調恒流源。

5、一組BCD撥碼器及一路模擬量調節器。

6、實驗管理器，平時作為時鐘使用，可定時報警，給實驗或考核設定一個統一時間。

7、外測數顯電壓表一只，精度0.5級，量程0-100V。

8、外測數顯電流表一只，精度0.5級，量程0-1000mA。

（二）實驗掛箱及器材

1、PLC可編程控制器實驗掛箱（一）

2、PLC可編程控制器實驗掛箱（二）

3、PLC可編程控制器實驗掛箱（三）

4、PLC可編程控制器實驗掛箱（四）

5、PLC可編程控制器實驗掛箱（五）

6、單片機綜合開發系統實驗掛箱（一）

7、單片機綜合開發系統實驗掛箱（二）

8、單片機綜合開發系統實驗掛箱（三）

9、單片機綜合開發系統實驗掛箱（四）

10、變頻調速實驗掛箱（一）

11、變頻調速實驗掛箱（二）

12、工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

13、PLC仿真教學軟件一套：

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

14、電機導軌、光碼盤測速系統一套

包含光碼盤測速系統（配有進口光電編碼器）及固定電機的不銹鋼導軌等，不銹鋼導軌平整度好，無應力變形。

15、三相鼠籠異步電動機一臺380VY/△接法

（三）實驗桌：鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，設有抽屜及元器件儲存柜，帶有剎車的方向輪，便于移動和固定。

五、工業自動化綜合實驗考核裝置實驗內容：

（1）單片機單元：

自由實驗系統：包括MCS51單片機最小系統,裝有優質單片機鎖緊集成插座,使實驗極為方便。實驗系統板可做單片機的輸入、輸出口的實驗，數據傳送實驗,多字節加法實驗,雙字節乘法實驗,數制轉換實驗,數據排續實驗,分支程序設計實驗,布爾操作及子程序設計實驗,定時器計數器實驗,外部及內部中斷實驗,鍵盤及顯示實驗,AD轉換實驗，單片機與單片機通訊實驗（需二臺實驗系統）,單片機與PC機通訊實驗,音樂實驗,E2PROM存儲器實驗等。單片機實驗系統可以方便地將51的所有32個輸入、輸出端口用排線引出，以方便開發程序之用。

系統同時提供單片機參考實驗程序：

編程器及仿真器實驗：編程器和仿真器與單片機實驗系統連接極為方便,只需將仿真頭連接單片機實驗板的鎖緊座,無須另接電源,編程仿真由撥動開關控制,用同一串口與計算機連接。編程器可對ATMEL的51系列單片機進行讀、寫、擦除、校驗、加密等操作。

掛箱實驗項目:

仿真器指標：

1.可仿真89C51、89C52、89S51、89S52、89C58等等51內核的單片機，

2.直接支持KEILC51的IDE開發仿真環境，64K用戶可使用仿真程序空間,0000～FFFF，采用頂級仿真芯片，監控程序存儲在特殊空間，絕不占用0000～FFFF的64K的仿真空間。

3.RS-232通訊接口,波特率4.8Kbps-57.6Kbps自適應。

4.仿真頻率0-40MHz晶振可選,系統配置11.0592MHz。

5.程序代碼可以重復裝載,無需預先擦除用戶程序空間。

6.監控程序占用用戶的資源少,全速運行不占用資源。

7.片內64K程序空間可以隨時進行在線程序更新，可以調試長達幾千行的樓宇智能控制大型程序、鍵盤控制漢字液晶顯示大型程序。

8.可單步、斷點、全速、可參考變量、RAM變量。

9.支持匯編、C語言，混合調試。

10.板載仿真頭接口可以和任何的試驗板、目標板進行連接，從而達到硬件仿真的無限擴展

11.采用工業級64K超大容量仿真芯片作為核心部件,抗干擾能力級強，可仿真次數大于等于10萬次

12.仿真頻率最高33/40MHz13.支持同時最多10個斷點。

（2）PLC可編程控制器單元：

（3）PLC、變頻調速綜合實驗：

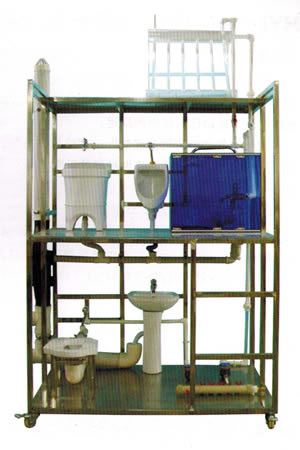

TRY-X8 住宅樓及辦公樓給排水實訓系統

一、實訓系統技術指標

外形尺寸： 1500 × 1000 × 2400mm

框架材料： 304 不銹鋼

地板材料：鋼化玻璃

進水要求： 0.05MPa ～ 0.75MPa

安全保護：具有漏電自動保護裝置和接地保護

二、實訓系統實訓功能

1 、整體式全真潔具和管路，透明地板，能看清隱蔽管路的全部結構和走向。

2 、設置帶蘇維托排水系統的排水主立管演示，能了解蘇維托排水系統的組成、結構和原理。

3 、關鍵部位采用透明管路，能看清管路中水流的走向。

4 、展示了給排水系統中引入管、排出管、立管、橫管、清掃口、檢查口、水封的外觀、結構、原理、安裝部位和安裝形式。

5 、所有潔具和給排水設備都能真實演示。

三、實訓系統主要配置

辦公樓給水方式為普通給排水，給水入管入框架后立管至二層，在二層經水表后布水給拖布池、采用按鈕自閉式?jīng)_水閥的掛式小便器和小便槽，排水接至本層排水橫管后再入立管。

住宅樓給水方式為一戶一表式，給水入管設水表井，上面設分水器，各分戶管設置閥門和水表（按 6 戶計），一層立管 6 根，至二層立管 5 根，二層布水管以上為四根 , 一層由左至右衛生器具分別為：附帶存水彎自閉閥式?jīng)_水的蹲便器、存水彎的立式面盆、整體浴室（用透明板，附帶淋浴頭、地漏，有接至屋頂?shù)耐该魈?yáng)能管，并裝有太陽能模型），按實際工程連接入排水橫管后連入辦公樓排水立管，再匯合集中排出。
