TRYDZ-01A雙組型模擬電子電路實驗裝置
一、雙組型模擬電子電路實驗裝置配置：
TRYDZ-01A雙組型模擬電子電路實驗裝置主要由實驗控制屏和實驗桌兩部分組成，實驗控制屏主要由兩套模電功能板組成,可以同時開設兩組模電實驗。主要功能組成如下:，
直流穩壓電源：±5V/1A兩路，0.0～18V/0.75A連續可調兩路（通過適當?shù)倪B接，可得到0～±18V及0～36V連續可調電源），±5V電源還設有短路報警、指示功能，每路電源均有短路軟截止自動恢復保護功能。
直流信號源：-5V～±5V連續可調電路。
交流電源：0V、6V、10V、14V抽頭電源一路，中心抽頭17V電源兩路，每路電源均有短路保護自動恢復功能?？刂破磷笥覂蓚?cè)設有220V單相三芯插座若干個。
函數信號發生器:本信號發生器是由單片集成函數信號發生器及外圍電路,數字電壓指示及功率放大電路等組合而成。其輸出頻率范圍為2Hz～2MHz，輸出幅度峰峰值換選擇，輸出頻率分七個頻段選擇，還設有三位LED數碼管顯示其輸出幅度（峰一峰值）。輸出衰減分0dB、20dB、40dB、60dB四檔，由兩個“衰減”按鍵選擇。
六位數顯頻率計：本頻率計的測量范圍為1Hz至10MHz，有六位共陰極LED數碼管顯示，閘門時基1S，靈敏度35mV(1-500kHz)//100mV(500kHz-10MHz)；測頻精度為萬分之二（10MHz）。將頻率計開關（內測/外測）置于“內測”，即可測量“函數信號發生器”本身的信號輸出頻率。將開關置于“外測”，則頻率計顯示由“輸入”插口輸入的被測信號的頻率。
直流數字電壓表：分200mV、2V、20V、200V四檔，直鍵開關切換，三位半數顯，輸入阻抗10MΩ，精度0.5級。
直流數字毫安表：分2mA、20mA、200mA三檔，直鍵開關切換，三位半數顯，精度0.5級。
設有1mA/100Ω鏡面指針式精密直流毫安表、繼電器、楊聲器、峰鳴器、振蕩線圈、可控硅、12V信號燈、功率電阻、橋堆、三極管、集成穩壓塊、電容、三極管、按鈕及電位器等。
模電實驗功能板設有可裝、卸固定線路實驗小板的插座四只，配有共射極單管放大器/負反饋放大器實驗板、射極跟隨器實驗板、RC正弦波振蕩器實驗板、差動放大器實驗板及OTL功率放大器實驗板共五塊，可采用固定線路及分立元件靈活組合進行實驗。另外，還可選購模擬EDA下載板。
實驗連接點、測試點采用高可靠自鎖緊防轉疊插座及測試彎針，設有高可靠圓腳集成塊插座（40P1只、14P1只、8P2只）及鍍銀長紫銅管等，供插各種集成塊、三極管、電容及電阻等器件，接觸性能良好，實驗可靠。
實驗功能板采用2mm厚的敷銅板制成，正面印有元器件圖形符號、字符及連線，反面是相應連線并焊好相應器件。
本實驗臺設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
二、雙組型模擬電子電路實驗裝置技術性能
1、輸入電源：單相三線220V±10%50Hz
2、工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m
3、裝置容量：＜200VA
4、外形尺寸：155×80×123cm3
三、雙組型模擬電子電路實驗裝置基本實驗內容
本實驗臺提供模電實驗指導書，具有相當?shù)纳疃群蛷V度，各級各類學?？筛鶕?jù)自己教學的需要進行選擇，還可以結合自己的需要進行改寫、擴充及開發其它新的實驗項目。
1.常用電子教學儀器的使用
2.晶體管共射極單管放大器
3.場效應管放大器
4.負反饋放大器
5.射極跟隨器
6.差動放大器
7.集成運算放大器指標測試
8.集成運算放大器的基本應用Ⅰ—模擬運算電路
9.集成運算放大器的基本應用Ⅱ—信號處理(有源濾波器)
10.集成運算放大器的基本應用Ⅲ—信號處理(電壓比較器)
11.集成運算放大器的基本應用Ⅳ—信號處理(波形發生器)
12.RC正弦波振蕩器
13.LC正弦波振蕩器
14.函數信號發生器的組裝與調試
15.壓控振蕩器
16.低頻功率放大器Ⅰ—OTL功率放大器
17.期工程低頻功率放大器Ⅱ—集成功率放大器
18.直流穩壓電源Ⅰ—串聯型晶體管穩壓電源
19.直流穩壓電源Ⅱ—集成穩壓器
20.晶閘管可控整流電路
21.應用實驗—溫度監測及控制電路
22.綜合實驗—萬用電表的設計與調試
23)在系統可編程模擬器件設計實驗（配Lattice模擬可編程器件ispPAC20下載板）TRY-760I四合一機床電氣培訓考核柜
一、四合一機床電氣培訓考核柜簡介：

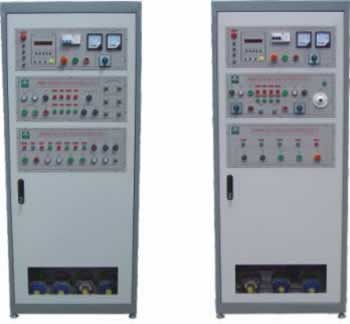

TRY-760I四合一機床電氣培訓考核柜是為各職業院校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實訓、實習、考核及技能鑒定而研發的實訓考核設備。由于四合一機床電氣培訓考核柜全部采用實際工業上應用電器，因而可靠性好、壽命長。設備外形美觀，操作方便，直觀性強，不但可用于相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控制線路維修技能的培訓。此外，它還能提供全方位真實的機床電氣故障排除的技能訓練，有效地提高學生對機床設備的維修技能。
二、四合一機床電氣培訓考核柜特點
1、四合一機床電氣培訓考核柜采用標準配電柜為主體柜，充分利用該柜雙面空間位置，把四種常用典型的機床線路組合在一個控制柜內，這四種機床分別為X62W型萬能銑床、T68型臥室鏜床、Z3040B搖臂鉆床、C6140普通車床，該控制柜的結構設計合理緊湊。一臺裝置完成四種機床實訓考核，經濟效益更加顯著。
2、直觀性強，通過操作可熟悉機床的電氣控制線路的原理和特點。
3、技能培訓用的控制線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分析及排除的訓練要求。
4、通過一只轉換開關就能實現兩種機床電路的切換，方便快捷。
5、可以人為的設置故障點，只要通過開關切換就可設置。
6、配電柜設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。
三、四合一機床電氣培訓考核柜技術參數
1、輸入電壓：三相四線～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：800mm×600mm×1800mm
5、設備重量：200kg
四、四合一機床電氣培訓考核柜主要配置
1、控制柜門
在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕。四種的操作按鈕和動作指示以及機床電路的切換開關；
通過電壓指示切換開關，在電壓表上分別能指示電網的UUV、UVW、UWU線電壓值；交流電流表用來監視負載的大??；
定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能。此外，還可以自動記錄由操作錯誤而造成的漏電告警次數，為學生實訓技能的考核提供了一個統一的標準。
2、控制柜主體
控制柜部分有四個機床電氣控制線路、相應的故障設置盒及演示電機組成。
五、四合一機床電氣培訓考核柜實訓項目
1、認識低壓電氣的結構
2、C6140普通車床電氣控制培訓
3、C6140普通車床電氣線路排故考核
4、X62W萬能銑床電氣控制培訓
5、X62W萬能銑床電氣線路排故考核
6、T68型臥室鏜床電氣控制培訓
7、T68型臥室鏜床電氣線路排故考核
8、Z3040B搖臂鉆床電氣控制培訓
9、Z3040B搖臂鉆床電氣線路排故考核
10、通過操作機床，掌握常用機床的操作方法
