PLC透明液壓傳動演示系統,雙面液壓PLC控制實訓裝置

來源：    作者：    發布時間：2019-12-24 13:57:44

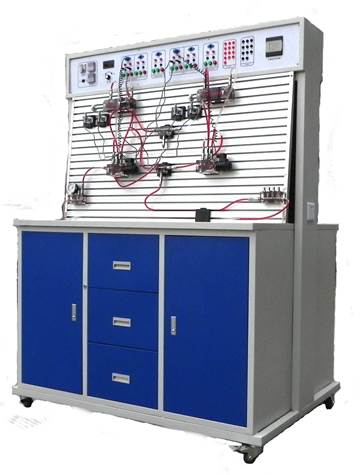

TRY-07PLC透明液壓傳動演示系統

一、PLC透明液壓傳動演示系統簡介

PLC透明液壓傳動演示系統是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，經過精心設計及與可編程控制器（PLC）的完美結合,使液壓原理與自動控制理論能得到有效的運用。該系裝置除了可以進行常規的液壓基本控制回路實驗外，還可進行模擬液壓控制技術應用實驗、液壓技術課程設計，以及可編程控制器（PLC）的學習及其基本應用實驗等，是機電一體化專業不可多得的實驗設備。

該PLC液壓傳動實驗臺系統適應于大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》《氣動控制技術》和《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電和液壓一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握液壓元件的結構，液壓回路的控制原理及設計方法等。還能通過實驗，掌握PLC可編程控制器的功能，控制原理及編程技巧等。

本PLC液壓傳動實驗臺系統采用透明液壓元件、組合插式結構、活動油路接頭　通用電氣線路。利用附配工具材料，參照實驗指導書可以方便的進行各種常用液壓傳動的控制、實驗及測試?？梢宰寣W生了解液壓油路及液壓元件內部的原理，結構及工作過程，是必備的液壓傳動教學儀器。

二、透明液壓傳動演示系統主要特點：

液壓繼電器控制實驗臺主要由實驗桌及實驗支架，實驗支架底板采用鋁合金材料、模具沖孔一次成型（申請?zhí)枺?00620131203.5）、液壓元器件和電器控制器件，繼電器控制器組件等組成：

實驗桌及實驗支架有單組（單面）設計金屬與塑料框架結構的支架，即單組為一張（2人座）實驗桌一套實驗器材，，可供學生在實驗桌前進行實驗。整體結構簡潔安裝拆卸靈活，實用性強。

1、液壓實驗組件采用活動按插結構,可同時進行一組實驗，實驗所需交直流電源采用固定形式，只需進行簡單的連接即可完成實驗的組合。同時實驗設備還有繼電器控制和PLC(可選)控制單元,有利于學校選擇低成本的實驗設備。

2、電氣控制面板輸入、輸出單元的腳是由PLC的腳引出，這樣在自行編程時可通過關掉PLC控制單元開關和PLC控制轉換板來實現多樣化的控制，從而實現PLC的功能資源共享。

3、實驗電磁閥采用低壓交流24V電源帶過載保護功能讓實驗更安全更有利的保護了實驗設備，并且裝置一只漏電熔斷器（漏電保護器）因此可進行安全可靠的實驗。

4、電氣主控單元采用繼電器或可編程控制器（PLC）控制，可與計算機通訊，實現計算機智能控制，同時也可以采用獨立的繼電氣控制單元進行電氣控制。通過比較可以體驗PLC控制器在自動化控制中的優越和先進性，對加深理解PLC大有幫助。為了提高PLC利用效率，并且把PLC點數腳引到實驗臺上，用戶可以利用PLC做其它的實驗項目。

5、該系統是目前較為理想的機、電、氣一體化的綜合實驗設備，具有實驗功能強適用范圍廣

三、液壓元件配置：

齒輪油泵、油箱、輔助油箱、郵箱擋塊頂板、油缸（帶行程撞塊）、彈簧回位油缸、增壓油缸、單向閥、液控單向閥、溢流閥、先導式溢流閥、接流閥、調速閥、順序閥、減壓閥、二位二通電磁換向閥、二位四通電磁換向閥、三位四通電磁換向閥、實芯雙出桿油缸、空芯雙出桿油缸、行程開關（常開）、行程開關（常閉）、壓力表、三通等。

四、PLC液壓傳動實驗臺主要技術參數：

實驗演示桌外形尺寸：1500mm×700mm×1600mm

實驗支架尺寸：1060mm×900mm

可編程控制器（PLC）：日本松下FP1-C14型主機，8輸入、6輸出（繼電器輸出型）。

直流電源：輸入AC220V、輸出DC24V、AC24V

1、額定電壓：220V頻率：50Hz

2、電機型號：YET-80102額定電流：0.8A

3、額定功率：150W額定電壓：DC220V

4、調速范圍：0~1200rpm

5、齒輪油泵技術參數：

額定轉速：1450rpm工作壓力0—0.8Mpa流量：10L/main

液壓泵工作是離液壓臺1.5m≤遠處噪聲58Db

五、PLC透明液壓傳動演示系統實驗項目：

六、透明液壓PLC控制實訓裝置配置清單

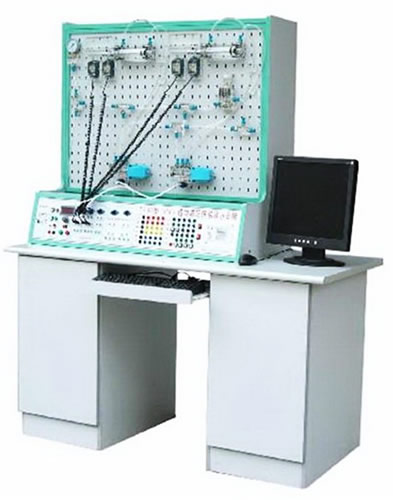

TRYQPC-T5雙面液壓PLC控制實訓裝置

一、雙面液壓PLC控制實訓裝置簡介

為了盡快的適應各個領域的發展，培養出大理的掌握液壓傳動基礎知識和實際操作技能的技術工人、技術員、工程師、輸送到社會主義建設的各條戰線。我公司根據《液壓傳動》、《液壓原理》、《機械基礎》、等教材內容要求和國內液壓元件特點，參考國外先進技術，經過多年的努力探索，我們以理論為依據，以實驗為手段，采用高精密度加工工藝，克服了透明有機塑料具有熱塑性，容易變形，機械強度差，而液壓元件表面光潔度，結構精度要求高的一系列實際困難，最終研制成功RYQPC-T5型透明液壓傳動演示系統。

透明液壓傳動演示系統配置各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。該實驗臺的實驗屏采用1.0mm冷軋鋼板精制而成,各液壓元件均采用過渡底板，整體外形美觀大方,結構堅固耐用，操作方便。本演示系統通過對以上四大基本功能的十八種基本控制回路的實驗演示（擴展實驗可達60種），使學生能熟識二十多種常用液壓元件的結構，性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。

TRYQPC-T5雙面液壓PLC控制實訓裝置參考了國內液壓元件特點，更加適合于國內的教學要求。系統采用透明液壓元件，組合卡槽式結構，活動油路接頭，通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制，實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動的理想教學設備。

二、雙面液壓PLC控制實訓裝置主要技術指標

1.電源：220V50Hz(市電)

2.演示臺外形尺寸：1500mm（長）×1100mm（寬）×1700mm（高）。

3．PLC可編程序控制器：松下（CPU224繼電器輸出方式）。

4.液壓實驗泵站500*350*300(mm)

工作電源：AC：220V永磁調速電機,調速范圍：0-1500轉/分

安全限速范圍：1000-1500轉/分液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB

5.演示實驗油路液流要求壓力僅需0.3-0.5Mpa(油泵最高壓力：Pmax＝1.5Mpa)

6.液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB?？刂苹芈?，壓力控制回路，速度控制回路，順序控制回路等基本功能

三、十八種基本液壓傳動控制回路

我公司產品可根據要求配置雙面型和單面型實驗臺，PLC可根據要求配置其它品牌型號，如（松下、歐姆龍等）；也可根據學校要求量身定制實驗設備；

TRYQPC-T5型透明液壓傳動演示系統配置清單
