自動生產線拆裝與調試實訓裝置,機電一體化綜合系統實訓實驗裝置
來源: 作者: 發布時間:2019-8-28 20:06:54
TRYAL-01自動生產線拆裝與調試實訓裝置
一、自動生產線拆裝與調試實訓裝置簡介
TRYAL-01自動生產線拆裝與調試實訓裝置是一種最為典型的機電與自動化產品,是為職業院校、職業教育培訓機構而研制的,它適合機電一體化、電氣自動化等相關專業的教學和培訓。它在接近工業生產制造現場基礎上又針對教學及實訓目的進行了專門設計,強化了自動化生產線的安裝與調試能力。
自動生產線拆裝與調試實訓裝置系統由六部分組成,分別為:供料機構、搬運機構、加工與檢測機構、搬運分揀機構、裝配機構、成品分揀機構,完成工件上料、搬運、加工、檢測、輸送、裝配、分揀等功能。涵蓋了自動化類中機電一體化和電氣自動化專業中所涉及的PLC控制、變頻調速、傳感器檢測、氣動、步進電機驅動與調速、機械結構安裝與系統調試等內容。通過基于該實訓系統的使用、訓練和培訓,能充分鍛煉操作者團隊協作能力、計劃組織能力、自動線安裝與調試能力、工程實施能力、職業素養、交流溝通能力、效率、成本和安全意識,引導高職院校自動控制類專業教學改革發展方向,促進工學結合人才培養模式改革與創新,培養可持續發展的滿足企業需求的自動化控制高技能人才。
二、自動生產線拆裝與調試實訓裝置特點
1.該實訓設備融機械部件安裝與調試、氣動系統的安裝與調試、電氣控制電路的安裝和PLC編程、機電設備安裝與調試、自動控制系統安裝與調試于一體,滿足實訓教學、工程培訓及職業競賽的需要;
2.該實訓考核設備PLC模塊I/O端子、變頻器接線端子、各常用模塊接線端子,均采用安全型插座,使用帶安全插頭的導線進行電路連接;各指令開關、光電開關、傳感器和指示元件的電路通過端子排進行連接。插拔線連接電路與端子排連接電路相結合,既保證學生基本技能的訓練、形成和鞏固,又保證電路連接的快速、安全和可靠。
三、自動生產線拆裝與調試實訓裝置技術性能
1.輸入電源:三相四線(或三相五線)~380V±10%50Hz
2.工作環境:溫度-10℃~+40℃相對濕度≤85%(25℃)海拔<4000m
3.裝置容量:<1.5kVA
4.外形尺寸:2500mm×850mm×1550mm
5.安全保護:具有漏電壓、漏電流保護,安全符合國家標準
四、自動生產線拆裝與調試實訓裝置系統配置
該實訓設備系統由型材實訓臺、供料機構、搬運機構、加工與檢測機構、搬運分揀機構、裝配機構、成品分揀機構、電源模塊、按鈕模塊、PLC模塊、變頻器模塊、步進模塊、各種傳感器、警示燈、電磁閥和I/O接口板等組成,完成工件上料、檢測、搬運、輸送、加工、裝配、分揀等功能。整體結構采用開放式和拆裝式設計,學生可以對各零件、部件、單元、直至整體機構進行零部件拆裝、調試、運行。
五.自動生產線拆裝與調試實訓裝置實訓內容
(一)實訓項目
1.傳感器應用技術實訓
該系統所使用的傳感器數量達四十多個,有電容式的、電感式的、光電式以及電磁式的,每一個都有著各自的特性、發揮著不同的作用,使系統得以可靠工作。學員可通過了解工作中各類傳感器的工作特性來加強對這些傳感器的感性認識,再結合拆裝式技能實訓,可使學員快速掌握所學知識。
2.氣動應用技術實訓
該裝置上使用了大量的SMC氣動元件,包括多種電控氣動閥、多種氣動缸、氣動夾爪、真空吸盤、真空發生器、過濾減速閥等。在學習這些氣動元件時,我們不但可以單獨學習每一種分離元件,而且還可以在學習時了解各種氣動元件之間以及氣動元件與其它元件之間是如何配合起來進行協調工作的。
3.PLC編程實訓
自動線中六個機構由兩套PLC控制器單獨控制,這使得自動化生產教學系統可以分成若干完全獨立的工作機構,使十幾個學生可以同時進行學習,而且每個學員都有動手的機會。在該設備上學員不但可以學習PLC的各種技術,而且可以學習綜合科技環境下PLC的多種應用。為靈活學習和掌握PLC的各方面知識提供了條件。
4.電氣控制電路實訓
自動化教學培訓系統六個工作機構其電控部分全部按照工業標準和習慣進行設計,并且以附件方式提供全部設計圖紙和說明書。學員在該設備上可學習電路原理圖分析、PLC各I/O地址查對和設備電路連線方法。
5.機械系統安裝與調試實訓
自動化生產教學系統上的六個工作機構可讓各組學員將機械部分全部的或部分的拆去,再按要求將其重新組裝,并且調試至系統可正常、可靠地工作。這對提高在校學生動手能力有極大幫助。
6.系統維護和故障檢測技術實訓
設備日常維護的內容和方法,以及系統常見故障分析、排除的方法。
(二)工作任務
1.自動線機構安裝
提供的設備功能部件和元器件裝配工業自動生產線;
(1)供料機構的安裝與調整 |
(2)搬運機構安裝與調整 |
(3)加工機構安裝與調整 |
(4)搬運分揀機構安裝與調整 |
(5)裝配機構安裝與調整 |
(6)成品分揀機構安裝與調整 |
(7)自動生產線設備系統安裝與調整 |
2.氣動系統的安裝與調試
通過配置的氣缸、電磁閥和磁性開關等氣動控制元件,可完成下列氣動技術的工作任務;
(1)氣動方向控制回路的安裝 |
(2)氣動速度控制回路的安裝 |
(3)擺動控制回路的安裝 |
(4)氣動順序控制回路的安裝 |
(5)氣動械手裝置的安裝 |
(6)氣動系統安裝與調試 |
3.電氣控制電路的安裝和PLC編程
通過配置的PLC、變頻器、步進電機、指令開關和傳感器等,可完成下列PLC應用技術工作任務;
(1)電動機正反轉控制電路的連接與程序編寫 |
(2)電動機變頻調速控制電路的連接與控制程序編寫 |
(3)步進電機驅動電路的連接與程序編寫 |
(4)氣動方向控制程序編寫 |
(5)氣動順序動作控制程序編寫 |
(6)氣動機械手控制程序編寫 |
(7)自動生產線控制程序編寫 |
4.自動控制系統安裝與調試
通過配置的供料機構、搬運機構、加工與檢測機構、搬運分揀機構、裝配機構、成品分揀機構,可進行機構重組,完成自動生產線的安裝、接線、編程、調試;

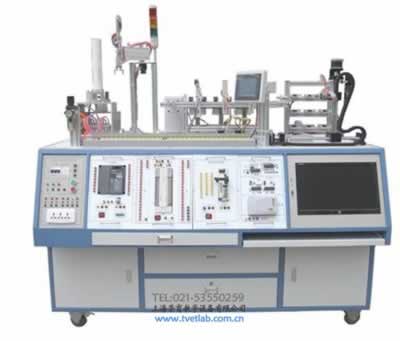

TRYJD-03機電一體化綜合系統實訓實驗裝置
機電一體化綜合系統實訓實驗裝置簡介:
TRYJD-03機電一體化綜合系統實訓實驗裝置根據任務引領式行為導向教學法,以重點培養學生的動手實操能力,團隊協作能力,創新能力等。是面向職業教育的新一代綜合機電一體化實訓考核設備。該設備由鋁合金安裝實訓平臺,生產供料單元,運輸單元及倉庫單元等部分組成,學生可根據學習需求按照實訓項目要求選擇需要的部件和安裝位置,可在鋁合金安裝平臺上組成各種不同的產品生產過程的生產設備。
多種控制方式融為一體,同一種負載模型可以通過多種驅動方式進行控制,真正實現培養學員的創新思路和技能。本產品以模塊化開放式結構為主要特點,集成了機電一體化技術、自動化技術、傳感器技術、通訊及監控技術、電子技術、電工技術和機械裝調技術,全面鍛煉學生的動手實操能力團隊協作能力以及思維創新能力。
一、機電一體化綜合系統實訓實驗裝置技術參數:
工作電源:三相五線380V±5%50Hz
安全保護:漏電保護(動作電流≤30mA),過流保護,熔斷器保護
接線方式:半集中/開發雙型接線
額定功率:0.8Kw
環境溫度:-10℃~40℃
相對濕度:≤90%(25℃)
外形尺寸:1600×925×1050mm
變頻器:三菱FR-E740-0.75KW
PLC:三菱FX2N-48MT
步進電機:24VDC9級細分2A
PLC擴展模塊:FX0N-3A
觸摸屏:三菱GT1155-QSBD-C
單片機模塊:偉福SP-51
電機控制單元:220/380V雙向控制1:50減速箱
氣動元器件:原裝SMC或亞德客
設備重量:100kg
二、機電一體化綜合系統實訓實驗裝置結構:
實驗桌:采用優質鋼板做骨架,經過機械加工成型,外表面噴涂彩色環氧聚塑,整機既堅固耐用,又美觀大方??梢詢?nèi)嵌入計算機系統,并配備可隱藏式書桌,既能做實操平臺又能做編程工位還能進行理論教學。桌下前柜內存放執行模型電腦機箱等,后柜可用于存儲實訓模塊,抽屜內具有工具箱模具,便于存放工具、萬用表、導線、實驗指導書等,方便實訓室管理。
桌面部分:采用20mm鋁型材拼接式設計,鋁型材表面平均分布T型槽,學員可以利用T型槽輕松布局和安裝執行機構零件,方便實訓操作。
實訓模塊:外殼采用優質鋼板加工而成,表面進行靜電噴塑處理。面板采用優質純鋁板加工,進行化學蝕刻彩色處理,面板圖文字符采用現代噴描技術處理,使面板標識清晰且經久耐用。設置的電路美觀整齊、科學規范。統一的尺寸規格,使得所有掛箱均可隨意更換,操作方便。
實訓模塊具有兩種接線模式,可以開放單獨對實訓單元的IO進行連接,也可以統一分配地址,減少接線所耽誤的時間。
實訓單元:共包括上料站、搬運站、分揀站和倉儲站,采用優質鋁材或異型材做框架,原裝SMC或歐姆龍元器件做電控檢測部分,每個站與站之間可自由組合搭配,形成不同的控制模式,方便教師設置課題。如(按物料流動順序):課題一、上料單元→搬運單元→分揀單元→倉儲單元,課題二、倉儲單元→搬運單元→分揀單元,課題三、上料單元→倉儲單元→搬運單元等等,可以任意組合,靈活多變。每個實訓單元都配有特制的底座,底座上集成執行單元機構、電磁氣動閥、傳感器保護電路等裝置,實訓方便接線簡便可靠。
三、機電一體化綜合系統實訓實驗裝置優點:
設備采用了全鋼制結構,計算機嵌入式設計,既符合編程又方便機械裝調,突出了實訓設備一體化的特點,增強了實訓室的整體效果,便于日常管理;
集成了多種控制方式,實訓機構可以通過PLC控制、單片機控制和電子線路控制,真正做到任務引領的方式將多專業知識有機融于一體;
模塊化設計,兼容多種型號的PLC、變頻器等工控裝置,實現因地制宜的多元化教學,可針對不同的教材與教學大綱開展實訓項目;
不拘一格的運動實訓單元設計,運動實訓單元包括上料單元、搬運單元、分揀單元和倉儲單元,幾個單元之間位置可以互換,不拘于一種組合方式,物料流動形式具有多向性,全方位激發學員的創新思維;
多種驅動方式,本套設備集成了多種類型的電機,均可對同一負載進行驅動,如分揀機可以用三相異步電機通過變頻器帶動,也可以通過直流電機、步進電機或者伺服電機帶動,自由更換,訓練與考核學員綜合運用能力。
四、機電一體化綜合系統實訓實驗裝置配置與要求:
N0 |
配置名稱 |
型號規格(長×寬×高) |
單位 |
數量 |
備注 |
1 |
實訓臺 |
計算機內嵌式設計 |
套 |
1 |
配備可隱藏式書桌裝置,集成計算機系統、工具箱、模塊存儲柜 |
2 |
上料實訓單元 |
SMC或亞德客 |
套 |
1 |
通過氣動組件、傳感器組成的自動上料執行控制單元。 |
3 |
搬運實訓單元 |
SMC或亞德客 |
套 |
1 |
通過氣動組件組成的搬運物料執行控制單元 |
4 |
分揀實訓單元 |
SMC或亞德客 |
套 |
1 |
通過皮帶、顏色傳感器、材質傳感器、氣動組件、電動機、編碼器組成的物料分揀控制單元 |
5 |
倉儲實訓單元 |
SMC或亞德客、三菱 |
套 |
1 |
通過絲桿裝置、步進系統、氣動組件組成的倉儲執行控制單元 |
6 |
人機界面實訓單元 |
三菱GT1155256色 |
套 |
1 |
集成化GOT控制單元,可實現人機對話 |
7 |
警示器實訓單元 |
24VDC |
套 |
1 |
紅色、綠色指示燈,指示系統工作狀態 |
8 |
PLC實訓模塊 |
FX2n-48MT+FX0N-3A |
套 |
1 |
配套3A模塊,可實現模擬量輸入輸實驗與晶體管輸出的實驗,增加實訓項目 |
9 |
單片機實訓模塊 |
偉福SH-51系統 |
套 |
1 |
可在線仿真,集電極開路輸入,繼電器輸出,并配備AT89C51單片機小系統轉換插座 |
10 |
變頻器實訓模塊 |
三菱FR-E700-0.4k |
套 |
1 |
驅動三相步進電機 |
11 |
步進電機實訓模塊 |
多細分度可調2A輸出 |
套 |
1 |
包含兩套步進電機驅動模塊 |
12 |
電機實訓模塊 |
三相減速電機 |
套 |
1 |
|
13 |
實操工具包 |
扳手、螺絲刀、特種工具 |
套 |
1 |
|
14 |
各類實驗導線 |
套 |
1 |
五、機電一體化綜合系統實訓實驗裝置可進行的實驗項目:
送料單元
1、氣動組件的應用與裝調 |
2、霍爾磁性開關的裝調 |
3、對射型傳感器的應用 |
4、匯流板式電磁閥的控制應用 |
5、重力填充式機構的安裝與調試 |
6、反射型傳感器定位應用 |
搬運單元
1、氣動組件的應用與裝調 |
2、霍爾磁性開關的裝調 |
3、三軸運動機械手控制 |
4、機械手單周期運動控制 |
5、機械手連續運動控制 |
6、機械手步進運動控制 |
7、機械手手動/自動控制 |
8、機械手錄制控制 |
分揀單元
1、氣動組件的應用與裝調 |
2、變頻器基本參數設置實訓 |
3、變頻器PU操作實訓 |
4、變頻器外部控制實訓 |
5、變頻器點動調試實訓 |
6、變頻器無極調速實訓 |
7、變頻器多段速度控制實訓 |
8、變頻器自定義端子實訓 |
9、反射性傳感器的應用 |
10、材質傳感器的應用 |
11、霍爾傳感器的應用 |
12、電機控制傳送帶運行實訓 |
13、步進系統控制傳送帶運行實訓 |
14、分類記錄管理 |
倉儲單元
1、氣動組件的應用與裝調 |
2、絲桿傳動系統裝調與應用 |
3、出入倉管理程序的應用 |
4、貨倉分配管理應用 |
5、倉庫統計與分類管理 |
6、脈沖定位控制應用 |
7、步進系統控制與應用 |
8、倉位開關控制與應用 |
人機界面單元
1、窗口切換 |
2、界面制作 |
3、數據輸入 |
4、PLC寄存器連接 |
5、流動文字 |
6、界面總控實訓 |
7、手動自動控制 |
8、數據匯總及管理實訓 |
9、數據查詢及更改實訓 |
