TRY-DG1電工技術實驗箱,電工技術實驗平臺

一、電工技術實驗箱,電工技術實驗平臺簡介：

TRY-DG1電工技術實驗箱,電工技術實驗平臺主要是進行“電工學”及“電路原理”中的強電部分實驗，如單相交流電路、三相電路、日光燈電路實驗。本實驗平臺由模塊單元和元件庫相結合的板面構成，全部采用歐洲標準的安全插座和安全實驗導線，連線方便，接觸可靠，而且壽命長、效率高，有效預防觸電隱患。實驗平臺上印有元件符號及主要參數便于學生識別。實驗箱結構緊湊實用直觀，安全可靠，能有效培養學生的動手能力，維修方便、簡捷?？蓾M足各類高、中等院校及職業技術類院校開設的電工典型實驗。

二、電工技術實驗箱,電工技術實驗平臺組成

（1）電源：三相220V±10%，50HZ

（2）耦合電感一對。

（3）單相變壓器l只，變壓比為220V比36V，功率50W。

（4）三相燈組負載，每相可插入15W燈泡3只。

（5）三相電容負載，0.47uf/400V、luf/400V、2uf/400V各3只。

（6）三相開關l只。

（7）元件組：有保險絲座3只、鎮流器（20w）l只、啟輝器、電阻、luf、2uf、4uf電容器等元件。

（8）指針式電壓表頭l只、指針式電流表頭l只。

（9）三相四線漏電斷路器屬選購件,用戶根據具體情況選配。

三、電工技術實驗箱,電工技術實驗平臺可完成以下實驗：

（1）用三表法測量電路等效參數。

（2）正弦穩態交流電路相量的研究。

（3）互感電路的測量。

（4）單相變壓器特性的測試。

（5）三相交流電路電壓、電流測量。

（6）三相電路功率的測量。

（7）功率因素及相序的測量。

（8）其它電工學控制實驗。

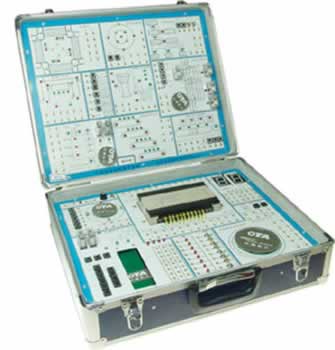

TRY-PLCX1系列可編程控制器實驗箱

一、X1系列可編程控制器實驗箱特點

1、PLC主機采用SIEMENSS7-200CPU226CNAC/DC/RLY，該主機提供：輸入24點、輸出16點，功能上完全滿足目前高等院校的PC教學要求，也可按照用戶要求，使用其他品牌的PLC主機，如三菱、歐姆龍、松下、富士等，而實驗?zāi)K不作改動。

2、采用模塊化設計，包括PLC主機模塊和14個實驗?zāi)K。各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上，各實驗?zāi)K都有獨立的輸入、輸出、公共端，這樣在實驗時只需連接所用到的端口。用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障。

3、較多地采用了實物產品，提高了實驗的真實程度，確保了實驗的實用性。

（1）采用步進電機、減速步進電機、直流電機和減速直流電機等四種電機，其中減速步進電機配有單片機控制的伺服電路，運轉平滑、精確，噪聲??；

（2）使用了十個繼電器，并在實驗板上畫有繼電器的正反轉接法示意圖，讓學生理解并掌握繼電器在正反轉控制電路中的使用方法；

（3）使用了十二個傳感器，可完成閉環控制實驗，如電梯、刀庫等實驗。

4、實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中根據用戶的要求和建議，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。

5、實驗項目豐富，擴展靈活，使用可靠，在教學活動或項目開發中易于使用和維護，是目前國內市場上一款性價比極高的PLC教學實驗設備。

二、X1系列可編程控制器實驗箱技術性能

1、輸入電源：AC:220V50HZ

2、工作環境溫度：-10-55℃相對濕度<85%(25℃)

3、主機（推薦配置）：SIEMENSS7-200CPU226（AC電源）：輸入24點、輸出16點。

4、輸出24V、2A。過流、過載、過壓保護

三、X1系列可編程控制器實驗箱實驗內容

可完成六類指令實驗：

第一類基本指令實驗

第二類定時器及計數器指令實驗

第三類移位寄存器指令實驗

第四類置位/復位及脈沖指令實驗

第五類跳轉指令實驗

第六類常用功能指令實驗

可完成十三個模塊控制實驗項目：

實驗箱配有實驗指導書，連接線等附件，免費提供軟件及實驗程序。

四、實驗箱配合指導書可掌握下列指令的應用，清單如下：

（一）基本指令

（二）功能指令：

（三）幾個基本電路的編程：

（1）常用啟動/停止電路；

（2）延時接通/斷開電路；

（3）計數器的應用；

（4）閃爍電路；

（5）移位寄存器的應用
