電梯曳引安裝實訓考核系統,電梯安裝維修保養實訓考核設備

來源：    作者：    發布時間：2019-8-11 21:19:58

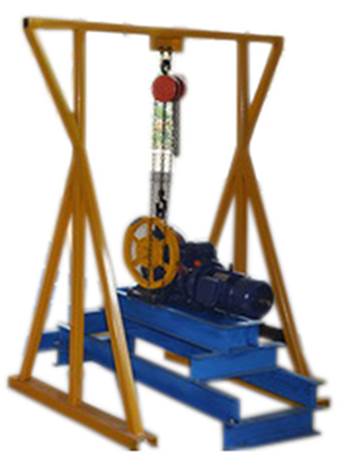

TRYDT-2016C電梯曳引安裝實訓考核系統

一、電梯曳引安裝實訓考核系統描述

TRYDT-2016C電梯曳引安裝實訓考核系統是產生輸出動力，通過曳引力驅動轎廂的運行。電梯曳引安裝實訓考核系統主要由曳引電動機、減速箱、電磁制動器、曳引輪、導向輪、曳引鋼絲繩等部件組成。

曳引系統又稱曳引機，為電梯運行提供動力，曳引轎廂運行。曳引機主要由曳引電動機、減速箱、電磁制動器、曳引輪、導向輪、曳引鋼絲繩和機座等部分組成。曳引機通過曳引鋼絲繩經導向輪將轎廂和對重裝置連接，其輸出轉矩通過曳引鋼絲繩傳送給電梯轎廂，驅動力通過曳引繩與繩輪之間的摩擦力產生。

（圖片為參考，以實物為準）

二、電梯曳引安裝實訓考核系統結構特點

1、采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；

2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；

3、采用真實機構器件，使學生學到的與實際應用的一致；

4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作。

5、裝置采用真實的部件。特殊的框架設計能夠使學生更直觀地了解曳引系統的結構，更有效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。通過該裝置，也可進行電梯人工盤車練習，掌握其要點。另外學生也可根據相關圖紙要求，借助模擬井道框進行電梯井道放樣與導軌安裝。

三、電梯曳引安裝實訓考核系統技術指標

1、整機重量：≤600kg；

2、外形尺寸：4000mm×3200mm×4200mm（長×寬×高）；

3、限速器下行機械動作速度：≤0.75m/s；

4、安全鉗動作速度：≤1m/s；

5、曳引機額定速度：0.4m/s；

6、曳引機額定載重：450kg；

7、曳引機防護等級：IP41；

四、電梯曳引安裝實訓考核系統實訓項目

1、T型導軌（轎廂導軌）安裝與調整；

2、對重導軌安裝與調整；

3、曳引機架的安裝與調整；

4、曳引機的安裝與調整；

5、轎廂龍門架的安裝；

6、T型導軌上導靴的安裝；

7、安全鉗連桿的安裝；

8、對重框的安裝；

9、限速器的安裝；

10、曳引繩的懸掛；

11、漲緊裝置的安裝與調整；

12、T型導軌下導靴的安裝；

13、安全鉗與下導靴的調整；

14、限速器與安全鉗的聯動調整；

15、導軌與導靴的保養；

16、曳引機的保養；

17、曳引繩的保養；

18、限速器－安全鉗的保養；

19、人工盤車的練習。

五、電梯曳引安裝實訓考核系統配置清單

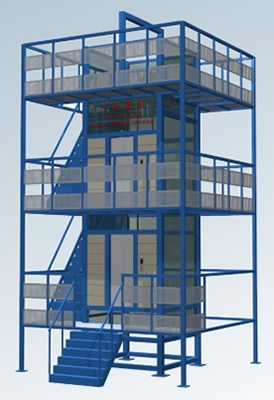

TRYDT-2016F電梯安裝維修保養實訓考核設備

一、電梯安裝維修保養實訓考核設備描述

TRYDT-2016F電梯安裝維修保養實訓考核設備是根據電梯安裝、維修與保養職業崗位的日常工作任務及其能力要求，采用現階段電梯的主流部件和控制方式開發的一種實訓平臺。適合于職業院校和技工學校建筑設備安裝專業、樓宇自動化專業、機電設備安裝及電氣技術應用等專業的《電梯安裝與維修》的教學與實訓。

TRYDT-2016F電梯安裝維修保養實訓考核設備由電梯井道、電梯總成、操作臺和電氣控制等四個單元組成。導軌、轎廂、曳引機、限速裝置、對重等機械部分采用現階段主流電梯的標準部件或配套的機構，且從部件產生到安裝、調試、運行嚴格執行國家相關技術標準。獨特的井道，不僅方便進行教學與實訓，而且營造了電梯安裝、維修與保養的真實情景。實訓設備由控制系統采用串行通信的VVVF微機電梯控制系統，曳引電機采用現階段電梯主流曳引電機—變頻調速的“永磁式同步電機”。具有電梯運行的真實功能，又科學、合理的整合電梯安裝、維修與保養的學習功能，是該裝置的特點。

實訓時，采用將轎廂與對重塊卡緊在導軌上方式防墜、采用防護網防止工具、零件等物品墜落傷人，采用光幕屏蔽井道，防止學生或動物誤入井道等多重安全防護措施，保證教學與實訓的安全。

（圖片為參考，以實物為準）

二、電梯安裝維修保養實訓考核設備技術參數

◎工作電源：三相五線供電AC380V/220V±7.5%50Hz;

◎參考尺寸：4500×3700×8000mm（長×寬×高）;

◎安全保護措施：具有接地保護、過流、過載、漏電保護及防摔、防撞保護功能，符合相關的國家標準;

◎最大功率消耗≤7.5kW。

三、電梯安裝維修保養實訓考核設備配置清單：

四、SJG實訓電梯主要用料明細：

五、SJG實訓電梯詳細用料配置：

注：自產品交貨起壹年內，正常使用情況下，由于產品質量原因(非使用不當?shù)热藶樵?造成的設備故障，免費保修。
