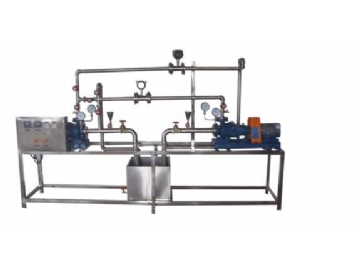

離心泵特性曲線測定實驗裝置

一、離心泵特性曲線測定實驗裝置簡介

離心泵特性曲線測定實驗裝置通過實驗，使學生充分了解離心泵的結構與特性，學會離心泵的操作；使學生能夠掌握用閥門調節離心泵流量的方法，學習離心泵特性曲線的測定方法。

二、離心泵特性曲線測定實驗裝置主要配置：

離心泵、蓄水箱、渦輪流量計、壓力表、壓差計、轉速傳感器、功率傳感器、實驗管道、閥門、自循環裝置、不銹鋼框架。

三、離心泵特性曲線測定實驗裝置技術參數：

1、運行環境：溫度0-400C，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作

2、離心泵采用管道離心泵，額定功率：0.37KW，轉速：2800r/min，吸程：8m，效率：34%，流量：2.5m3/h，揚程：15m，實驗范圍寬，能明顯出現空化汽蝕現象。

3、壓力傳感器采用擴散硅型量程為（0-0.6Mpa）

4、渦輪流量計流量：0～5.5m3/h。

5、蓄水箱：約70L，不銹鋼材質，當停止供水開啟灌泵閥時，可使泵運行時出現汽蝕現象。

6、實驗所用的流體—水為全循環設計。

7、電控箱，裝有開關及指示燈、變頻器0.37KW，遠程無線數據采集模塊。

8、采用無線通訊方式采集現場數據，復雜計算過程計算機后臺處理，實時顯示流量，功率、力矩等參數

9、其他：管路、閥門；整體框架：不銹鋼材質。

10、外形尺寸：1650×650×1500mm。

四、離心泵特性曲線測定實驗裝置實驗?zāi)康模?/STRONG>
