熱網水利工況實驗臺

熱網水利工況實驗臺主要配置：

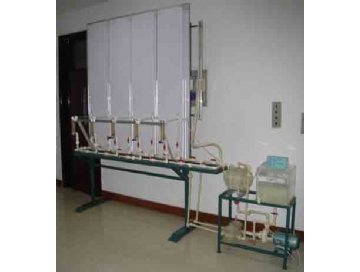

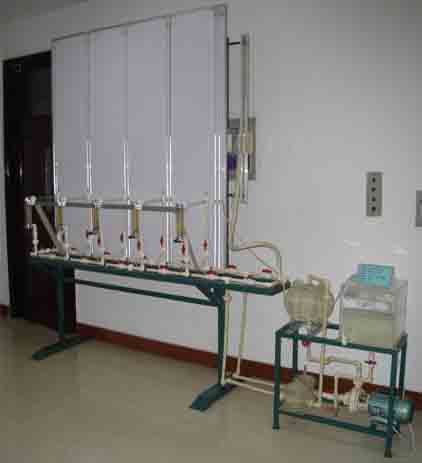

下半部由管道、閥門、轉子流量計、有機玻璃穩壓罐、有機玻璃鍋爐、防腐水泵組成，用來模擬由5個用戶組成的熱水網路。上半部有高位水箱和安裝在一塊垂直木版上的10根玻璃管，玻璃管的頂端與大氣相通，玻璃管下端用膠管與網路分支點相接，用來測量熱網用戶連接點處的供水干管與回水干管的測壓管水頭（水壓曲線高度）。每組用戶的兩支玻璃管間附有標尺以便直觀的讀出各點壓力。

熱網水利工況實驗臺技術參數：

規格：2600mm×400mm×2400mm

功率：220V　550W

模擬熱水網絡，進行多種水利工況模擬變化實驗，了解熱網水壓圖的變化情況。
