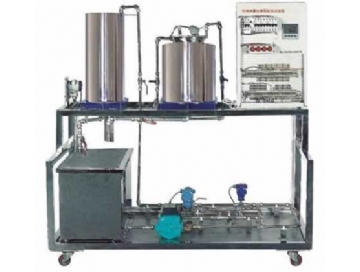

TRYGC-13過程測量?jī)x表技能實訓裝置

一、過程測量?jī)x表技能實訓裝置簡介

TRYGC-13過程測量?jī)x表技能實訓裝置設計結合了目前職業院?！痘y(cè)量及儀表》、《過程儀表測量》、《過程檢測儀表》以及《儀表測量工操作實訓》等課程實訓大綱的要求。通過該實訓裝置的使用和學習，學生能夠掌握有關過程儀表的測量及自動化儀表的安裝、測量及使用。

二、過程測量?jī)x表技能實訓裝置特點

1.對象系統為不銹鋼框架，所有器件均為不銹鋼材料設計

2.傳感器的二次測量?jī)x表安裝在網孔板上，方便學生在現場進行各項操作

3.控制部分采用不銹鋼網孔板，將現場信號通過接線端子排直接接到測量?jī)x表，增強了學生的動手能力，同時對于現場儀表的接線更加直觀明了

4.對象系統設計美觀，開放性好，為學生實訓提供了一個較好的實訓對象

三、過程測量?jī)x表技能實訓裝置技術性能

1.輸入電壓：?jiǎn)蜗嗳€(xiàn)～220V±10%  50HZ

2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

3.整體尺寸：160cm×75cm×154cm

4.裝置容量：≤3kVA

四、過程測量?jī)x表技能實訓裝置組成

被控對象（不銹鋼框架）：

1.動力系統：1套

2.水箱：2套

3.儲水箱：1套

4.液位：1路壓力變送器進行水箱液位檢測

5.流量：1路渦輪流量計進行管道流量檢測

6.壓力：1路差壓變送器進行閥門前后端壓力差檢測

7.溫度：共2路，1路PT100和1路K分度熱電偶對各自的介質溫度檢測

8.管路：若干

9.閥門：若干

控制系統（網孔板）：

1.網孔板：1套

2.漏電保護器：5個

3.開關電源：1個

4.單相調壓模塊：1個

5.K分度熱電偶冷端補償器：1個

6.接線端子排：若干

7.智能儀表：1個

配件：常用工具及裝置配套件

五、過程測量?jī)x表技能實訓裝置實訓項目

1.實訓裝置的結構組成和系統認識

2.傳感器工作原理的認識

3.傳感器安裝測量技能實訓
