首頁 / 新聞資訊

電工技術實驗裝置,電工電子電力拖動實驗裝置

來源:    作者:    發布時間:2020-5-29 19:40:39

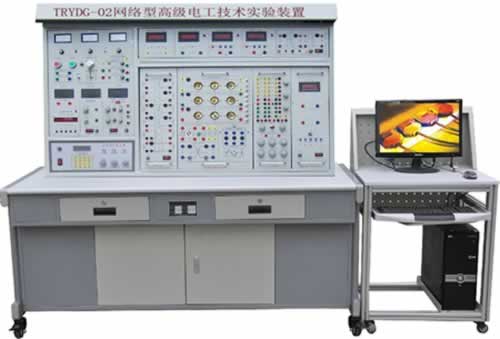

TRYDG-02網絡型高級電工技術實驗裝置

功能簡介:

TRYDG-02網絡型高級電工技術實驗裝置在"TRYDG-01電工技術實驗裝置"的基礎之上將儀表等全部更換為智能化數字儀表,配以局域網聯網、多媒體實驗教學管理軟件。實驗內容和技術功能與TRYDG-01一致。

實驗臺(學生端)采用了總線通信方式,PC機通過實驗臺內置的實驗管理器對電工綜合實驗裝置上的智能教學儀器進行數據采集與管理(配置數據采集器)。

網絡型高級電工技術實驗裝置

一、局域網聯網型:

實驗室內部網采用星型結構,實驗室服務器由教師端計算機擔任,實驗數據采集由學生端計算機執行。

根據實際情況的需要,將本系統中的用戶分為三類即:實驗學生,指導老師和系統管理員。其中學生又可以分一般學生和特殊學生,一般學生可以做教學大綱所規定的常規實驗;特殊學生除常規實驗外,還可以自己設計實驗,提高學生的創新思想,增加實驗室的開放度。每一類用戶都擁有自己的管理權限,其中學生的權限最低,系統管理員的權限最高。

系統管理員負責對整個系統進行維護以及對用戶基本信息庫和實驗基本信息庫的錄入和維護工作,并分配和管理各個用戶。指導老師負責在實驗開始前選擇實驗,對學生提交的數據進行審核,對實驗數據的合理性做出判斷,不成功者可要求其重做。實驗結束后,對學生本次實驗進行評分,在學期結束后對整個學期的所有實驗進行綜合評分,并生成每個班級的學生成績表,老師可以對學生的成績進行查詢、打印等。實驗報告是通過在原定的實驗報告上加上學生的實驗分析和數據計算而形成的。

本軟件提供了很多在實驗過程中所要用到的輔助工具,例如計算器、畫圖工具等。

教師機軟件包含如下功能:

1.對學生提交的實驗數據的合理性作出判斷,以便決定學生該次實驗是否成功,不成功者可要求其重做;

2.實驗結束后,教師可根據學生提交的實驗數據、重做次數、故障次數和實驗超時時間,對學生本次實驗進行評分;

3.在每個學期結束后,使用自動評分系統可對整個學期的所有成績進行綜合評分,并可生成和打印每個班級的學生成績表。評分系統的相應參數包括實驗成績、理論成績和實驗缺勤系統等客觀數據,教師可給這些參數分配系數;

4.教師可根據學校的教學計劃來編輯數據庫中所帶的實驗內容,也可增加自行設計的實驗內容;

5.網上在線指導學生實驗;

6.管理實驗臺的使用以及正常與否,是否可以進行實驗等信息。

學生端軟件包含如下功能:

1.將實驗結果輸入數據庫中;

2.自動生成實驗報告,實驗報告包括實驗?zāi)康摹嶒炘?、實驗設備、實驗數據、實驗曲線、實驗問題組成;

3.學生可通過網絡向教師申請打印實驗報告;

4.歷次實驗成績的查詢;

5.網上在線與實驗指導教師交流;

二、實驗室網站

隨著學校校園網的普及,開放式實驗教學,虛擬實驗教學,網絡實驗教學都成為可能。為此,我公司開發了“實驗室網站”軟件,學生除現場數據采集需要到實驗室網站,電工技術實驗裝置實驗室外,其他操作可以在校園里任何一臺聯網的PC機上登錄完成,老師也可以在校園里任何一臺聯網的PC機上登錄完成相應的操作。

學生可實現的功能:

1.網上學生信息注冊、登錄

2.網上電子器件查詢、課件或軟件下載

3.網上實驗報告上載、查詢及瀏覽等

4.網上實驗預約,具有網上留言功能;實驗開課情況查詢

5.網上學生實驗成績查詢

6.網上學生信息反饋(以E-mail的形式)

7.網上實驗討論區(基于Web)

老師可實現的功能:

1.網上老師信息注冊、登錄(依權限)

2.網上通知發布

3.網上器件擴充(添加新的電子數據)或查詢、課件或軟件下載或上載

4.網上教學計劃制定(安排實驗內容、時間,地點,指導老師)及查詢

5.網上實驗預約查詢、實驗成績查詢

6.網上實驗報告自動生成、查詢、下載、瀏覽、批改。

7.網上實驗成績統計

8.網上老師信息反饋(E-mail)

9.網上實驗討論區

注:電腦、網線、交換機自備

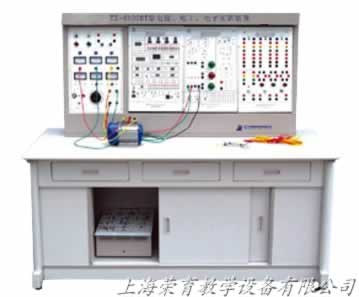

TRYDG-01B電工電子電力拖動實驗裝置

電工電子電力拖動實驗裝置功能簡介

TRYDG-01B型電工電子電力拖動實驗裝置是在“TRYDG-01型電工技術實驗裝置”的基礎上增加“數字電路”、“模擬電路”和“電力拖動”實驗內容和相應的實驗掛件。增加掛件名稱和功能如下:TRYDG-01B型電工電子電力拖動實驗裝置一、TRYDG-11數字電路、模擬電路提供穩壓電源四路(±5V/0.5A;±15V/0.5A,均有短路保護、自動恢復功能)、低壓交流電源(0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路)、四位十進制譯碼顯示器、兩組撥碼盤、8位邏輯開關、8位電平指示器、三態邏輯筆、單次脈沖源、揚聲器、振蕩線圈、按鍵、橋堆及電位器等。另外,還設有一些高可靠圓腳集成電路插座(8P2只、14P3只、16P4只、28P1只、40P1只)及可靠的鍍銀長紫銅管(供插電阻、電容、電位器、晶體管等元件)。實驗掛箱配有:①共射極單管放大器負反饋放大器實驗板、②射極跟隨器實驗板、③RC正弦振蕩器實驗板、④差動放大器實驗板、⑤OTL功率放大器實驗板共五塊及若干分立元件,可采用固定線路或分立元件靈活組合進行實驗,有利于提高學生動手能力。

電工電子電力拖動實驗裝置

二、TRYDG-15繼電接觸控制

提供中間繼電器二只,熱繼電器一只,熔斷器三只,轉換開關三只,按鈕一只,行程開關四只,信號燈、保險絲座各一只。各器件的工作端子均已引到面板上,供實驗接線用。

三、TRYDG-17繼電接觸控制

提供交流接觸器(線圈電壓380V)三只,熱繼電器一只,電子式時間繼電器(通電延時,工作電壓380V)一只,變壓器(220V/26V/6.3V)、整流電路、能耗制動電阻(10Ω/25W)各一組,帶燈按鈕(黃、綠、紅各一只)三只。實訓裝置將各器件的工作端子引到面板上,供實驗接線用。

配置清單(每臺)

TRYDG-01

電源儀器控制屏

1套

TRYDG-02

實驗桌

1張

TRYDG-03

電路基礎實驗掛件

1套

TRYDG-04

交流電路實驗掛件

1套

TRYDG-05

元件箱

1套

TRYDG-06

單相智能功率、功率因數表

1只

TRYDG-09

真有效值交流數字毫伏表

1只

TRYDG-10

受控源(四路)、回轉器、負阻抗變換器

1套

TRYDG-11

數字電路、模擬電路實驗掛件

1套

TRYDG-15

繼電接觸控制

1件

TRYDG-17

繼電接觸控制

1件

三相交流電機

2臺

高可靠護套結構手槍插式實驗連接線及配件

1套

電工電子電力拖動實驗考核裝置實驗項目:

(一)電工實驗項目,同“TRYDG-01電工技術實驗裝置”。

(二)數字電路實驗項目:

l.與門電路邏輯功能測試

2.或門電路邏輯功能測試

3.與非門電路邏輯功能測試

4.非門電路邏輯功能測試

5.CM0S門電路的測試

6.基本RS觸發器

7.JK觸發器

8.D觸發器

9.555時基電路的應用

10.二­——十進制計數器

11.二——十進制8421譯碼器13.減法器

12.加法器

14.由集成與非門構成單穩態觸發器

15.T觸發器實驗

16.組合電路的設計之一——編碼轉換

17.組合電路的設計之二——顯示電路

18.同步時序電路的設計

19.計算機時序電路的設計

20.CM0S集成A/D、D/A轉換電路實驗

……自行設計、開發實驗電路。

(三)模擬電路實驗

采用固定線路和分立元件靈活組合進行實驗。

1、固定線路板實驗有:

(1)共射極單管放大器負反饋放大器實驗

(2)射極限跟隨器實驗

(3)RC正弦振蕩器實驗

(4)差動放大器實驗

(5)OTL功率放大器實驗

2、分立元件可完成:單管放大、整流、濾波、穩壓、運放、全波可控及趣味性實驗,也可利用此平臺開發其他實驗項目。

(四)電力拖動實驗

1.閘刀開關正轉控制線路

2.接觸器點動正轉控制線路

3.具有自鎖的正轉控制線路

4.具有過找保護的正轉控制線路

5.接觸器聯鎖的正反轉控制線路

6.按鈕聯鎖的正反轉控制線路

7.按鈕接觸器復合聯鎖控制線路

8.接觸器控制串聯電阻降壓起動線路

9.時間繼電器控制串聯電阻降壓控制線路

10.接觸器控制Y/△降壓起動

11.時間繼電器控制Y/△降壓起動

12.QX3-13型Y/△自動起動控制線路

13.半波整流能耗制動控制線路

14.全波整流能耗制動控制線路

15.C620車床電氣控制線路

16.單相運行反接制動控制線路

17.電動葫蘆電氣控制線路

18.控制電路聯鎖控制線路

19.主電路聯鎖控制線路
