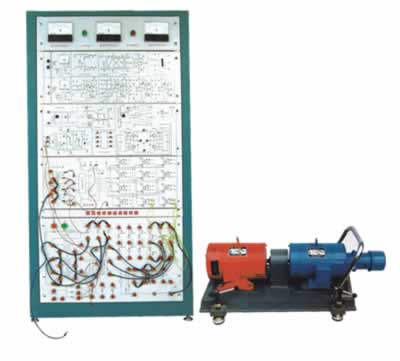

TRY-740F直流電動機運動控制實驗系統
一、直流電動機運動控制實驗系統功能簡介
TRY-740F直流電動機運動控制實驗系統采用立式機柜，機柜內采用模塊化設計，功能分隔清晰，強弱電隔離，維護檢修方便。直流電動機—直流發電機機組額定功率為1.5KW（采用晶閘管可控整流調壓調速）。副直流電動機機組額定功率300W（采用H橋VDMOS管PWM調壓調速）。設有計算機控制接口，PC機或單片機可進行數字調節器控制或全數字式直流電動機控制系統實驗。
二、直流電動機運動控制實驗系統構成：
1、立式機柜（晶閘管三相反并聯可逆電路模塊、H橋可逆電路模塊、模擬調節器模塊、檢測電路模塊、控制與邏輯切換模塊）。
2、1.5KW直流電動機—直流發電機機組（帶直流測速發電機）
3、300W直流電動機（配光電脈沖測速裝置）
4、三相調壓器、電抗器、燈箱負載。
三、直流電動機運動控制實驗系統規格
1、立式機柜，機柜下安有輪子，移動方便。機柜面板采用抽屜結構主設計，示教直觀、維護方便。
2、直流電動機—直流發電機機組，固定在小車上。
3、直流電動機轉速150—3000轉/分。
4、晶閘管三相反并聯可逆電路最大輸出電流55A。
5、晶閘管三相反并聯可逆電路最大輸出電壓310V。
四、直流電動機運動控制實驗系統實驗內容
1、單閉環不可逆直流電動機調速系統實驗。
2、雙閉環不可逆直流電動機調速系統實驗。
3、雙閉環邏輯切換無環流可逆直流電動機調速實驗。
4、小功率直流電動機PWM可逆調速實驗。
5、直流電動機可逆調速系統的計算機控制實驗。
6、PWM可逆調速系統的計算機控制實驗。
7、三相可控整流電路實驗（燈箱負載）。

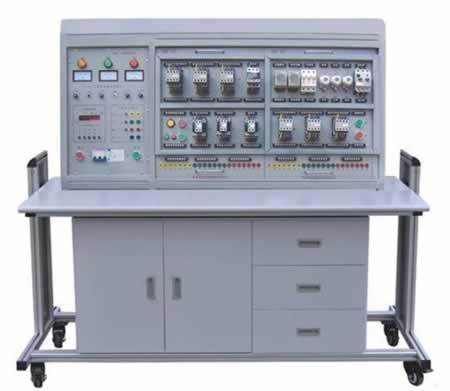

8、模擬觸發器調整實驗。TRYXK-745DT電力拖動技能實訓裝置
一、電力拖動技能實訓裝置功能簡介：
TRYXK-745DT電力拖動技能實訓裝置配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》等相關科目的實驗及實訓教學內容而研發。實訓臺采用掛箱結構，實訓項目可擴展性強，可擴展PLC與變頻調速實訓項目。所有的元器件通過導線引到接線端子上，有利于保護器件，通過線槽走線，接近工業現場。
二、電力拖動技能實訓裝置特點：
1、電氣控制線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目。如PLC或變頻調速，實訓的內容具有典型性、實用性。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房，減少基建投資。
3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。
4、控制屏還設有定時器兼報警記錄儀，為學生實訓技能考核提供了一個統一的標準。
5、所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件，通過線槽走線，接近工業現場。
三、電力拖動技能實訓裝置技術性能：
1、工作電源：三相四線（或三相五線）～380V±5%50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、外形尺寸：1100×700×1400（mm）
四、電力拖動技能實訓裝置配置
（一）電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。它為實訓考核提供電源及保護。
1、三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。
2、設有450V指針式交流電壓表三只，指示輸入時三相電源電壓；指示燈三只，指示實訓裝置與外部電源通斷情況。
3、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除復位后方可啟動電源。
4、設有定時器兼報警記錄儀，平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數，為學生實訓技能的考核提供一個統一的標準。
（二）實訓桌：桌體為鋁木結構，桌面為防火、防水、耐磨高密度板，設有抽屜和儲存柜。
（三）實訓組件
1、DW-71電力拖動培訓組件（一）
2、DW-72電力拖動培訓組件（二）
3、DW-73電力拖動培訓組件（三）
4、三相異步電動機380VY/△接法，帶離心開關2臺
五、電力拖動技能實訓裝置實訓項目
1、閘刀開關正轉控制線路
2、接觸器點動正轉控制線路
3、具有自鎖的正轉控制線路
4、具有過找保護的正轉控制線路
5、倒順開關控制正反轉控制線路
6、接觸器聯鎖的正反轉控制線路
7、按鈕聯鎖的正反轉控制線路
8、按鈕接觸器復合聯鎖控制線路
9、自動往返行程控制線路
10、接觸器控制串聯電阻降壓起動線路
11、時間繼電器控制串聯電阻降壓控制線路
12、手動Y/△降壓起動
13、接觸器控制Y/△降壓起動
14、時間繼電器控制Y/△降壓起動
15、QX3-13型Y/△自動起動控制線路
16、半波整流能耗制動控制線路
17、全波整流能耗制動控制線路
18、C620車床電氣控制線路
19、手動降壓起動
20、單相運行反接制動控制線路
21、電動葫蘆電氣控制線路
22、C6163車床電氣控制線路
23、控制電路聯鎖控制線路
