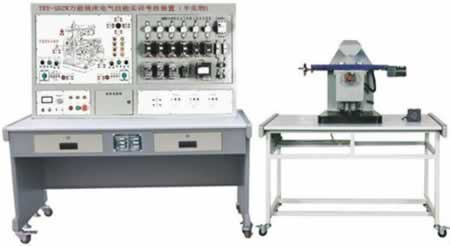

TRY-X62W-1萬能銑床電氣技能實訓考核裝置(半實物)

產品功能介紹:

TRY-X62W-1萬能銑床電氣技能實訓考核裝置(半實物)是在原“TRY-X62W萬能銑床電氣技能實訓考核裝置”的基礎上進行改造升級,它增加了X62W型萬能銑床仿真半實物模型,并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來,因而使教學更加形象生動。本實訓考核裝置適合于維修電工(電工)初、中、高級技能鑒定中有關機床電氣部分的培訓考核

萬能銑床電氣技能實訓考核裝置(半實物)

一、萬能銑床電氣技能實訓考核裝置功能特點

1.萬能銑床半實物仿真模型是參照實際X62W型萬能銑床的尺寸按一定比例縮小的設計;

2.本實訓考核裝置電氣部分的操作,能實現X62W型萬能銑床各種運動,它包括:主軸正反轉、工作臺縱進給、工作臺垂直進給及冷卻泵運行,極限位置的限位保護;

3.機床電氣線路的所有接點,在裝置的面板上都有相應的測試點,便于學員檢測故障;

4.半實物模型上所用電機的電壓等級與實際的機床是完全相同;

5.半實物機床的床身采用鑄件,專用模具一次成型,滾珠絲桿傳動,手輪使用實際機床部件,貼近真實機床;

6.半實物機床各部件采用不同的顏色,培訓時學生更加容易理解接受;

7.半實物機床活動導軌表面采用高頻淬火工藝,經久耐用;

8.控制屏的故障箱內設有32個開關,通過撥動故障開關可設置相應的故障點。

二、萬能銑床電氣技能實訓考核裝置技術性能

1.輸入電源:三相四線~380V±10%50Hz

2.工作環境:溫度-10℃~+40℃,相對濕度<85%(25℃),海拔<4000m

3.裝置容量:<0.2kVA

4.漏電保護動作電流:≤30mA;漏電保護動作時間:≤0.1s

5.控制屏尺寸:1410mm×725mm×1535mm

6.半實物模型桌子尺寸:1268mm×723mm×798mm

7.X62W萬能銑床模型尺寸:900mm×300mm×370mm

8.工作臺縱向移動行程:130mm

9.工作臺垂直移動行程:30mm

10.工作臺橫向移動行程:50mm

三、萬能銑床電氣技能實訓考核裝置配置

序號

名 稱

數量

備注

1

X62W型萬能銑床電氣技能實訓考核裝置

1臺

2

X62W萬能銑床半實物模型(含實訓桌)

1臺

配有與電氣部分的連接接口,通過電纜連接

四、萬能銑床電氣技能實訓考核裝置實訓項目與目的

1.熟悉常用低壓電器的機構、原理

2.通過觀察機床模型的運動,了解機床的實際運動

3.了解機床電器控制的原理及各種保護裝置

4.掌握機床中常見故障的排除方法

五、萬能銑床電氣技能實訓考核裝置故障點設置一覽表

故障編號

故障現象

1

冷卻泵電機不能啟動

2

主軸、進給均不能啟動

3

主軸無變速?zèng)_動

4

主軸停止制動不正常

5

主軸電機不能啟動

6

主軸停止不能制動

7

主軸不能啟動

8

進給電機不能啟動

9

進給電機不能啟動

10

進給電機不能啟動

11

進給變速無沖動,圓形工作臺不能工作

12

工作臺不能左右進給

13

工作臺不能左右進給

14

非圓工作臺不工作

15

工作臺不能向左進給

16

進給電機不能正轉

17

工作臺不能向上或向后進給

18

圓形工作臺不能工作

19

圓形工作臺不能工作

20

非圓工作臺不能向右進給

21

非圓不能上下(或前后)進給,不能快進

22

不能上下(或前后)進給

23

不能向下(或前)進給

24

進給電機不能反轉

25

只能一地快進操作

26

只能一地快進操作

27

不能快進

28

電磁閥不動作

29

進給電機不轉

30

主軸電機不轉

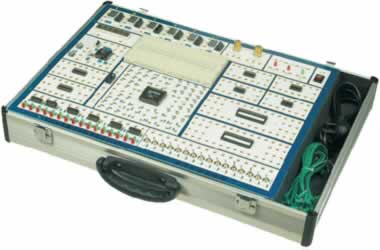

TRY-SD6數字電路實驗箱,數字電路實驗儀

一、數字電路實驗箱,數字電路實驗儀系統組成數字電路實驗箱, 數字電路實驗儀

1、電源:交流輸入:220V±10%、50Hz

固定直流輸:出5V/2A、-5V/0.5A、±12V/0.5A、;

可調直流輸出:+1.2V~+12V(/0.5A)、-1.2V~-12V(/0.5A)

2、手動單脈沖電路2組:每組可同時輸出正負兩個脈沖,脈沖幅值為T(mén)TL電平。

3、連續脈沖源:0~1MHz。

4、固定頻率脈沖源16路,輸出為T(mén)TL電平:1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz;

5、時序脈沖發生電路及啟??刂齐娐贰?僧a(chǎn)生四路脈沖信號,脈沖周期與輸入的時鐘信號相同,四個脈沖之間依次相差1個輸入時鐘周期。

6、六位高精度數字頻率計,測量范圍:0-9.9999MHz,誤差<1Hz。

7、十六位邏輯電平輸入開關:可輸入低電平‘0’、高電平‘1’(為正邏輯)。

8、十六位邏輯電平指示燈:指示燈亮表示高電平‘1’,指示燈滅表示低電平‘0’。

9、數碼管顯示:四位由七段LED數碼管組成的BCD碼譯碼顯示電路,及2位七段LED數碼管。供數字鐘、日歷等實驗顯示用。

10、揚聲器及驅動電路??捎米鲿r(shí)鐘報時、報警及音樂演奏的發聲裝置。

11、BCD碼開關二組。提供BCD輸入。

12、邏輯筆,紅色:高電平;綠色:低電平;橙色:高阻;

13、可變電位器4只,阻值分別1K,50K,100K,680K。

14、開放實驗區,用于擴展實驗、課程設計使用。

(1)提供40芯鎖緊插座2只,20芯鎖緊插座3只,16芯鎖緊插座4只,14芯鎖緊插座4只,可插8芯~40芯的各種IC。

(2)分立元件接插區,可接插電阻、電容、穩壓管、二極管、三極管等元器件,方便擴展。

二、數字電路實驗箱, 數字電路實驗儀實驗項目

1、門電路的邏輯功能及測試實驗

2、組合邏輯電路(半加器、全加器及邏輯運算)實驗

3、觸發器實驗(一)R-S、D、JK

4、觸發器實驗(二)三態輸出觸發器、鎖存器

5、時序電路測試與研究

6、集成計數器及寄存器實驗

7、譯碼器和數據選擇器實驗

8、波形產生器及單穩態觸發器實驗

9、555時基電路實驗

可選做如下實驗

10、晶體管開關特性、限幅器與鉗位器實驗

11、TTL門電路參數測試實驗

12、CMOS門電路測試實驗

13、A/D、D/A轉換電路實驗

14、時序電路應用實驗

15、四路優先判決電路實驗

16、智力竟賽搶答器實驗

17、電子秒表實驗

18、3位半直流數字電壓表實驗

19、數字頻率計實驗

20、拔河游戲機實驗

21、隨機存儲器及其應用實驗

22、8路搶答器電路設計實驗

23、數字鐘電路的設計實驗

24、交通燈控制邏輯電路設計實驗

25、汽車尾燈控制電路

26、籃球競賽30S計時器
