燃料電池教學實訓臺,太陽能教學實驗實訓裝置

來源：    作者：    發布時間：2019-12-22 20:37:05

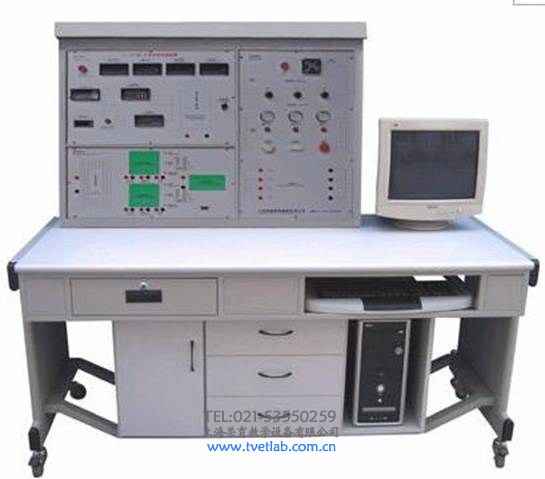

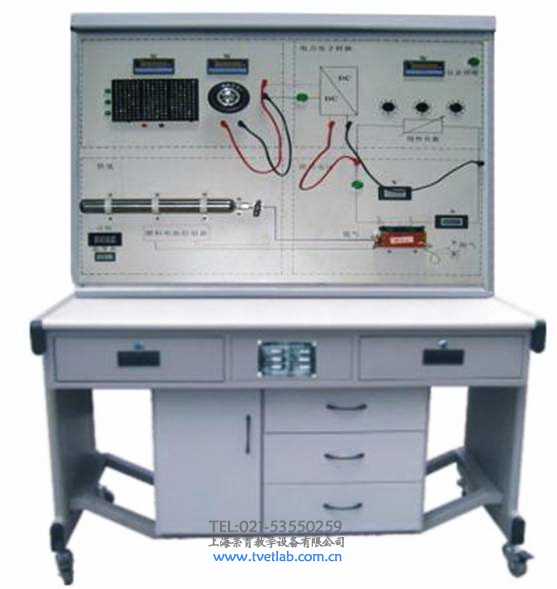

TRYXNY-633燃料電池教學實訓臺

一、燃料電池教學實訓臺特點：

1、實現燃料電池系統的電壓、電流、功率、氫氣流量、氫氣壓力、電堆溫度、風扇電壓、環境溫度的檢測與顯示。

2、實現電堆溫度和尾氣排放控制。

3、制定燃料電池性能測試規則，建立電堆性能評價模型。

4、設計制作全檢測型燃料電池性能分析實驗系統平臺。

5、電堆功率100W，儀表由系統獨立12V 供電，系統耗氫1.5L/min，Labview 顯示界面編程。

6、線性負載60W、可選電子負載300W、阻性負載（LED陣列）50W。

二、燃料電池教學實訓臺主要實驗項目：

1、線形負載和燈泡負載電堆性能實驗

2、恒值負載電堆性能實驗

3、不同溫度電堆性能曲線實驗

4、不同壓力電堆性能曲線實驗

5、不同尾氣排放量電堆性能曲線實驗

6、最佳電堆性能曲線實驗

7、不同類型電堆性能評價實驗

三、系統簡要介紹及燃料電池測試與管理：

燃料電池發電系統控制單元是整個實驗裝置的核心部分，通過控制燃料電池堆的溫度、氫氣壓力、空氣風量和尾氣排放，實現燃料電池發電系統的熱管理和水管理。針對不同負載，可研究恒電流、恒電壓、恒功率、恒電  阻等多種方式下的電堆特性，繪制相應的特性曲線。

通過調整和優化控制變量，確定最優操作條件，獲得最佳的系統輸出性能。針對不同類型電堆，通過比較電堆特性曲線，評價電堆性能。

1、燃料電池發電系統的熱管理和水管理

針對風冷型燃料電池堆，通過調節風扇電壓，改變風扇轉速，控制電堆溫度；針對水冷型燃料電池堆，通過調節循環水泵電壓，改變冷卻水流量，控制電堆溫度，實現電堆的熱管理。設定電磁閥開閉周期和占空比，調節尾氣排放量，控制電堆內部濕度，實現電堆水管理。

2、燃料電池堆的特性研究

應用所提供的線形負載（變阻器）和燈泡負載，通過觀察顯示儀表，初步了解電堆的電流、電壓和功率特性。利用所提供的電子負載，進行恒電流、恒電壓、恒功率和恒電阻實驗，繪制不同負載變化下的V－I 和P－I 曲線，研究電堆的輸出特性。燃料電池堆V－I 曲線繪制，空冷型燃料電池堆V－I 曲線。

3、燃料電池堆的性能優化

調節精密減壓閥，控制氫氣進氣壓力；調節風扇電壓或冷卻水流量，控

制電堆溫度；調節尾氣排放量?？刂齐姸褲穸?。通過比較不同功率變化

下的V－I 曲線，確定最優操作條件，獲得相同系列電堆的最佳系統輸

出性能曲線

4、燃料電池堆的性能評價

對于不同類型的燃料電池堆，在確定最優操作條件基礎上，比較最佳性能輸出曲線，劃分功率輸出段，分析計算極化壓降、歐姆壓降和濃差壓降的形狀、斜率和變化幅值，確定各功率段性能曲線的陡降點。檢測各曲線陡降點V-I 值，利用所建立的電堆性能評價模型，評價電堆各功率段性能。電堆最佳性能曲線比較結果和性能評價模型

TRYXNY-634太陽能教學實驗實訓裝置

1、太陽能教學實驗實訓裝置系統規格

系統最大電壓：21.5V

系統最大電流：2A

系統最大功率：25W

太陽能電池規格

組件尺寸(L*W*H)：621*281*28mm，單晶硅太陽能電池x1

最佳功率：20W

最佳工作電壓：17.05±0.5V

最佳工作電流：1.20±0.10A

2.太陽能教學實驗實訓裝置控制器規格：

光電控制器：額定電流為10A，配置鉛酸蓄電池，負載為100W以下的12V直流負載，控制單元一信道為光控輸出，另一通道為多類定時輸出

用戶型控制器：，額定電壓：12V，最大光電電池功率：60W，最大負載電流：5A，過放電壓：11.0±0.5，蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關

3.電表規格：

電流表：x3,0~2A，顯示模式︰0.5”LCD液晶顯示

電壓表：x3,0~20V，顯示模式︰0.5”LCD液晶顯示

溫度表：x1,-19.9～99.9℃

4.負載：

風扇：x1，額定電壓：12V，工作電流：0.25A，功率：3W

交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W

LED燈：1組(7顆)；蜂鳴器：x1；馬達：x1，額定電壓：12V，工作電流：0.25A，

功率：3W

開關：x1；按鈕：x1

5.電池：

閥控式密封鉛酸蓄電池，額定電壓：12V，額定容量(20hr)：3.3Ah，充電方法（恒壓），循環︰最大充電電流為825Ma

6.電壓器：

1個電壓器(可變電阻)，電阻值調整范圍為0～1kΩ

DC/DC：5個DC/DC電源模塊

提供DC轉AC模塊

7.太陽能教學實驗實訓裝置實驗項目：

實驗一太陽能電池發電原理實驗

實驗1-1太陽能光電板能量轉換實驗

實驗1-2環境對光電轉換影響實驗

實驗二太陽能電池光電系統直接負載實驗

實驗三光電控制型太陽能系統發電實驗

實驗3-1光電型控制單元工作原理實驗

實驗3-2光電型控制單元充放電保護實驗

實驗四用戶型太陽能發電和利用實驗

實驗4-1用戶型控制單元工作原理

實驗4-2用戶型控制單元充放電保護實驗

實驗五太陽能系統電器負載實驗

實驗六綜合實驗

實驗七太陽能電池基本特性測試實驗

實驗八外部擴充DC轉AC外接電器實驗

實驗九單晶太陽能電池I-V特性曲線實驗
