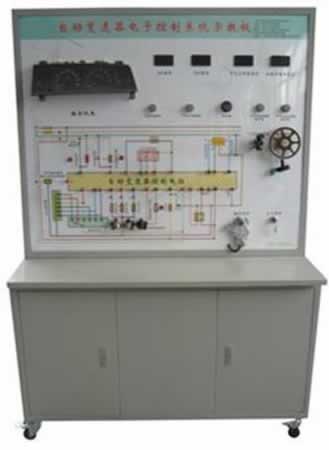

自動變速器電控系統示教板

（一）自動變速器電控系統示教板簡介

自動變速器電控系統示教板選用豐田自動變速器電控系統材料為基礎制作，模擬汽車行駛，演示自動變速器電控系統的工作過程；本示教板功能齊全、操作方便、安全可靠。

（二）自動變速器電控系統示教板結構組成

變速器控制單元、變速器電磁閥總成、車速傳感器、儀表、換檔開關等。檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。自動變速器電控系統示教板

（三）自動變速器電控系統示教板功能特點

1．面板上繪有完整的自動變速器電控系統原理圖。設有檢測端子，可通過儀器儀表檢測傳感器，執行器等各種信號參數如電壓、電阻、頻率等。

2．操縱開關及按鈕，可真實演示自動變速器電控系統的工作過程。

3．?dāng)?shù)顯表顯示各傳感器信號電壓值。

4．發光二極管顯示電磁閥狀態。

5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。

6．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。

7．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。

8．裝有診斷座，可讀取故障碼與數據流等。

（四）自動變速器電控系統示教板技術參數

外形尺寸：1240mm×550mm×1850mm（長×寬×高）；

電源：220V交流電壓；

工作電壓：12V直流電壓；

工作溫度：-50℃～50℃；

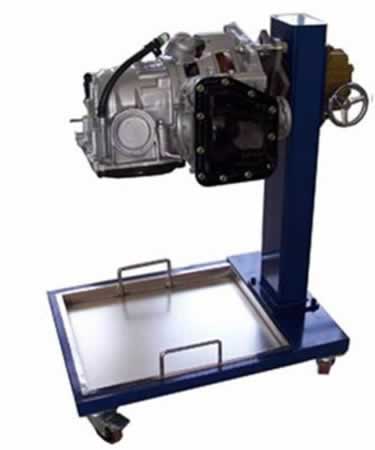

自動變速箱附翻轉架

（一）自動變速箱附翻轉架組成

①采用大眾01M自動變速器；

②附件齊全。

③配備翻轉架,翻轉架采用蝸輪蝸桿傳動,可以將變速器固定在合適的位置,方便拆裝。

（二）自動變速箱附翻轉架主要功能

1．適用于各類院校汽車專業學員實操技能的培訓考核。

2．可對變速器進行結構和控制系統的認識實訓。

3．可對變速器進行拆卸和裝配實訓，學員可在拆裝臺架上進行變速器拆裝和修理的實操，拆裝中變速器可做軸向任何角度翻轉和靜止。

4．滿足變速器解體、裝復、調試、檢驗全過程的要求。

（三）自動變速箱附翻轉架工藝

1．支架：鋼結構經噴烤漆工藝制作而成，安全可靠、堅固耐用。

2．變速器附件完整,能以工作角度鎖止,萬向腳輪臺架,便于教學。
