風光互補發電教學實訓系統,太陽自動跟蹤系統實訓設備

來源：    作者：    發布時間：2019-9-2 16:35:36

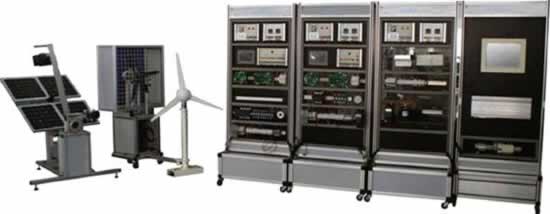

TRYXNY-646風光互補發電教學實訓系統

一、風光互補發電教學實訓系統設備組成:

TRYXNY-646風光互補發電教學實訓系統主要由光伏供電設備、光伏供電系統、風力供電設備、風力供電系統、逆變與負載系統、監控系統組成，如圖1所示。實訓系統采用模塊式結構，各設備和系統具有獨立的功能，可以組合成光伏發電教學實訓系統、風力發電實訓系統。

(1)設備尺寸：光伏供電設備1610×1010×1550mm

風力供電設備1578×1950×1540mm

實訓柜3200×650×2000mm

(2)場地面積：20平方米

二、風光互補發電教學實訓系統主要實訓內容:

1)、離網型風光互補發電系統規劃；

2)、根據功率要求，光伏電池組件的選擇、安裝和連接；

3)、根據功率要求，風力發電機的選擇、安裝和連接；

4)、基于MCU的光伏電池組件最大功率跟蹤程序設計；

5)、基于MCU的風力發電機最大功率跟蹤的程序設計；

6)、蓄電池容量匹配計算與選型；；

7)、蓄電池充放電參數設置、保護參數設置；

8)、逆變器參數設置；

9)、監控系統組態及操作；

10)、光伏供電系統的調試；

11)、風力供電系統的調試；

12)、風光互補發電系統的調試；

電能質量的監測、調試和分析。

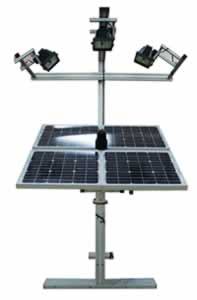

TRYXNY-654太陽自動跟蹤系統實訓設備

太陽自動跟蹤系統實訓設備組成：

TRYXNY-654太陽自動跟蹤系統實訓設備由陽光跟蹤傳感器、控制器和傳動執行機構三部分組成。

陽光跟蹤傳感器

在有效光照條件下的全程對陽光高精度測量，并將太陽光方位信號轉換成電信號，傳送給跟蹤控制器。

跟蹤控制器接收太陽光跟蹤定位傳感器的信號后，驅使傳動執行機構運轉，使太陽能電池板垂直于太陽光。

傳動執行機構

采用獨特的機械結構設計，實現水平方向360°、180°俯仰角度可以調節后固定，最大抗風可達10級。
