高級電工技能實訓考核裝置

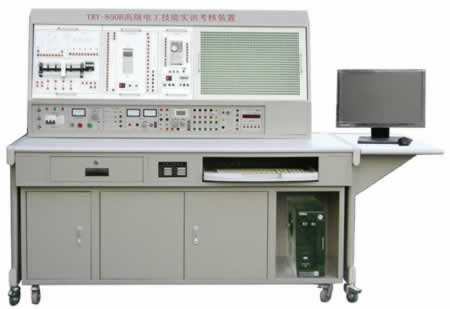

TRY-850A 高級電工技能實訓考核裝置

一、高級電工技能實訓考核裝置功能簡介：

TRY-850A 高級電工技能實訓考核裝置是我公司吸取國內外同類產品，以先進、科學的實訓理念來研制的針對高等院校、職業技術教育而開發的綜合性電工實訓考核裝置。高級電工技能實訓考核裝置適用各類職業院校、中專、技校電工、電子、電拖、機電一體化、自動化、繼電保護技術等專業的教學和從事相關電工專業的技術人員實訓考核。實訓設備有機地融合了數電、電力電子、電力拖動、PLC、變頻器、繼電保護等實訓內容，配備多塊可自由組合的實訓掛箱，實現了教學資源共享，一機多用；創造性地把教學管理、教材、教案、實訓、認證、考核融于一體，大大節省實訓用房、減少管理人員，經濟效益顯著，其是高等院校、中專、技術、職業學校及各類培訓鑒定機構新建、改建實訓室的理想實訓教學設備。



二、高級電工技能實訓考核裝置特點

1、安全性能高：實訓屏上配備漏電保護裝置，通過啟動停止按鈕控制實訓臺工作電源。

2、測量?jī)x表精度高，采用數字化、智能化模式，符合現代測量發展方向。

3、綜合性強：使電工、電子、電力拖動、PLC、變頻調速等多門學科有機組合在一個實訓臺上，能按工廠現場操作規程進行小型工程設計實訓。

4、實訓的深度和廣度根據需要可作靈活的調整，裝置采用掛箱式結構，更換便捷，并可自由組合，滿足不同的實訓要求，添加部件即可擴展功能或開發新的實訓項目。

5、實訓臺結構合理、性能優越、配套完整，根據弱電和強電配置不同的實訓連接線及相應的插座，使用安全、可靠。

三、高級電工技能實訓考核裝置技術性能：

1、工作電源：三相四線（或三相五線）～380V±5%  50Hz

2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）

3、實訓設備容量：＜1.5KVA

4、重量：220Kg

5、外形尺寸：1600mm×700mm×1500mm

四、高級電工技能實訓考核裝置基本配置及功能

本實訓臺主要由實訓屏、實訓掛箱、實訓桌等到組成。

（一）實訓屏

    實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器（包括頻率計）、測試儀表及實訓器件等，具體功能如下：

1、控制及交流電源部分

（1）提供三相固定380V交流電源，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。

（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。

（3）提供～220V插座2只，為外部設備提供工作電源。

2、直流電源部分

（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。

（2）低壓直流穩壓電源：+5V，+24V、±12V，具有短路保護功能。

（3）恒流源：一路0-500mA連續可調恒流源，分2mA、20mA、500mA三檔，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。

3、函數信號發生器：

3.1波形：正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波。

3.2頻率范圍：由0.1Hz到2MHz，分七個頻率檔級。

3.3正弦波失真度；10-30Hz<3%　30Hz-100KHz≤1%

3.4方波響應:前沿/后沿≤100nS（開路）

3.5最大輸出幅度(開路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p

3.6直流偏置(開路)：±l0V

3.7輸出阻抗Z：ZO=50Ω±5Ω

3.8占空比：脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。

3.9壓控振蕩(VCF)：加外加直流電壓0±5V變化時，對應的頻率變化大于l00:1。

3.10輸出衰減：20dB　40dB　60dB

4、頻率計數器：

4.1測頻范圍：lHz～l00MHz，六位數顯。

4.2閘門時間：0.01S、0.1S、1S、10S

4.3輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。

5、供配電及保護部分

5.1 6-10KV變配電線路及保護

5.2 變壓器保護試驗單元

5.3 微機保護模塊

5.4 互感器保護試驗檢測單元

五、高級電工技能實訓考核裝置實驗項目：

（一）電子技術：

1、集成運算放大器指標測試；

2、集成運算放大器基本應用模擬運算電路、信號處理（有源濾波器、電壓比較器、波形發生器）；

3、集成邏輯電路的連接和驅動；

4、組合邏輯電路的設計與測試；

5、譯碼器、數據選擇器、觸發器、計數器、移位寄存器及其應用；

6、555時基電路及其應用；

（二）單片機技術：

1、P1口輸入輸出；

2、繼電器控制；

3、音頻控制；

4、8255、8155輸入輸出；

5、5LED串行顯示；

6、6LED動態掃描顯示；

7、查詢式鍵盤、陣列式鍵盤；

8、計數器、定時器、外部中斷；

9、ADC0809、DAC0832、MC1443模數轉換；

10、電子時鐘；

11、電子琴模擬；

12、溫度過程控制；

13、計算器；

14、多功能密碼鎖；

15、十字路口交通燈；

16、可控硅觸發；

17、IC卡讀寫；

18、配計算機主機、顯示器；

（三）電力電子與直流調速技術：

1.單結晶體管觸發電路；

2.正弦波同步移相、鋸齒波同步移相、西門子TCA785集成觸發電路；

3.單相半波可控、單相橋式半控、單相橋式全控整流電路；

4.三相半波可控、三相橋式半控整流、三相橋式全控整流電路；

5.晶閘管直流調速系統參數和環節特性測定；

6.晶閘管直流調速系統主要單元的調試；

7.單閉環不可逆直流調速、雙閉環不可逆直流調速、雙閉環不可逆直流調速系統；

（四）PLC控制技術：

1.基本指令練習；

2.LED數碼顯示；

3.十字路口交通燈；

4.自動配料系統；

5.運料小車控制、三節傳送帶控制；、機械手控制；

6、四層電梯控制；

（五）電器控制技術：

1.三相異步電動機點動控制和自鎖控制

2、三相異步電動機Y-△換接啟動

3、三相異步電動機聯鎖正反轉控制

4、三相異步電動機延時正反轉控制；

5、基于PLC的三相異步電動機點動控制和自鎖控制、Y-△換接啟動、聯鎖正反轉控制、延時正反轉控制；

（六）變頻器應用：

1.變頻器功能參數設置與操作；

2.多段速度選擇變頻調速、S曲線調速；

3.基于PLC通信方式的多段速度選擇；

4.三相異步電機的變頻開環調速；

5.基于PLC內部PID計算的閉環調速、基于變頻器內部PID計算的閉環調速；

（七）繼電保護技術：

1、電流互感器和電壓互感器的接線方式；

2、電流繼電器、電壓繼電器、時間繼電器、中間繼電器、信號、差動繼電器的整定技術與特性測試；

3、自動重合閘繼電器的整定技術與特性測試；

4、6-10KV線路無時限電流速斷保護、帶時限電流速斷保護、線路定時限過電流保護；

5、6-10KV變壓器差動保、電流速斷保護、定時限過電流保護、過負荷保護；

6、6-10KV高壓電動機過負荷保護、差動保護、電流速斷保護

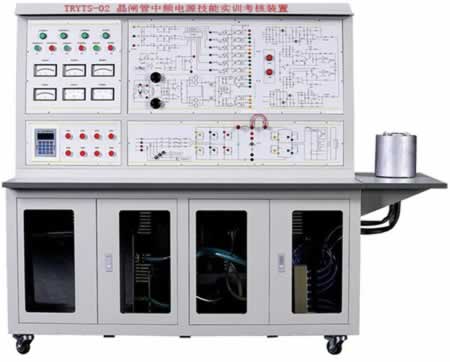

TRYTS-02晶閘管中頻電源技能實訓考核裝置

一、晶閘管中頻電源技能實訓考核裝置功能描述：

TRYTS-02晶閘管中頻電源技能實訓考核裝置是依據中國勞動出版社出版的《維修電工技能訓練》的技能培訓要求，綜合工廠實際應用實訓設備而研制的。其控制電路以集成電路作為控制系統的核心，可靠性高、性能好。晶閘管中頻電源技能實訓考核裝置集冷卻水箱、水泵、電熱電容器、中頻變壓器、感應器于一體，并采用透明式設計；中頻電源的各個環節以及水冷系統的工作情況一目了然，直觀性強，可操作性高。

TRYTS-02晶閘管中頻電源技能實訓考核裝置是采用晶閘管元件，將三相工頻交流電能轉換成直流電能，經電抗器平波后成為一個恒定的直流電流源加到逆變橋的輸入端，逆變器為電流源單相全橋結構，采用頻控方式，直流電能通過逆變器按門控脈沖重復頻率轉換成中頻電能。負載是由感應線圈和補償電容器組成，并接成并聯諧振電路。

可控硅中頻電源目前在我國已越來越廣泛地應用于熔煉、透熱、淬火、焊接、加熱等工業領域，已取得了明顯的經濟效益和社會效益。因此，熟悉其工作原理和掌握系統的基本調試程序及維修，提高對晶閘管整流、逆變裝置的實際應用能力是很有必要的。



二、晶閘管中頻電源技能實訓考核裝置特點

1.本實訓裝置為水冷并聯逆變式中頻電源，三相全控橋式整流電路的相控電路采用了目前工業上廣泛應用的數字觸發電路，而逆變觸發電路為用定時原則進行頻率跟蹤的芯片式逆變觸發電路。并聯逆變電路的啟動采用了零電壓?jiǎn)?dòng)，啟動成功率接近100％

2.本實訓裝置具有完善的過流、過壓、限流、限壓等多路保護系統，一旦電路出現故障，保護系統能在短時間內動作，從而可靠地保護晶閘管和中頻電容等貴重元件，避免不必要的損失

3.本實訓裝置的所有電路原理圖均繪制在面板上，同時引出了相應的波形觀測孔，以供學生調試、分析、測試之用，有利于學生對中頻電源各環節的工作原理有更深的了解

4.本實訓裝置占地面積小，節約實訓用房。裝置自帶冷卻水箱，無須設置專門的水池

5.設有專門的電壓隔離通道，對被測試信號（高壓）進行安全隔離，確保學生不會觸電，也保證了測量教學儀器的安全使用。

6.本實訓裝置具有故障的設置與排除功能，設置的故障均為工業現場應用中的常見故障，學生可以很方便的在本裝置上進行排故操作

7.本實訓裝置適用于維修高級電工和維修電工技師的培訓和等級證考試

三、晶閘管中頻電源技能實訓考核裝置使用條件

1.海拔不超過2000m

2.環境溫度不高于＋50℃和不低于－10℃

3.空氣最大相對濕度不超過90%(20℃±5℃時)

4.沒有導電和易爆的塵埃，沒有腐蝕性和損壞絕緣的氣體及蒸汽的場所

5.無劇烈振動和沖擊

6.無其它強大電磁干擾的場所

四、晶閘管中頻電源技能實訓考核裝置技術參數

1.輸入電源：三相四線～380V±10%50Hz

2.輸入電流：20A

3.振蕩輸出頻率：1kHz～2.5kHz

4.額定功率：10kW

五、晶閘管中頻電源技能實訓考核裝置實訓項目

1.三相數字觸發電路原理

2.三相全控橋整流帶電阻性負載

3.并聯逆變電路的啟動

4.并聯逆變電路的過電流和過電壓保護

5.三相全控橋整流帶電阻電感性負載

6.中頻電源各主要環節的調試

(1)整流部分的調試

(2)逆變部分的調試

(3)起振逆變器

(4)整定逆變引前角

(5)過壓保護的整定

(6)額定電壓的整定

(7)過流保護的整定晶閘管中頻電源技能實訓考核裝置

(8)額定電流的整定

7.感應加熱實訓

8.中頻電源系統維修與檢測

六、部分故障

1.靜態直流電壓不正常

2.設備不能啟動

3.整流橋觸發脈沖丟失

4.逆變橋工作不正常

5.整流輸出缺相

6.整流觸發電路工作不正常

7.逆變觸發電路工作不正常

8.同步信號錯相
