空調冰箱組裝與調試實訓設備,變頻空調安裝調試實訓裝置

來源：    作者：    發布時間：2019-8-19 15:16:11

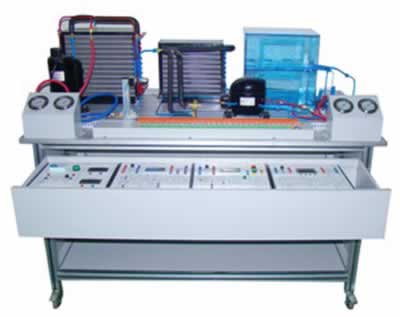

TRY-971空調冰箱組裝與調試實訓設備

(智能考核型)

一、空調冰箱組裝與調試實訓設備介紹：

TRY-971 空調冰箱組裝與調試實訓設備(智能考核型)適合系統組裝、電氣運行與控制、電氣技術應用、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。

系統組成由兩部分組成，分別為：分體式熱泵空調和直冷電冰箱，分體空調可進行制冷、制熱、除濕、自動工作模式功能，直冷式電冰箱可進行冷藏、冷凍等功能，涵蓋了制冷專業中所涉及的安裝、管路設計焊接技術、接線、保壓、檢漏、抽真空、充注制冷劑、制冷劑回收、運行調試，控制電路故障考核等

設備應適合機電、動力工程類專業的實訓，適合制冷及相關專業的中級、高級工的技能鑒定及考核。

二、空調冰箱組裝與調試實訓設備技術指標：

1.輸入電源單相三線AC220V±10%50Hz

2.工作環境溫度-10℃～-40℃相對濕度≤85%（25℃）海拔<4000M

3.設備容量≤1.5KVA

4.制冷劑：空調部分R22冰箱部分R134a

5.外形尺寸（大約）1500mm×800mm×1250mm

6.防觸電保護類型I類

7.安全保護具有過壓、過流、過載、漏電保護措施，符合國家相關標準。

8.環保等級材料選用符合國家相關環保標準

三、空調冰箱組裝與調試實訓設備功能：

1.集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。

2.采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、運行等操作。

3.實訓平臺直觀展示空調和冰箱的系統結構、工作原理。可清楚的看到制冷系統結構及主要部件的實物，系統還配置有數顯變流電壓表、數顯交流電流表、壓力表、信號指示燈等，使整個空調系統、冰箱系統的實時工作狀態一目了然。

4.根據分體式空調器控制電路、電冰箱電子式控制電路作為實訓考核對象，能使學生熟練掌握空調器控制電路、電冰箱電子式控制電路基本原理及維修技術，考核板上印有分體式空調器電氣、電冰箱電子式控制電路圖并加以檢測點，學生通過考核板上的電路圖了解其原理，并通過電腦設置故障，用儀表在檢測點上進行檢測查找故障位置，并排除故障，從而提高學生的排除故障能力，

5.使用該裝置能學到分體式式空調器控制電路、電冰箱電子式控制電路的相關知識?？諢岜梅煮w空調部分具有以下制冷模式、制熱模式、除濕模式、送風模式、四種工作模式。電冰箱部分分有冷藏箱、冷凍箱。工作模式有標準模式、節能模式、速凍模式三種工作模式。

6.在該裝置上能夠反復進行系統組裝與焊接訓練。整體采用開放式和拆裝式結構設計，采用銅管固定裝置對每個活動接頭進行固定，有效的保證管路因反復拆裝所造成的損壞，同時減少工作噪音。

7.采用鋁型材拼裝成桌面且桌面下面增加接水底盤，鋁型材桌面干凈美觀，更重要的是焊接銅管時不會變形，接水底盤的設計解決了運行中冷凝器和系統管道產生的冷凝水，使水及冷凍油順利流到接水桶中，保持設備清潔。

8.集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練，學生可以對各部件、管路、器件進行拆裝、調試、運行，完成各種工作模式、工況調試和系統管路的實訓，使整個裝置能夠完全滿足實訓教學、技能考核或技能競賽要求。

四、空調冰箱組裝與調試實訓設備實訓項目：

1、制冷工專用工具的使用

2、氣焊焊槍的使用與焊接能力

3、空調制冷系統管路的組裝能力

4、空調制冷系統的保壓、檢漏與制冷劑加充能力

5、空調控制電路的電氣連接與調試能力

6、空調控制電路電氣故障考核、故障分析與故障排除能力

7、電冰箱制冷系統管路的組裝能力

8、電冰箱制冷系統的保壓、檢漏與制冷劑加充能力

9、東芝GR-204E直冷電子式電冰箱控制電路的電氣連接與調試能力

10、東芝GR-204E直冷電子式控制電路電氣故障考核、故障分析與故障排除能力

11、BCD-173GH智能溫控電冰箱控制電路的電氣連接與調試能力

12、BCD-173GH智能溫控電冰箱控制電路電氣故障考核、故障分析與故障排除能力

13、電冰箱制冷系統的故障判斷與維修能力

14、學生的團隊協調組織能力

15、電氣識圖和電氣設計能力

空調電氣控制電路部分設置有8個故障；

204E電冰箱控制電路部分設置有8個故障；

智能電冰箱控制電路部分設置有8個故障。

TRYKT-02F變頻空調安裝調試實訓裝置

1.變頻空調安裝調試實訓裝置主要用途：

培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

2. 變頻空調安裝調試實訓裝置技術要求及主要參數

(1) 輸入電源：單相三線 AC220V±10% 50Hz

(2) 外形尺寸：1200×830×1700mm3

(3) 空調采用格力KFR-23型整機(制冷量：2300W  制冷功率:825W  制冷額定電流：≤3.6A   制熱量:2600(3200)W  制熱功率:790(1390)W  制熱額定電流:≤3.8A 循環風量:≥480m3/h)

(4) 提供網孔板型空調安裝支架一套。

(5) 提供制冷劑回收機組一套；

(6) 回收機組壓縮機：型號2R11B3R225ASD輸入功率 585W  排氣量 10.3ml/rev  制冷量 1745W；

(7) 回收機組真空泵：型號TW-1A  抽氣速率1L/S  極限真空  10Pa；

(8) 冷凝器軸流風機型號：200FZY-D。

(9) 壓力控制器型號：HLP830

(10) 回收制冷劑類型：R22

(11) 配備常用制冷工具。變頻空調安裝調試實訓裝置

3. 變頻空調安裝調試實訓裝置安裝、培訓要求：

該設備需要安裝調試，現場培訓該設備的使用方法
