通用電工實驗室設備,TRY-A1模擬電路實驗箱，模擬電路實驗平臺

來源：    作者：    發布時間：2019-12-24 12:19:50

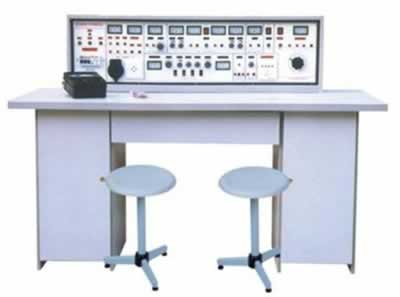

TRY-18A通用電工實驗室設備

一、通用電工實驗室設備技術才能：

(一)電源及參數

1、輸入工作電源：三相四線

2、輸出電源及信號

A單元：三相四線

B單元：交流3、6、9、12、15、18、21V

C單元：雙路穩流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，由多圈電位器連續調節，輸出最大電流為2A。

電壓穩定度：<10-2負載穩定度：<10-2紋波電壓：<5mv

D單元：直流穩壓5V，電流0.5A

E單元：交直流電壓0～240V連續可調，電流2A

F單元：220V電壓輸出，供外接儀器使用。

3、單次脈沖源：兩組相互獨的單次脈沖源，各自每次均可輸出一對正負脈沖

(二)函數信號發生器（正弦波、三角波、矩形波）

①頻率范圍：5HZ-550KHZ分五個頻段

②頻率指示：由HZ表直接讀出

③電壓輸出范圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V

三級衰減：0db、20db、40db具有連續細調

矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調

三角波：5HZ-550KHZ>１V

(三)音頻功率放大器：

輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。

(四)絕緣電阻：>5MΩ

(五)漏電保護：漏電動作電流30MV

二、通用電工實驗室設備實驗臺結構：

1、實驗臺外殼尺寸：123×35×20cm

2、三相保險座

3、三相電源輸入指標

4、總開關：實驗臺電源總開關，帶

5、試驗按鈕：試驗漏電開關漏電功能

6、電源輸入指示1只

7、電源輸出指示3只(紅、綠、黃三色)

8、交流電壓表：指示輸出線電壓

9、電壓轉換開關：與電壓表配合使用，監示

10、接線座5只：A單元三相四線及地線輸出

11、電流表W相電流輸出指示

12、O/I開關：三相四線電源輸出控制

13、接線座2只：B單元交流低壓電源輸出

14、電表(2A)：B單元交流電流指示

15、旋鈕：B單元3-24V交流低壓選擇輸出

16、開關：C單元雙路直流穩壓電源開關

17、旋鈕：C單元雙路Ⅰ路穩流調節

18、旋鈕：C單元雙路Ⅱ路穩流調節

19、接線座2只：C單元Ⅰ路直流穩壓輸出

20、保險座：C單元雙路穩壓電源保險

21、電表4只：雙路穩壓電源電壓、電流指示

22、接線座：D單元直流5V穩壓輸出

23、電表：D單元電流0.5V輸出指示

24、開關1：控制各低壓交流電、信號源

25、開關2：控制E單元交直流調壓電源

26、電表：E單元交流電壓輸出指示

27、接線座4只：E單元交流、直流輸出口

28、旋鈕：E單元0～240V電壓調節

29、插座：G單元220V輸出插座

30、旋鈕：音頻功率放大器音量調節

31、接線座2只：音頻信號輸入

32、按鈕：單次脈使能開關漏電、過載保護

33、接線座3只：單次脈沖輸出口

34、電表：函數發生器正弦波輸出電壓指示

35、旋鈕：正弦波輸出三級衰減幅度粗調

36、旋鈕：正弦波輸出口

37、接線座：正弦波輸出口

38、旋鈕：矩形波輸出幅度調節輸出線電壓的大小與對稱情況

39、接線座：三角波輸出口

40、旋鈕：函數信號發生器頻率細調

41、接線座：矩形波輸出口

42、旋鈕：函數信號發生器五級頻率粗調(提高安全系數)

43、電表：函數發生器輸出頻率指示

44、萬用表：500型

45、實驗桌面尺寸：160×70cm

46、通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗

47、儲存板：放置元件盒

48、左儲存柜：放置儲存板（帶門鎖）

49、抽屜：放置常用工具

50、右儲存柜：放置儲存板（帶門鎖）

51、示波器：型號不限（用戶自備）

52、工具

三、通用電工實驗室設備結構與配備

（一）實驗桌:一臺二座，桌外形尺寸:160×70×80cm。桌中央配置通用電路板。每張桌配有一粒膠皮板，以保護通用電路板及桌面(如需要在其上放置電機、焊接等)。桌下部是元件儲存柜，放置元器件。

（二）實驗臺:學生實驗桌及示教控制臺各配備一臺。

(三)示教控制臺:1臺示教控制臺，分別控制12臺學生臺的電源，通用電路板演示屏立在實驗臺上，尺寸150×70cm，用于講解、演示。

（四）實驗器材配備:13臺180W電動機，26只時間繼電器，26只熱繼電器，65只交流接觸器，117只交直流電表，13只萬用表，13套剝線鉗、螺絲刀等工具，13套實驗所需電阻、電位器、電感線圈、變壓器、二極管、三極管、集成電路、集成座、傳感器件等元件盒（元件已裝在元件盒內）。

四、通用電工實驗室設備實驗臺實驗內容

1、電工測量儀表的使用	2、交流電路參數的測量
3、常用元件的識別與檢測	4、正弦交流電路中RLC元件的特性
5、線性元件與非線性元件的伏安特性	6、RL及RC串聯電路實驗
7、電源的外特性	8、RLC串聯諧振電路
9、電位值、電壓值的測定	10、日光燈電路的連接及功率因數改善
11、電流表和電壓表的擴程	12、三相負載的星、三角接法
13、基爾霍夫定律的驗證	14、三相電路及功率的測量
15、驗征楞次定律	16、R-C選頻網絡的研究
17、迭加原理與互易定理的驗證	18、二端口網絡研究
19、戴維南定理與諾頓定理的驗征	20、單相變壓器實驗
21、電壓源與電流源的等效變換	22、互感電路實驗
23、受控源特性的研究	24、三相異步電動機的使用與起動
25、一階電路實驗	26、三相電動機繼電接觸控制的基本電路
27、二階電路的過渡過程	28、三相電動機Y一△起動控制實驗
29、研究LC元件在直流和交流電路中的特性	30、三相電動機的順序控制實驗
31、負載獲得最大功率的條件	32、三相電動機能耗制動控制實驗

利用上述32項實驗的元器件也可完成下面電路實驗

33、最簡單的電路	34、電容器的充放電
35、電路中各點電位與參考點的選擇	36、電容器在交直流中的作用
37、電阻的串聯	38、條形磁鐵在線圈中的運動
39、電阻的并聯	40、電容的混聯
41、電阻的混聯	42、純電阻、電感、電容電路
43、電阻分壓器電路	44、磁耦合線圈的順串
45、全電路歐姆定律	46、磁耦合線圈的反串
47、電橋的應用與平衡條件	48、歐姆表的工作原理
49、節點電壓法	50、雙聯開關二地控制
51、回路電壓法	52、用示波器觀察磁滯回線
53、支路電流法	54、磁路歐姆定律
55、RCL并聯電路	56、兩線圈的互感及同名端
57、串聯電路	58、互感耦合
59、變壓器結構及工作原理	60、提高功率因數的方法
61、基爾霍夫第一定律	62、單相電路功率的測量
63、基爾霍夫第二定律	64、收錄機電源電路
65、日光燈電路原理	66、濾波電路
67、擴大電壓表量程	68、電阻與溫度的關系:用伏安法測出燈絲
69、擴大電流表量程在不同電壓下的阻值。	70、RC電路的過度過程
71、三相異步電機閘刀控制正轉實驗	72、RL過渡過程
73、具有過載保護的控制線路	74、電容的串聯電路
75、按鈕控制的正反轉控制線路	76、電容的并聯電路
77、接觸器控制星一三角降壓起動控制線路

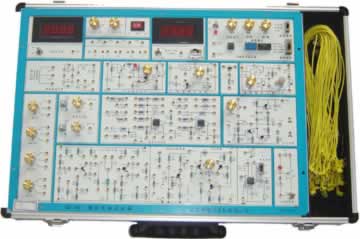

TRY-A1模擬電路實驗箱，模擬電路實驗平臺

一、模擬電路實驗箱，模擬電路實驗平臺介紹：

TRY-A1模擬電路實驗箱，模擬電路實驗平臺將所有實驗?zāi)K分類集中分布于線路板上，由鎖緊式插孔將引線引出，每個實驗的電路的原理圖都絲印在實驗板表面,學生可按照各實驗項目原理圖自已搭建電路,利于培養學生的思維能力及動手能力，也增強了該實驗箱的適用性。TRY-A1模擬電路實驗箱，模擬電路實驗平臺以《高等工業學校電子技術基礎課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的型實驗設備。

TRY-A1有數字式頻率計和直流電壓表.

二、模擬電路實驗箱，模擬電路實驗平臺組成

①電源：輸入：AC220V±10%，50HZ

輸出：※DC：±5V～±12V可調，I≥0.2A

※DC：＋5V～＋27V可調，DCI≥0.2A

※DC：±12V，DCI≥0.2A

以上各路輸出均有過流保護，自動恢復功能

※ACV:7.5V×2；ACI≥0.15A

②直流電壓源：

雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。

③低頻信號源:2HZ-20KHZ0-10V(新增)

分別可輸出方波、三角波、正弦波三種波形

④數字式頻率計和直流電壓表

⑤分立元件電路

整流、濾波和穩壓電路；

單級放大電路；

兩級阻容耦容放大電路；

負反饋放大電路；

射極跟隨器；

差動放大電路；

互補對稱功放電路；

電位器組；

電阻、電容和二三極管、揚效應管、可控硅等組成。

⑥集成模擬電路

兩個獨立的運算放大器(741)；集成功放(LM386)

三、模擬電路實驗箱，模擬電路實驗平臺主要特點

該實驗箱的實驗板正面采用進口波紋漆為底,印有原理圖及符號，裝有相應元器件，增加了學生的感性認識,需要測量及觀察的部分裝有鎖緊式接插件，使用直觀、可靠，維修方便、簡捷,實驗電路采用單元電路方式設計，每個單元電路以基本電路為主,再連接不同的元件為該電路參數或通過不同的單元電路組合,完成不同的實驗要求。該箱由一體形鉛合金型材制成，色澤造型高雅氣派,箱體牢固可靠,不變形，重量輕,絕緣安全性能好,開關箱蓋方便可靠，外型美觀。

四、模擬電路實驗箱，模擬電路實驗平臺實驗項目

1.單級放大電路	2.兩級放大電路
3.負反饋放大電路	4.射極跟隨器
5.差動放大電路	6.比例求和運算電路
7.積分與微分電路	8.波形發生電路
9.有源濾波器	10.電壓比較器
11.IC電路RC正弦波振蕩器	12.集成功率放大器
13.整流濾波與并聯穩壓電路	14.串聯穩壓電路
15.集成穩壓器	16.RC正弦波振蕩器
17.LC振蕩器及選頻放大器	18.電流/電壓轉換電路
19.電壓/頻率轉換電路	20.互補對稱功率放大器
21.波形變換電路	22.揚效應管實驗(新增)
23.可控硅實驗電路(新增)

附加:面包板擴展區
