樓宇智能化工程綜合實訓裝置
來源： 作者： 發布時間：2022-2-14 17:08:13
樓宇智能化工程綜合實訓裝置
一、 樓宇智能化工程綜合實訓裝置 產品概述
樓宇智能化工程實訓裝置是專業智能化建筑專業的學生提供技能實訓、故障間斷與處理和系統設計與安裝而設計的實訓模擬大樓。能進行各種安保監控系統的操作...樓宇智能化工程綜合實訓裝置是為職業院校、職業教育培訓機構研制的樓宇智能化技術實訓考核設備，根據智能建筑行業樓宇智能化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了計算機技術、網絡通信技術、綜合布線技術、DDC技術等，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合樓宇智能化工程技術、機電安裝工程等相關專業的教學和培訓。
樓宇智能化工程綜合實訓裝置在結構上以智能建筑模型為基礎，包含了智能大樓、智能小區、管理中心和樓道等典型結構，涵蓋了對講門禁、安防、視頻監控、巡更系統、綜合布線、一卡通系統、消防報警和DDC監控照明8個系統，各系統既可獨立運行，也可實現聯動。通過此系統進行項目訓練，檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。

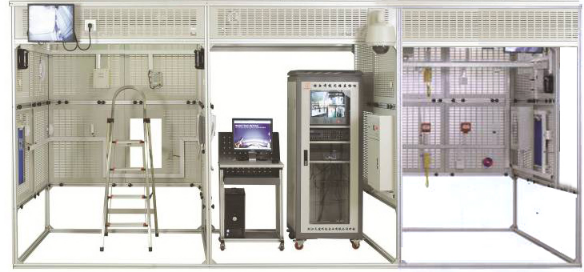

樓宇智能化工程綜合實訓裝置
二、樓宇智能化工程綜合實訓裝置 產品特點
1.實操性強：依據相關國家職業標準、行業標準和崗位要求設置各種實際工作任務，以職業實踐活動為主線，通過“做中學”，真正提高學生的動手技能和就業能力。
2.適用面廣：基于樓宇智能化的視頻監控系統、對講門禁系統、防盜報警系統、巡更系統、DDC照明系統的工作過程進行設計，可滿足實訓教學、工程訓練及職業技能競賽的需要。
3.模塊化設計：由多種系統部件組成，既可將各系統作為獨立的模塊進行訓練，也可將各系統組成綜合的建筑智能化系統進行訓練。
4.綜合性強：培養學生的識圖能力、常用工具和量具的選擇及使用、材料選型和器件安裝與運行、質量檢驗等綜合能力。
5.配套教材齊全：為了增強教學效果及保障實訓項目順利開展，提供配套本設備使用的正規出版社出版《樓宇智能化系統安裝與調試》、《智能樓宇系統操作與實訓》、《樓宇自動化技術與應用》等教材。
6.可靠性高:為了保證本產品實訓教學效果及確保產品質量穩定可靠，要求投標時提供省級以上部門出具的產品檢測報告，原件備查。
7.規范性高：為了防止出現“三無產品”，交貨時提供設備制造廠商名稱、商標及出廠合格證等齊全的相關信息。
三、 TRY-NLY01B型 樓宇智能化工程綜合實訓裝置 主要技術性能
1.輸入電源：?jiǎn)蜗嗳€ 220V±10% 50Hz
2.工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3.裝置容量：≤1.2kVA
4.外型尺寸：4660mm×1580mm×2310mm
5.安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
四、系統結構與組成
1.樓宇智能安防布線實訓系統采用模型模塊化設計，由建筑模型、對講門禁、室內安防、周邊防范、視頻監控、巡更、DDC照明控制等系統組成。
2.建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑模型分為智能大樓（小區）和管理中心兩部分，安保區域設有單元門和單戶窗，實現智能小區對講門禁系統的設備安裝、智能大樓室內安防系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
3.管理中心實現智能大樓（小區）的集中監控和管理，安裝有管理中心機、視頻監控臺、監控計算機、巡更、DDC照明控制箱等典型管理設備。
4.在智能大樓（小區）內安裝典型探測器（煙感探測器、紅外探測器、玻璃破碎探測器、振動探測器、門磁等）、巡更點、紅外對射，安保區域的房間窗戶裝有幕簾探測器，實現室內安防與周邊防范功能。
5.在管理中心區域和智能大樓（小區）內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、快速球云臺攝像機、網絡攝像機等），實現關鍵區域視頻監控，設有兩臺監視器，其中一臺17寸液晶監視器，一臺19寸液晶監視器。
6.功能區域之間采用工程橋架實現系統連接。系統中的各模塊即可單獨調試、運行，通過接線和配置，也可進行聯動實訓。
7. 器件的安裝方式與實際工程一致，通過自攻螺絲與工程塑料卡件的配合使用，一名學生即可單獨完成器件的安裝；布線方式通過線槽或線管布線。
五、 TRY-NLY01B型 樓宇智能化工程綜合實訓裝置 基本配置
（一）基本規格
序號
器材名稱
器材規格或型號
數量
1
建筑模型
由鋁合金型材框架和安裝布線網孔板組成，規格：4660mm×1580mm×2310mm（長×寬×高），分為智能大樓、智能小區、管理中心等區域，器件采用自攻螺絲和工程塑料卡件配合安裝。
1臺
2
電腦桌
600mm×600mm×800mm
1臺
3
鋼凳
Φ300mm×450mm
1把
4
鋁人字梯
900mm×250mm×1200mm
1把
5
DDC照明控制箱
600mm×450mm×150mm
1臺
6
工程塑料卡件
20mm×10mm×11mm
300個
7
計算機
電腦1.M7150（E5800） 2.屏幕尺寸：19英寸 3.CPU 型號：Intel 奔騰雙核 E5800 4.CPU頻率：3200MHz 5.內存容量：2GB DDR3 6.硬盤容量：500GB 7200轉，SATA2，7.內裝操作系統，對講門禁軟件，室內安防軟件，巡更系統軟件，STEP3編程軟件，組態監控軟件
1臺
★8
門禁管理系統軟件
門禁門禁管理軟件融合了先進智能卡技術，以全面的出入安全管理模式，帶給用戶功能強大，使用靈活的安防解決方案。這套軟件集成了門禁控制、報警管理、CCTV聯動控制和圖像驗證在內的完整功能，并可與用戶網絡內部的域用戶信息進行同步，實現了真正的數據同步與共享。門禁管理軟件通過RS485、TCP/IP或通用工業總線等方式，與前端設備進行聯網通訊，可自動檢測硬件的通訊狀態，一旦出現通訊故障，軟件可自動切換到備份回路，重新建立新的通訊連接。系統借助OREACLE 數據庫的強大功能管理分布在全球范圍內的數以萬計的持卡人和控制器。任何一個控制終端授權之后，都可以通過網絡訪問服務器的所有或部分功能，方便了異地辦公場所間的集中管理。
1).強大的數據處理能力，能管理30000個人員的門禁數據。
2).形象而合理的操作流程融合了多年的門禁經驗。
3).自動化的用戶名單管理，使得管理更科學、高效。
4).建立在多級管理角色上的權限管理，能保證用戶數據的保密性。
5).實時的數據收集系統，能保證門禁數據及時反饋給管理者。
1套
★9
建筑電氣控制仿真軟件
以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
1套
★10
實驗室遠程管理系統軟件
1）該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
2）該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
3）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
4）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
5）集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
6）用戶可以實現單機操作考核和聯網考核。
1套
★11
消防控制仿真實訓軟件
1、虛擬消防噴水的手動操作，虛擬消防噴水的自動操作，根據虛擬火災發出報警信號和告警鈴聲；
2、虛擬沿海消防給水設備的手動操作，給水設備的自動操作，能根據設定壓力自動切換主水泵、備用水泵，以及虛擬變頻器運行頻率，使輸出水壓保持恒定；
3、虛擬模擬火災消防操作；
4、虛擬觸摸屏操作，模擬觸摸屏操作各種電器操作；
5、虛擬管材加工及熱熔機操作
4、虛擬模擬故障操作處理及設備維護操作；
5、實訓裝置能進行設備的360度旋轉觀察；
（二）系統配置
序號
器材名稱
器材規格或型號
數量
（1）對講門禁系統
1
彩色可視室外主機
GST-DJ6106CI
1臺
2
普通壁掛室內分機
GST-DJ6209
1臺
3
主機安裝盒
GST-DJ-ZJYM
1只
4
管理中心機
GST-DJ6406
1臺
5
聯網器
GST-DJ6327B
1只
6
電源箱
GST-DY-18V2A
1只
7
層間分配器（4分支）
GST-DJ6315B
1只
8
通訊轉換模塊
K-7110
1個
9
管理軟件
GST-DJ6000
1套
10
非接觸卡
RFID02A
2張
11
免提可視室內分機
GST-DJ6956AB
1臺
（2）室內安防及周界防范系統
12
震動探測器
T971A
1只
13
玻璃破碎探測器
PA-456
1只
14
感溫探測器
SS-163
1只
15
煙霧探測器
LH-94(II)
1只
16
可燃?xì)怏w探測器
LH-88(II)
1只
17
被動紅外探測器
DS820iT-CHI
1只
18
門磁
HO-03
1對
19
紅外對射探測器
DS422i-CHI
1對
20
聲光報警器
HC-103
1只
21
家用緊急求助按鈕
HO-01B
1只
22
被動紅外幕簾探測器
DC12V
1只
23
大型報警主機
DS7400xi-CHI
1臺
24
液晶鍵盤
DS7447V3
1臺
（3）視頻監控系統
25
高速球攝像機
DS-2AE7162-A
1臺
26
彩色半球攝像機
DS-2CE56C0T-IT3
1臺
27
矩陣主機
MT-AV0808
1臺
28
硬盤錄像機
DS-7816HQH-F2/N
1臺
29
15寸液晶監視器
NE-017
1臺
30
紅外攝像機
DS-2CE16C0T-IT3
1臺
31
槍機
DS-2CD2820F
1臺
32
支架
7152-A
2個
33
液晶監視器
HAV-PD1921E
1臺
34
硬盤
WD10EZEX 1T
1塊
35
單頭音頻線
4根
36
自動光圈鏡頭
SSV0358GNB
1個
（4）巡更系統
37
巡更巡檢器
L-9000中文機
1臺
38
通訊線
L-9000
1根
39
充電器
L-9000
1個
40
信息鈕
ID-EM
6個
41
軟件
L-A1.0
1套
（5）綜合布線系統
42
程控交換機
1臺
43
RJ45配線架
1套
44
以太網交換機
1臺
45
電話程控交換機
1臺
46
電話配線架
4套
47
底盒
10個
48
電話模塊
10個
49
網絡模塊
10個
50
電話機
4個
51
RJ45水晶頭
100個
52
RJ11水晶頭
100個
53
網絡線鉗
1把
54
打線鉗
1把
55
線纜測試儀
1個
（6）DDC照明控制系統
56
網絡攝像機、交換機、配套工具及耗材
網絡攝像機、攝像機支架、交換機、網線鉗、線纜測試儀、鋼鋸、鋸條、卷尺、記號筆、網線、PVC線管、彎頭、迫碼、杯疏等
1套
（7）一卡通系統
57
ID卡水表
DN201000脈沖/T
1套
58
ID卡電表
AC220V\10A
1套
59
ID卡氣表
MSG2.5立方，左進右出
1套
60
收費讀卡器
USB,5V <500MA
1套
61
一卡通管理軟件
智能V1.0
1套
62
消費機
1套
63
消費管理軟件
1套
（8）耗材類
64
工程塑料卡
300個
65
23芯線
黑
2卷
66
23芯線
紅
2卷
67
16芯線
黃
1卷
68
16芯線
藍
1卷
69
屏蔽雙絞線
2芯
20米
70
視頻線
SYV75-3
1卷
71
BNC插頭
20個
（9）工具
72
剪刀
1把
73
烙鐵
40W
1把
74
剝線鉗
1把
75
螺絲刀
小一字
2把
76
螺絲刀
小十字
2把
77
螺絲刀
長柄十字
1把
78
尖嘴鉗
1把
79
斜口鉗
1把
80
焊錫絲
1卷
81
萬用表
3位半
1個
82
內六角扳手
φ6
1把
83
三角套筒
1把
（10）消防報警聯動實訓系統
84
智能消防控制主機
1臺
85
總線式智能溫度傳感器
1個
86
總線式智能燃?xì)鈧鞲衅?BR>
1個
87
總線式智能煙傳感器
1個
88
消防警燈
1個
89
輸入/輸出模塊
1個
90
輸入模塊
1個
91
總線式消防專用手動報警模塊
1個
92
智能消防控制主機
1臺
93
總線式智能溫度傳感器
1個
六、通過項目任務實施，可考察的職業能力要求
1、建筑智能安防布線的實施能力
2、對講門禁系統安裝、接線與調試能力
3、室內安防與周邊防范系統安裝、接線與調試能力
4、視頻監控系統安裝、接線與調試能力
5、巡更系統安裝與調試能力
6、DDC照明系統安裝、接線、編程與調試能力
7、綜合布系統設計管理實訓能力
8、一卡通管理系統實訓能力
9、系統運行維護能力
10、消防報警聯動系統元件、作用、組成和原理的認識實訓
11、火災和報警聯動模擬操作實訓
12、消防主機面板上指示燈和按鍵功能操作實訓
13、消防主機狀態的認識操作實訓
14、消防主機基本功能操作實訓
15、修改時間操作實訓
16、修改密碼操作實訓
17、不同密碼權限的操作實訓
18、通訊管理操作實訓
19、本機自檢操作實訓
20、打印管理操作實訓
21、系統初始化操作實訓
22、總數查詢操作實訓
23、本機信息操作實訓
24、事件記錄查詢操作實訓
25、火警記錄查詢操作實訓
26、設備啟停操作實訓
27、按組回路編輯操作實訓
28、單點回路編輯操作實訓
29、屏蔽開放操作實訓
30、自動登錄操作實訓
31、聯動編程操作實訓
